结合POI数据的道路自动选取方法

doi:10.12082/dqxxkx.2018.170385

地球信息科学学报 ›› 2018, Vol. 20 ›› Issue (2): 159-166.doi: 10.12082/dqxxkx.2018.170385

• 地球信息科学理论与方法 • 上一篇下一篇

结合POI数据的道路自动选取方法

徐智邦^1,²(), 王中辉^1,^2,^*(), 闫浩文^1,², 武芳³, 段晓旗⁴, 孙立^1,²

1. 兰州交通大学测绘与地理信息学院,兰州 730070
2. 甘肃省地理国情监测工程实验室,兰州 730070
3. 信息工程大学地理空间信息学院,郑州 450052
4. 衡阳师范学院城市与旅游学院,衡阳 421002

收稿日期:2017-08-21 修回日期:2017-11-07 出版日期:2018-03-02 发布日期:2018-03-02
通讯作者: 王中辉 E-mail:xuxugis@foxmail.com;1978wzh@126.com
作者简介:
作者简介：徐智邦（1991-）,男,硕士生,主要从事地图自动综合研究。E-mail: xuxugis@foxmail.com
基金资助:
国家自然科学基金项目（41561090、41371435）

A Method for Automatic Road Selection Combined with POI Data

XU Zhibang^1,²(), WANG Zhonghui^1,^2,^*(), YAN Haowen^1,², WU Fang³, DUAN Xiaoqi⁴, SUN Li^1,²

1. Faculty of Geomatics, Lanzhou Jiaotong University, Lanzhou 730070, China
2. Gansu Provincial Engineering Laboratory for National Geographic State Monitoring, Lanzhou 730070, China
3. Institute of Geographical Spatial Information, Information Engineering University, Zhengzhou 450001, China
4. College of City and Tourism, Hengyang Normal University, Hengyang 421002, China

Received:2017-08-21 Revised:2017-11-07 Online:2018-03-02 Published:2018-03-02
Contact: WANG Zhonghui E-mail:xuxugis@foxmail.com;1978wzh@126.com
Supported by:
National Natural Science Foundation of China, No.41561090, 41371435

摘要/Abstract

摘要：

人们对道路重要性的认知与道路周边设施有重要关系,针对现有地图综合道路选取方法中对语义特征考虑不足的问题,将POI数据引入到道路的语义特征分析中,提出一种综合考虑道路空间特征和语义特征的道路综合自动选取方法。首先,结合POI位置数据构造了道路语义特征度量的3个新参量：设施点密度、重要设施比率和专题设施比率;然后,与道路长度、连接值、总深度值、平均线密度等反映道路几何、拓扑和分布特征的度量参量一起,通过归一化和熵值法赋权进行整合计算,得到道路重要性值;最后,综合考虑道路重要性值、道路stroke构成和stroke连通度的约束条件进行道路的分步选取。实验结果表明,该方法在保留主要道路、保持道路分布疏密特征和道路连通性的同时,较好地顾及了道路的语义特征信息。

关键词: 道路自动选取, POI数据, 语义特征, 地图综合

Abstract:

People's cognition of the importance of roads is closely related to the facilities around the road. Aiming at the problem of lack of semantic features in the existing study on automatic selection in road generalization, the POI data is introduced into the semantic feature analysis of the road. A method of road automatic selection considering road spatial and semantic feature is proposed. Firstly, three new parameters of the road semantic feature measure are constructed by combining the POI position data. Then, three new parameters are combined with other metric parameters such as connection values and average linear density to calculate the road importance values. Finally, the road importance values, the composition of road stroke and the stroke connectivity are regarded as the constraint condition of automatic selection. The road is selected step by step. The experimental results show that the proposed method takes into account the semantic features of the road while retaining the main road, maintaining the density of the road distribution and the connectivity of the road.

Key words: automatic selection of roads, POI data, semantics, map generalization

徐智邦, 王中辉, 闫浩文, 武芳, 段晓旗, 孙立. 结合POI数据的道路自动选取方法[J]. 地球信息科学学报, 2018, 20(2): 159-166.DOI:10.12082/dqxxkx.2018.170385

XU Zhibang,WANG Zhonghui,YAN Haowen,WU Fang,DUAN Xiaoqi,SUN Li. A Method for Automatic Road Selection Combined with POI Data[J]. Journal of Geo-information Science, 2018, 20(2): 159-166.DOI:10.12082/dqxxkx.2018.170385

图/表 8

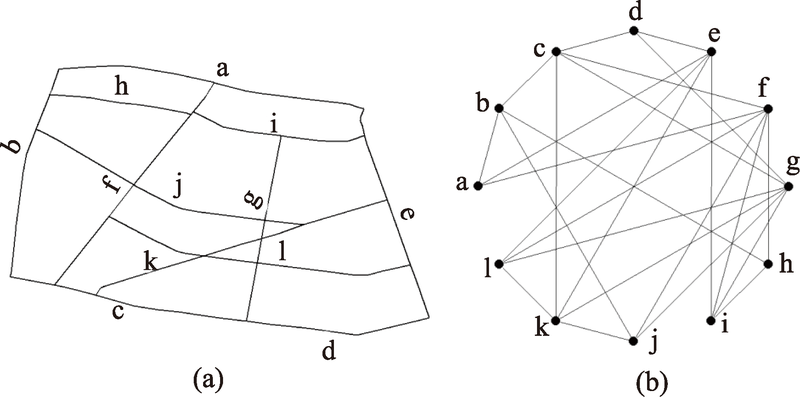

图1

表1

道路网空间特征的度量参量"

指标	解释	计算公式	变量含义
道路长度 $L i$	指一条道路的几何长度
道路宽度 $W i$	指一条道路的几何宽度
连接值 $C i$	指与一条道路相交的其他道路总数。目前普遍认为道路的连接值可以反映道路的重要性^[14]	$C i = k$	$C i$ 表示道路 $i$ 的连接值; $k$ 表示与道路 $i$ 直接相连的其他道路总数
控制值 $Ctr l i$	表示一条道路对其邻接道路的控制程度或者说是影响程度	$Ctr l i = ∑ 1 C j$	$Ctr l i$ 表示道路 $i$ 的控制值; $N i$ 是与道路 $i$ 直接相连的其他道路的集合; $C j$ 表示道路 $j$ 的连接值
总深度值 $T D i$	表示空间系统中某节点到达其他所有节点所需要的最小步数总和（步数指拓扑空间的值,即两个邻接节点的距离为一步）通常认为,节点的总深度值越小其在空间系统中越便捷	$T D i = ∑ j = 1 n d ij$	TD_i表示道路 $i$ 的总深度值; $n$ 表示道路总数; $d ij$ 表示道路 $i$ 到道路 $j$ 的最小步数
全局集成度 $G i$	反映一条道路与系统内所有其他道路联系的紧密程度,表现了在整个系统中一条道路对其他道路的可达程度	$G i = n lo g 2 n + 2 3 - 1 + 1 n - 1 M D i - 1$ $M D i = T D i n - 1$	$G i$ 表示道路 $i$ 的全局集成度; $M D i$ 表示道路 $i$ 的平均深度值; $n$ 表示道路总数
平均线密度 $ML D i$	线密度表示单位区域内的线状要素的密度,平均线密度指一条道路所经过区域的线密度的平均值	$ML D i = 1 n ∑ j = 1 n L D j$ $LD = L S$	$ML D i$ 表示道路 $i$ 上 $n$ 个结点的线密度平均值; $LD$ 表示线密度; $L$ 为单位区域内线的长度; $S$ 为单位区域的面积

表1

表2

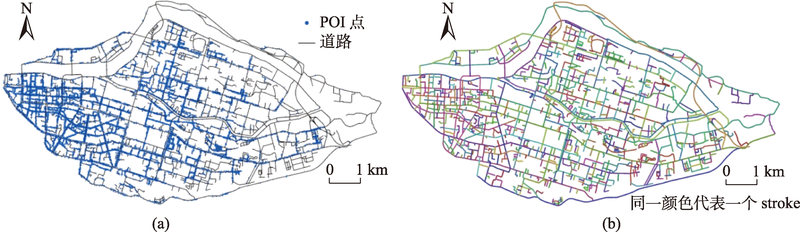

图2

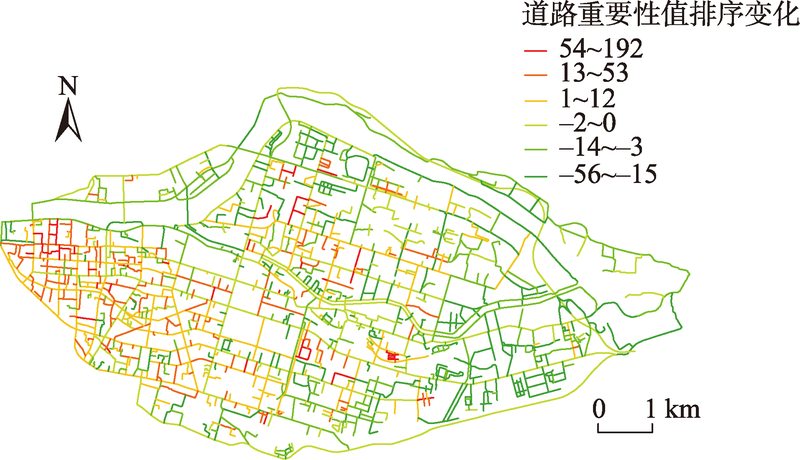

图3

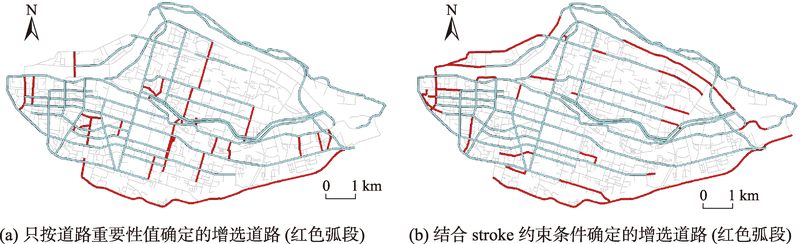

图4

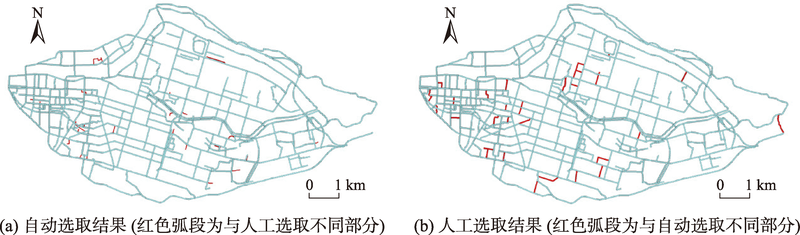

图5

表3

参考文献 23

[1]	Li Z.Algorithmic foundation of multi-scale spatial representation[M]. Boca Raton: CRC Press (Taylor & Francis Group), 2006.
[2]	Töpfer F, Pillewizer W.The principles of selection[J]. The Cartographic Journal, 1966,3(1):10-16. doi: 10.1179/caj.1966.3.1.10
[3]	Jiang B, Claramunt C.A structural approach to the model generalization of an urban street network[J]. Geoinformatica, 2004,8(2):157-171. doi: 10.1023/B:GEIN.0000017746.44824.70
[4]	Thomson R C.The stroke Concept in Geographic Network Generalization and Analysis[J]. Progress in Spatial Data Handling, 2006,11:681-697. doi: 10.1007/3-540-35589-8_43
[5]	Liu X, Zhan F B, Ai T.Road selection based on Voronoi diagrams and “strokes” in map generalization[J]. International Journal of Applied Earth Observation and Geoinformation, 2010,12:194-202. doi: 10.1016/j.jag.2009.10.009
[6]	徐柱,刘彩凤,张红,等.基于路划网络功能评价的道路选取方法[J].测绘学报,2012,41(5):769-776.
	[ Xu Z, Liu C F, Zhang H, et al.Road selection based on evaluation of stroke network functionality[J]. Acta Geodaetica et Cartographica Sinica, 2012,41(5):769-776. ]
[7]	杨敏,艾廷华,周启.顾及道路目标stroke特征保持的路网自动综合方法[J].测绘学报,2013,42(4):581-587.
	[ Yang M, Ai T H, Zhou Q.A method of road network generalization considering stroke properties of road object[J]. Acta Geodaetica et Cartographica Sinica, 2013,42(4):581-587. ]
[8]	王家耀,崔铁军,王光霞.图论在道路网自动选取中的应用[J].测绘科学技术学报,1985(1):79-86.
	[ Wang J Y, Cui T J, Wang G X.Applications of graph theory in automatic selection of road network[J]. Journal of Geomatics Science and Technology, 1985(1):79-86. ]
[9]	Mackaness W A.Analysis of urban road networks to support cartographic generalization[J]. Cartography and Geographic Information Systems ,1995,22(4):306-316. doi: 10.1559/152304095782540267
[10]	Jiang B, Harrie L.Selection of streets from a network using self-organizing maps[J]. Transactions in GIS, 2004,8(3):335-350. doi: 10.1111/j.1467-9671.2004.00186.x
[11]	陈波,武芳,钱海忠.道路网自动选取方法研究[J].中国图象图形学报,2008,13(12):2388-2393. doi: 10.11834/jig.20081222
	[ Chen B, Wu F, Qian H Z.Study on auto-selection algorithms of road networks[J]. Journal of Image and Graphics, 2008,13(12):2388-2393. ] doi: 10.11834/jig.20081222
[12]	胡云岗,陈军,李志林,等.基于网眼密度的道路选取方法[J].测绘学报,2007,36(3):351-357. doi: 10.3321/j.issn:1001-1595.2007.03.019
	[ Hu Y G, Chen J, Li Z L, et al.Selective omission of road features based on map generalization[J]. Acta Geodaetica et Cartographica Sinica, 2007,36(3):351-357. ] doi: 10.3321/j.issn:1001-1595.2007.03.019
[13]	钱海忠,张钊,翟银凤,等.特征识别、Stroke与极化变换结合的道路网选取[J].测绘科学技术学报,2010,27(5):371-374. doi: 10.3969/j.issn.1673-6338.2010.05.015
	[ Qian H Z, Zhang Z, Zhai Y F, et al.Road selection methods based on character recognition, stroke and polarization transformation[J]. Journal of Geomatics Science and Technology, 2010,27(5):371-374. ] doi: 10.3969/j.issn.1673-6338.2010.05.015
[14]	刘刚,李永树,杨骏,等.对偶图节点重要度的道路网自动选取方法[J].测绘学报,2014,43(1):97-104. doi: 10.13485/j.cnki.11-2089.2014.0014
	[ Liu G, Li Y S, Yang J, et al.Auto-selection methods of road networks based on evaluation of node importance for dual graph[J]. Acta Geodaetica et Cartographica Sinica, 2014,43(1):97-104. ] doi: 10.13485/j.cnki.11-2089.2014.0014
[15]	何海威,钱海忠,刘海龙,等.道路网层次骨架控制的道路选取方法[J].测绘学报,2015,44(4):453-461. doi: 10.11947/j.AGCS.2015.20130787
	[ He H W, Qian H Z, Liu H L, et al.Road network selection based on road hierarchical structure control[J]. Acta Geodaetica et Cartographica Sinica, 2015,44(4):453-461. ] doi: 10.11947/j.AGCS.2015.20130787
[16]	曹炜威,张红,何晶,等.顾及结构和几何特征的道路自动选取方法[J].武汉大学学报·信息科学版),2017,42(4):520-524. doi: 10.13203/j.whugis20140862
	[ Cao W W, Zhang H, He J, et al.Road selection considering structural and geometric properties[J]. Geomatics and Information Science of Wuhan University, 2017,42(4): 520-524. ] doi: 10.13203/j.whugis20140862
[17]	Portaa S, Crucittib P, Latorac V.The network analysis of urban streets: A dual approach[J]. Physica A, 2006,369(2):853-866. doi: 10.1016/j.physa.2005.12.063
[18]	Li J, Qin Q, Xie C, et al.Integrated use of spatial and semantic relationships for extracting road networks from floating car data[J]. International Journal of Applied Earth Observation & Geoinformation, 2012,19(1):238-247. doi: 10.1016/j.jag.2012.05.013
[19]	张云菲,杨必胜,栾学晨.语义知识支持的城市POI与道路网集成方法[J].武汉大学学报·信息科学版,2013,38(17):1229-1233.
	[ Zhang Y F, Yang B S, Luan X C.Integrating urban POI and road networks based on semantic knowledge[J]. Geomatics and Information Science of Wuhan University, 2013,38(10):1229-1233. ]
[20]	Soilán M, Riveiro B, Martínez-Sánchez J, et al.Segmentation and classification of road markings using MLS data[J]. Isprs Journal of Photogrammetry & Remote Sensing, 2017,123:94-103. doi: 10.1016/j.isprsjprs.2016.11.011
[21]	同济大学,天津大学等.控制性详细规划[M].北京:中国建筑工业出版社,2011:98-99.
	[ Tongji University, Tianjin University, et al.Control detailed Planning[M]. Beijing: China Architecture & Building Press, 2011:98-99. ]
[22]	王家耀,张天时.制图综合[M].北京:星球地图出版社, 2016:57-59.
	[ Wang J Y, Zhang T S.Cartographic generalization[M]. Beijing: Starmap Press, 2016:57-59. ]
[23]	Zhou Q.Selective omission of road networks in multi-scale representation[D]. Hong Kong: The Hong Kong Polytechnic University, 2012.

设施类别	包含的设施场所
居住类	住宅、小区及相应服务设施
公共管理类	政府机关、行政办公
公共服务类	图书馆、文化馆、各级院校科研单位、医疗、体育场、福利院、古迹、宗教、外事用地
商业服务业类	商业、商务、娱乐、油气、电信、邮政等服务设施
工业类	工矿企业
物流仓储类	仓库、附属停车场等
交通类	海陆空场站、停车场等
公用设施类	供电、水、气、热等设施、污水处理、公厕等;消防、防洪
绿地广场类	公园、广场等

参数	数值
人工选取后道路总长度/ km	248.052
自动选取后道路总长度/ km	242.129
2种方法选取一致的道路的总长度/ km	236.569
最大相似度	0.933
选取一致的弧段数占选取总数的比例/%	88.93
