基于权重线性加和模型的城市污泥土地利用适用性评估

doi:10.3724/SP.J.1047.2017.01514

地球信息科学学报 ›› 2017, Vol. 19 ›› Issue (11): 1514-1521.doi: 10.3724/SP.J.1047.2017.01514

• 地理空间分析综合应用 • 上一篇下一篇

基于权重线性加和模型的城市污泥土地利用适用性评估

崔锦霞^1,³(), 余振华^2,^*(), 乔鹏炜³, 杨军³, 郑国砥³, 唐斌¹, 王景云³

1. 成都理工大学地球科学学院,成都 610059
2. 常德市环境保护局,常德 415000
3. 中国科学院地理科学与资源研究所环境修复研究中心,北京 100101

收稿日期:2017-05-03 修回日期:2017-08-03 出版日期:2017-11-10 发布日期:2017-11-10
作者简介:
作者简介：崔锦霞（1991-）,女,山东潍坊人,硕士生,研究方向“3s”与数字国土。E-mail: cuijinxia241@126.com
基金资助:
国家自然基金面上项目“污泥堆肥过程中三氯生的降解转化规律及其环境风险研究”（41371455）;国家重点研发计划项目“城镇污水污泥安全处置及同步资源能源回收”（2016YFC0401102）

Suitability Evaluation of Land Use of Municipal Sludge Based on Weighted Linear Combination

CUI Jinxia^1,³(), YU Zhenhua^2,^*(), QIAO Pengwei³, YANG Jun³, ZHENG Guodi³, TANG Bin¹, WANG Jingyun³

1. College of Earth Sciences, Chengdu University of Technology, Chengdu 610059, China
2. Changde Municipal Environment Protection Bureau, Changde 415000, China
3. Center for Environmental Remediation, Institute of Geographic Sciences and Natural Resources Research, Chinese Academy of Sciences, Beijing 100101, China

Received:2017-05-03 Revised:2017-08-03 Online:2017-11-10 Published:2017-11-10
Contact: YU Zhenhua

摘要/Abstract

摘要：

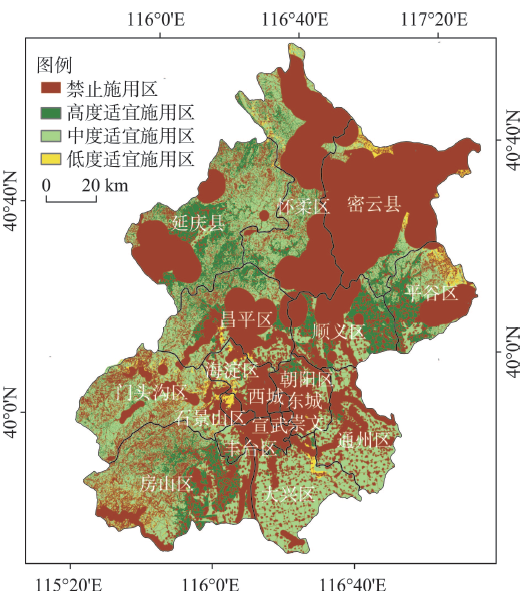

城市污泥土地利用的环境问题是限制其大规模利用的主要因素。本文建立基于权重线性加和模型的城市污泥土地利用环境风险控制方法,提出北京市城市污泥土地利用环境风险控制方案。不同因素对城市污泥施用的环境影响依次为：土壤重金属含量（0.22）>土地利用类型（0.17）≈土壤类型（0.17）≈自然降雨（0.17）>坡度（0.13）>与自然水体距离（0.09）>与城镇居民区距离（0.05）。北京市城市污泥低风险适宜施用区域主要集中在平谷和顺义交界处、昌平-延庆中部以及房山的东部山间林地,施用面积为2033 km²。中风险施用区分布在西南部、东南部的林地和旱地的混合区域,面积为5079 km²。高风险施用区面积为380 km²,分布在石景山以及门头沟东北部、房山西南部以及平谷北部区域。禁止施用区面积达8916 km²,主要分布在城区及城区周边的郊县、延庆、怀柔、密云等部分区域。

关键词: 权重线性加和模型, 污泥, 土地利用, 环境风险

Abstract:

Environmental problems caused by sewage sludge are the major limiting factor for its large-scale application. Based on weighted linear combination (WLC), an environmental risk control method for land use of urban sludge was established. Also, an environmental risk control scheme of urban sludge application was proposed in Beijing. Environmental effects of different factors of sludge application were quantified: soil heavy metal concentration (0.22) > land use type (0.17) ≈ soil type (0.17) ≈ natural rainfall (0.17) > slope (0.13) > distance from natural water (0.09) > distance from urban residents (0.05). High-suitable area for sludge application in Beijing is mainly located in the junction of Pinggu and Shunyi district, central region of Changping and Yanqing district, and mountain forest land in the eastern part of Fangshan district. The usage area of high-suitable region is 2033 km². Moderate-suitable application area is located in southwest and southeast regions, where land types are woodlands and drylands. The usage area of moderate-suitable region is 5079 km², and usage area of low-suitable area is 380 km². Low-suitable area is located in Shijingshan, northeast of Mentougou, southwest of Fangshan, and north of Pinggu. The prohibited area is 8916 km²and it is mainly distributed in urban areas, suburbs of the city, and some other districts such as Yanqing, Huairou and Miyun.

Key words: WLC, sewage sludge, land use, risk of pollution

崔锦霞, 余振华, 乔鹏炜, 杨军, 郑国砥, 唐斌, 王景云. 基于权重线性加和模型的城市污泥土地利用适用性评估[J]. 地球信息科学学报, 2017, 19(11): 1514-1521.DOI:10.3724/SP.J.1047.2017.01514

CUI Jinxia,YU Zhenhua,QIAO Pengwei,YANG Jun,ZHENG Guodi,TANG Bin,WANG Jingyun. Suitability Evaluation of Land Use of Municipal Sludge Based on Weighted Linear Combination[J]. Journal of Geo-information Science, 2017, 19(11): 1514-1521.DOI:10.3724/SP.J.1047.2017.01514

图/表 7

图1

图2

表1

表2

表3

图3

表4

参考文献 27

[1]	陈晓娟,吕小芳.浅谈城市污泥的处理、处置与资源化利用[J].环境保护与循环经济,2012(1):41-45.
	[ Chen X J, Lv X F.Discussion on treatment and utilization of municipal sludge[J]. Environmental Protection & Re-Cycling Economy, 2012,1:41-45. ]
[2]	刘洪涛,张悦.国情背景下我国城镇污水厂污泥土地利用的瓶颈[J].中国给水排水,2013,29(20):1-4.
	[ Liu H T, Zhang Y.Key issues on land use of sewage sludge in Chinese background[J]. China water & wastewater, 2013,29(20):1-4. ]
[3]	余杰,陈同斌,高定,等.中国城市污泥土地利用关注的典型有机污染物[J].生态学杂志,2011,30(10):2365-2369.
	[ Yu J, Chen T B, Gao D, et al.Typical organic contaminants in Chinese urban sewage sludge for land application[J]. Chinese Journal of Ecology, 2011,30(10):2365-2369. ]
[4]	Wang M J.Land application of sewage sludge in China[J]. Science of the Total Environment, 1997,197(1-3):149. doi: 10.1016/S0048-9697(97)05426-0 pmid: 9151437
[5]	尹军,谭学军,张立国.城市污水污泥的土地利用[J].吉林建筑工程学院学报,2003,20(1):1-6. doi: 10.3969/j.issn.1009-0185.2003.01.001
	[ Yin J, Tan X J, Zhang L G.Land use of municipal sewage sludge[J]. Journal of Jilin Architectural and Civil Engineering Institute, 2003,20(1):1-6. ] doi: 10.3969/j.issn.1009-0185.2003.01.001
[6]	张增强,殷宪强.污泥土地利用对环境的影响[J].农业环境科学学报,2004,23(6):1182-1187.
	[ Zhang Z Q, Yin X Q.Environmental effects of sludge application on land[J]. Journal of Agro-Environmental Science, 2004,23(6):1182-1187. ]
[7]	王新,陈涛,梁仁禄,等.污泥土地利用对农作物及土壤的影响研究[J].应用生态学报,2002,13(2):163-166.
	[ Wang X, Chen T, Liang R L, et al.Effects of land utilization of sewage sludge on crops and soils[J]. Chinese Journal of Applied Ecology, 2002,13(2):163-166. ]
[8]	郑国砥,陈同斌,高定,等.城市污泥土地利用对作物的重金属污染风险[J].中国给水排水, 2012,28(15):98-101. doi: 10.3969/j.issn.1000-4602.2012.15.027
	[ Zheng G D, Chen T B, Gao D, et al. Pollution risk of heavy metals to soil after land use of sewage sludge[J]. China water & wastewater, 2012,28(15):98-101. ] doi: 10.3969/j.issn.1000-4602.2012.15.027
[9]	刘鑫,江家骅,叶舜涛.城市污水处理厂污泥土地利用的可行性研究[J].安徽农业科学,2010,38(7):3679-3681. doi: 10.3969/j.issn.0517-6611.2010.07.135
	[ Liu X, Jiang J H, Ye S T.Study on feasibility of sludge for land use of municipal waste water treatment plant[J]. Journal of Anhui Agri Sci, 2010,38(7):3679-3681. ] doi: 10.3969/j.issn.0517-6611.2010.07.135
[10]	Basnet B B, Apan A A, Raine S R.Geographic information system based manure application plan[J]. Journal of Environmental Management, 2002,64(2):99. doi: 10.1006/jema.2001.0484 pmid: 11995243
[11]	李帷,李艳霞,林春野,等.北京市畜禽粪便土地利用适宜性分析[J].环境科学学报,2009,29(4):882-889.
	[ Li W, Li Y X, Lin C Y, et al.Analysis of land suitability for manure application in Beijing[J]. Acta Scientiae Circumstantiae, 29(4):882-889. ]
[12]	Safley Jr L.Managing animal wastes: best management practices[J]. Journal of Soil and Water Conservation, 1994:57-61.
[13]	Paudel K P, Bhattarai K, Gauthier W M, et al.Geographic information systems (GIS) based model of dairy manure transportation and application with environmental quality consideration[J]. Waste Management, 2009,29(5):1634-1643. doi: 10.1016/j.wasman.2008.11.028 pmid: 19136245
[14]	杨雪,谈明洪.北京市耕地功能空间差异及其演变[J].地理研究,2014,33(6):1106-1118. doi: 10.11821/dlyj201406011
	[ Yang X, Tan M H.Spatial differences and evolution of arable land functions in Beijing[J]. Geographical Research, 2014,33(6):1106-1118. ] doi: 10.11821/dlyj201406011
[15]	陈思杨,王娟,李丽娜,等.分析北京城市污泥中铅砷镉形态浓度ICP-MS[J].光谱学与光谱分析,2009,29(7):1976-1978.
	[ Chen S Y, Wang J, Li L N, et al.Content determination of different species of Pb, As, and Cd in the municipal sewage sludge of Beijing with ICP-MS[J]. Spectroscopy and Spectral Analysis, 2009,29(7):1976-1978. ]
[16]	师雄,李富平.城市污泥土地利用途径探讨[J].中国资源综合利用,2006,24(11):17-20. doi: 10.3969/j.issn.1008-9500.2006.11.007
	[ Shi X, Li F P.Study on land application way of municipal sewage sludge[J]. China Resources Comprehensive Utilization, 2006,24(11):17-20. ] doi: 10.3969/j.issn.1008-9500.2006.11.007
[17]	中华人民共和国住房和城乡建设部.城镇污水处理厂污泥处理处置技术指南[C].全国污水处理厂污泥减排及污泥无害化、资源化处理高峰研讨会,2011.
	[ Ministry of Housing and Urban-Rural Construction of the People's Republic of China. Techinical guidelines for the treatment of sludge in urban sewage treatment plants[C]. Summit seminar about sludge reduction nnocuity treatment and resource utilization of sludge of national sewage treatment plant, 2011. ]
[18]	周立祥,胡霭堂,戈乃玢,等.城市污泥土地利用研究[J].生态学报,1999,19(2):185-193. doi: 10.3321/j.issn:1000-0933.1999.02.008
	[ Zhou L X, Hu A T, Ge N F, et al.Study on utilization of municipal sewage sludge in farmland and forest land. Acta Ecologica Sinica, 1999,19(2):185-193. ] doi: 10.3321/j.issn:1000-0933.1999.02.008
[19]	刘洪涛,王燕文,孔祥娟,等.城市污泥土地利用近期发展趋势及其原因研究[J].环境科学与管理,2015,40(11):37-40.
	[ Liu H T, Wang Y W, Kong X J, et al.Development tendency of sludge land use and its reason[J]. Environmental Science and Management, 2015,40(11):37-40. ]
[20]	祝炜. 北京市人口分布特点的密度梯级分析[J].北京农业职业学院学报,2012,26(2):43-50.
	[ Zhu W.Density cascade analysis of population distribution characteristics in Beijing[J]. Journal of Beijing Agricultural Vocation College, 2012,26(2):43-50. ]
[21]	陈小敏,朱保虎,杨文,等.密云水库上游金矿区土壤重金属空间分布、来源及污染评价[J].环境化学,2015,34(12):2248-2256. doi: 10.7524/j.issn.0254-6108.2015.12.2015071601
	[ Chen X M, Zhu B H, Yang W, et al.Sources, spatial distribution and contamination assessments of heavy metals in gold mine area soils of Miyun reservoir upstream, Beijing, China[J]. Environmental Chemistry, 2015,34(12):2248-2256. ] doi: 10.7524/j.issn.0254-6108.2015.12.2015071601
[22]	申荣艳,骆永明,滕应,等.城市污泥的污染现状及其土地利用评价[J].土壤,2006,38(5):517-524.
	[ Shen R Y, Luo Y M, Teng Y, et al.The advances in municipal sewage sludge and assessment for its land use[J]. Soils, 2006,38(5):517-524. ]
[23]	韦小颖,肖细元,张珑,等.城市污泥中重金属和有机污染物的净化与污泥土地利用[J].环境工程,2010(s1):235-240.
	[ Wei X Y, Xiao X Y, Zhang L, et al.Heavy metals and organic contaminants removal from sewage sludge for land use[J]. Environmental Engineering, 2010,s1:235-240. ]
[24]	李雅嫔,杨军,雷梅,等.北京市城市污泥土地利用的重金属污染风险评估[J].中国给水排水,2015(9):117-120.
	[ Li Y P, Yang J, Lei M, et al.Pollution risk assessment of heavy metals in sewage sludge for land use in Beijing[J]. China water & wastewater, 2015(9):117-120. ]
[25]	Singh R P, Agrawal M.Potential benefits and risks of land application of sewage sludge[J]. Waste Manag, 2008,28(2):347-358. doi: 10.1016/j.wasman.2006.12.010 pmid: 17320368
[26]	刘洪涛,马达,郑国砥,等.城市污泥堆肥在园林绿化及相关领域中的应用[J].中国给水排水,2009,25(13):117-119.
	[ Liu H T, Ma D, Zheng G D, et al.Application of municipal sludge compost in garden greening and relevant fields[J]. China water & wastewater, 2009,25(13):117-119. ]
[27]	张义安,高定,陈同斌,等.城市污泥不同处理处置方式的成本和效益分析——以北京市为例[J].生态环境学报,2006,15(2):234-238. doi: 10.3969/j.issn.1674-5906.2006.02.007
	[ Zhang Y A, Gao D, Chen T B, et al.Economical evaluation of different techniques of treatment and dispose for sewage sludge in Beijing[J]. Ecology and Environment, 2006,15(2):234-238. ] doi: 10.3969/j.issn.1674-5906.2006.02.007

评价因子	评价原则	参考标准或文献
土壤重金属含量	超过土壤二级标准的土壤不宜施用污泥	土壤环境质量标准（GB15618-1995）
土壤类型	容易产生径流和渗透性较强的沙质土壤不宜施用污泥	畜禽养殖业污染防治技术规范（国家环境保护总局,2001）
土地利用类型	主要用于园林、绿地、林业、农业	城镇污水处理厂污泥处理处置技术规范（国家环保部,2010）
坡度	小于25°,大于25°不适宜施用污泥	中华人民共和国水土保持法（全国人大常委会,1991）
与水体距离	湖泊周围1000 m范围内和洪水泛滥区禁止施用污泥	城镇污水处理厂污泥处置农用泥质标准（CJ/T 309-2009）;饮用水水源保护区划分技术规范
与城镇居民区距离	最小距离不得小于250 m	NSW Agriculture Fisheries（1989）
自然降雨	降雨量越大,重金属越容易迁移,城市污泥土地利用风险越高	Passuello et al,2012

评价因子	目标							总和	权重
评价因子	A			B	C	D	E	F	H
土壤重金属含量	1/2	1/2	1	1/2	0	0	0	2.5	0.22
土壤类型	1/2	1	0	0	0	1/2	0	2	0.17
土地利用类型	1/2	1/2	1/2	1/2	0	0	0	2	0.17
降雨量	1/2	1/2	0	0	1/2	1/2	0	2	0.17
坡度	1/2	0	0	0	1	0	0	1.5	0.13
与水体距离	1	0	0	0	0	0	0	1	0.09
与城镇居民区距离	0	0	0	0	0	0	1/2	0.5	0.05
总计								11.5	1.00

土地利用类型	高度适宜施用区	中度适宜施用区	低度适宜施用区	禁止施用区
林地	847	2842	293	3332
旱地	967	1766	48.2	2081
草地	171	349	26.2	723
未利用地	0.16	0.47	0	0.40
其他用地	47.9	122	13.1	2780
总计	2033	5079	380	8916
