地球信息科学学报 >

2017 , Vol. 19 >Issue 5: 692 - 701

DOI: https://doi.org/10.3724/SP.J.1047.2017.00692

遥感科学与应用技术

无人机遥感数据处理与滑坡信息提取

  • 陈天博 ,
  • 胡卓玮 , * ,
  • 魏铼 ,
  • 胡顺强
展开
  • 1. 首都师范大学资源环境与旅游学院,北京 100048;2. 首都师范大学 资源环境与地理信息系统北京市重点实验室,北京 100048;3. 首都师范大学 三维信息获取与应用教育部重点实验室,北京 100048
*通讯作者：胡卓玮（1980-）,男,博士,副教授,主要从事资源环境遥感、地理信息系统开发与应用研究。E-mail:

作者简介：陈天博（1990-）,男,硕士生,主要从事无人机遥感影像处理与信息提取研究。E-mail:

收稿日期: 2016-01-21

  要求修回日期: 2016-06-23

  网络出版日期: 2017-05-20

基金资助

国家科技支撑计划项目（2013BAC03B04）

国家自然科学基金项目（41301468）

收起

Data Processing and Landslide Information Extraction Based on UAV Remote Sensing

  • CHEN Tianbo ,
  • HU Zhuowei , * ,
  • WEI Lai ,
  • HU Shunqiang
Expand
  • 1. College of Resource Environment and Tourism, Capital Normal University, Beijing 100048, China;2. Key Lab of Resources Environment and GIS, Capital Normal University, Beijing 100048, China;3. Key Lab of 3D Information Acquisition and Application, Ministry of Education, Capital Normal University, Beijing 100048, China
*Corresponding author: HU Zhuowei, E-mail:

Received date: 2016-01-21

  Request revised date: 2016-06-23

  Online published: 2017-05-20

Copyright

《地球信息科学学报》编辑部 所有
Fold

摘要

高分辨率的DEM和DOM数据是对地形地貌信息的准确描述,也是滑坡信息提取的重要数据源。首先,针对滑坡信息提取的要求,本文采用无人搭载微型单反相机的影像获取平台,结合野外测量的GPS数据,弥补了无人机POS信息精度低的劣势;针对无人机影像的特点,运用摄影测量基本原理与计算机视觉算法,获取高精度、高分辨率的DEM与DOM影像,保留了丰富的光谱与纹理信息。其次,借助ESP辅助工具获取了DOM影像的最佳分割尺度,并结合研究区地物特征构建了基于模糊分类与SVM算法相结合的决策树,运用面向对象的分类方法实现了对研究区内植被、道路、疑似滑坡区域的信息提取。最后,依照研究区地物分布的空间特征确定了高风险等级区域,并对该区域进行滑坡的形态与纹理分析以及精度评价,其中提取的疑似滑坡区域用户精度为91.44%、生产者精度为84.65%,结果表明无人机遥感在滑坡信息提取领域具有较高的应用价值。

关键词： 无人机遥感; 滑坡信息提取; 面向对象分类; 影像处理; DEM; DOM

本文引用格式

陈天博 , 胡卓玮 , 魏铼 , 胡顺强 . 无人机遥感数据处理与滑坡信息提取[J]. 地球信息科学学报, 2017 , 19(5) : 692 -701 . DOI: 10.3724/SP.J.1047.2017.00692

Abstract

The high-resolution DEM and DOM data is an accurate description of the topography and geomorphology, and it is also an important source data for landslide information extraction. At first,according to the requirement of landslide information extraction,we use the UAV platform equipped with mini SLR camera combined with the GPS data measured in the field, as the image acquisition method. According to the characteristics of the UAV images, we use the basic principle of photography measurement and computer vision algorithms to obtain the high-resolution DEM and DOM images, which greatly preserves the rich spectral and texture information. Then, with the help of the ESP auxiliary tool we get optimal segmentation scale of the DOM. Based on the fuzzy classification and SVM algorithm to construct a decision tree, which we used to achieve the object oriented classification and information extraction. Finally, according to the spatial feature and distribution of study area we determine the high risk area. By the morphology and texture analysis and accuracy assessment of the landslide area, we show that the producer’s accuracy and user's accuracy of the landslide area are 84.65% , 91.44%. The result proves that the UAV remote sensing has a high value in the field of landslide information extraction.

Key words： UAV remote sensing; landslide information extraction; object-oriented classification; image processing; DEM; DOM

1 引言

滑坡是一种极具破坏性的突发地质灾害,近年来中国的滑坡灾害造成了大量的财产损失和人员伤亡。2015年12月20日,广东省深圳市光明新区凤凰社区恒泰裕工业园发生山体滑坡,事故造成69人遇难,滑坡面积达38万m2,造成了巨大的人员和财产损失。由于北京郊区山区较多,地形起伏较大,大量的盘山公路存在着滑坡的风险[1]。目前滑坡信息提取的数据源主要为高分辨率的卫星影像[2]（如SPOT5、Quick bird、IKONOS）,丁辉等[3]利用单期SPOT5影像,通过基于多特征的面向对象方法实现了滑坡区域的识别,但由于分辨率的限制以及无法获取表面纹理信息,错误识别率高达30.4%;童立强等[4]分析和总结了巫山大清坎滑坡、千将坪滑坡、武隆滑坡等典型滑坡的遥感影像特征,根据滑坡体在形态、纹理和色调上的差异建立了解译标志,但缺少对高程、坡度等地形地貌信息的利用,从而限制了滑坡信息提取的精度。
近些年无人机遥感技术发展迅速,已经成为传统航空摄影测量的有利补充[5],它具有拍摄角度灵活,起降不受地形地势影响,悬停时间长,分辨率高等优势,已被广泛应用在地质环境与灾害调查、国土资源管理、基础地理信息更新等领域[6-8]。虽然无人机获取的影像分辨率较高,但由于无人机所携带的相机一般为普通的数码相机,这种相机的像幅较小,使得获取的影像数量较多,影像畸变较大;由于拍摄时倾角过大以及倾斜方向不规律的原因,使得相邻影像同名点之间存在尺度与旋转的差异;另外无人机上搭载的GPS精度较低,利用POS数据进行绝对定向时误差较大,因此只依赖于传统的摄影测量方法不适合处理无人机影像[9]。郭复胜等[10]成功地将三维重建技术应用到无人机图像处理领域,实现了对全自动的大场景三维重建,从而实现了利用无人机影像获取高分辨率的DOM,但未获取地面控制点,因此无法进行绝对定向,限制了成果的进一步利用。虽然近些年无人机遥感得到了广泛的应用,但是在滑坡信息提取方面的研究较少,特别是运用高精度的DEM与DOM对滑坡区域进行定量的提取与分析方面。
因此,本文采用四旋翼无人机搭载微型单反相机的影像获取平台,采取倾斜拍摄与垂直拍摄相结合的拍摄方式,获取了滑坡表面丰富的光谱与纹理信息;在绝对定向方面,采用RTK野外测量控制点的方式,克服了POS信息精度低的问题;在影像处理方面,将计算机视觉算法与摄影测量原理相结合,实现了DEM与DOM的数据生产;在滑坡信息提取方面,采用多尺度分割与面向对象分类方法,并引入了坡度信息、可见光波段差异植被指数、灰度共生矩阵作为分类参数,运用基于阈值的模糊分类与SVM监督分类方法实现了滑坡信息的提取,使得无人机遥感在滑坡信息提取领域有了更深一步的应用。

2 研究区概况和数据获取

2.1 研究区概况

本文的研究区位于北京市西南部的霞云岭乡附近,经度范围115°36′20″~115°37′ 25″E,纬度范围39°42′35″~39°43′25″N。研究区纵向长为850 m,横宽约900 m,海拔范围378 ~850 m,研究区概况如图1所示。研究区主要为山区,地形起伏较大,平均坡度为30°,其中疑似滑坡区域的最大坡度为55°。该区域主要为公路施工残渣的堆渣场,表现出潜在的变形复活迹象,伴随着复杂的地形条件和人为因素,一旦发生滑坡将会造成巨大的人员和财产损失。

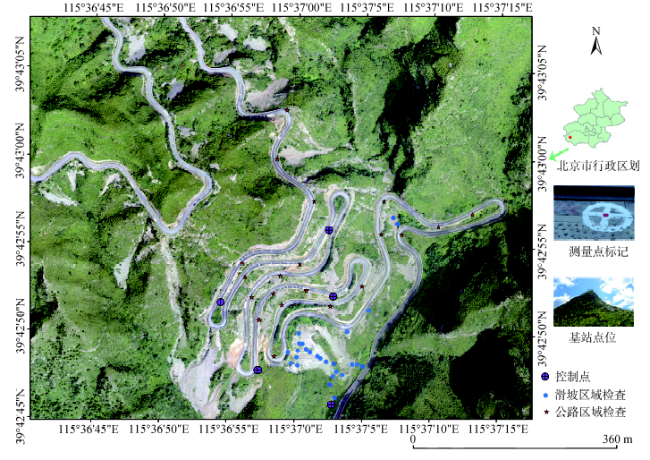

Fig. 1 Distribution of the control points and check points in the study area

图1 研究区概况及控制点和检查点的分布

2.2 控制点的量测

本文选择55个均匀分布在研究区内的控制点进行三维坐标的量测,为了获得高精度的控制点,选取地势较高,视野开阔的区域架设基站点,并在每个测量点上涂抹油漆,便于后期对无人机影像进行绝对定向。控制点的量测有2个目的：①可以用来对无人机影像进行绝对定向;②可以对获取的DEM和DOM影像进行精度验证。本实验采用天宝GPS RTK进行量测,空间参考选择WGS_1984_UTM投影坐标系,其中5个控制点用于绝对定向,公路区域内20个点和滑坡区域内30个点作为检查点,用于精度验证,其中测量点的空间位置与标记以及基站的位置如图1所示。

2.3 无人机影像的获取

本文研究区为山区,地势起伏大,高程变化显著,因而会增加影像的畸变,并且传统的垂直拍摄的方式可能会损失部分纹理信息,因此本文对重点研究区域采取倾斜拍摄与垂直拍摄相结合的影像获取方式,充分利用侧视影像来获取地物的侧面纹理信息,更有利于提取滑坡特征。研究区内大部分为山区的公路和低矮植被,地物种类少,具有显著特征的地物较少,为了保证影像匹配以及后期成果的精度,在航线规划过程中尽量增加重叠度,本次飞行过程中航向重叠不低于75%,旁向重叠不低于60%。因此,在飞行航线的设计过程中,需要根据航向重叠、旁向重叠、地面分辨率的要求来设定飞行航高以及拍摄位置,并结合航高与相机参数来计算航线的最低点的分辨率[11],具体计算公式如下：
GSD = H × α f （1）
式中：H为相对航高,m;f为摄影相机镜头焦距,mm;GSD为地面分辨率,m;a为像元大小,mm。本次试验采用索尼NEX-7相机,焦距为16 mm,像元大小为0.0039 mm。计算得到航线1的最低点地面分辨率为0.1137 m,航线2a为0.074 m,航线2b为0.084 m。
通过上述计算确定本次实验分为2次飞行：第1次飞行对整个研究区进行垂直拍摄,飞行航高为950 m;第2次飞行对重点滑坡区域进行垂直拍摄加倾斜拍摄,其中垂直拍摄的飞行航高为720 m,倾斜拍摄的航高为700 m,飞行的详细航线参数与相机参数如表1所示,航线的位置与拍摄方式如图2所示。
Tab. 1 The detail parameters of the UAV flight routes

表1 无人机飞行航线详细参数

航线1 航线2a 航线2b
拍摄方式 垂直拍摄 垂直拍摄 倾斜拍摄
航线全长/km 9.4 2.6 3.1
飞行绝对高度/m 950 720 700
航向重叠率/% 80 90 90
旁向重叠率/% 65 70 7
相机芯片尺寸/mm 23.5×15.6 23.5×15.6 23.5×15.6
相片分辨率 6000×4000 6000×4000 6000×4000
飞行区海拔范围/m 389~808 417~650 417~650
最低点地面分辨率/m 0.14 0.07 0.08
照片数/张 238 72 70
相机俯仰角/° 90 90 35
Fig. 2 The flight routes and the range of images

图2 飞行航线与影像范围

3 数据处理与精度验证

3.1 无人机影像的预处理

由于无人机的飞行姿态较不稳定,加上北京的空气常伴有雾霾,因此导致获取的无人机影像曝光不均匀,相片偏白,本文采用多尺度Retinex算法对图像进行增强处理,该算法是一种基于光照补偿的影像增强算法[12],经过处理后每张照片图像清晰,色调均匀。为了保证后期产品的精度,在人工选取控制点进行绝对定向时,选择了标志点清晰、重叠率高、均匀分布于重点研究区域的5个点作为控制点,并将每个控制点转刺到5到8张相片上,其中控制点的分布如图1所示。

3.2 自动空中三角测量

空中三角测量是无人机影像处理的核心内容,其结果的质量直接影响后期DEM和DOM的精度,主要包括以下3个方面：
（1）特征点的提取与匹配：通过SURF算法提取每张照片的特征点进行匹配[13],并通过RANSAC算法对匹配的结果进行优化[14],以提高匹配精度。
（2）相对定向与绝对定向：通过相片的焦距信息以及匹配的特征点进行相对定向[15],从而恢复每张照片拍摄时的空间姿态,其空间位置如图3所示。接着通过野外测量的控制点进行绝对定向,从而使每张照片具有绝对的空间坐标。

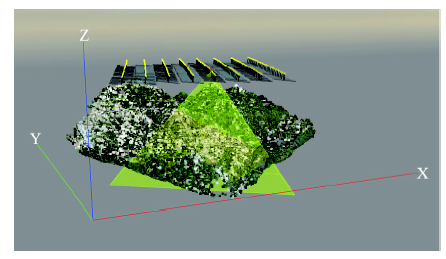

Fig. 3 The spatial location and coverage of the photos

图3 相片的空间位置与覆盖范围

（3）光束法平差：根据提取的特征点以及匹配点来恢复投影光束,并按照光束法平差模型对研究区进行整体解算[16],求取像点坐标与相片的内外方位元素。区域1中选取的5个控制点中误差为0.103 m,区域2中5个控制点中误差为0.079 m,空中三角测量的详细结果如表2所示。
Tab. 2 The result of aero-triangulation and bundle adjustment

表2 空中三角测量及光书法平差结果

空中三角测量 光束法平差
覆盖面积/km2 GSD/cm 每张照片特征点/个 每张照片匹配点/个 平面点/个 平高点/个 反投影误差（像元）
区域1 1.32 8.6 109 411 21 133 8 657 698 3 399 563 0.24
区域2 0.28 5.4 118 108 34 010 2 187 265 879 857 0.17

3.3 DEM与DOM的生产

DEM和DOM是后期信息提取的核心数据,通过该数据可以获取滑坡的空间形态与表面纹理 信息。利用空中三角测量加密后的结果进行密集匹配[17],生成高精度的三维点云数据,依据点云数据生成DEM影像。根据高精度的DEM影像依 次对每张相片进行数字微分纠正,并进行拼接与 镶嵌处理,从而获得整个研究区的DOM影像。通过上述方法,获得整个研究区（图2（a））的DOM和DEM数据,其空间分辨率为8.6 cm,重点区域（图2（b））的分辨率为5.4 cm,数据成果如图4所示。

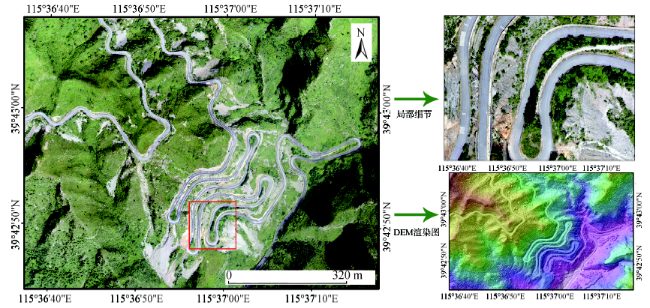

Fig. 4 The DEM and DOM of the study area

图4 研究区DOM与DEM影像

3.4 DEM与DOM的精度评价

高精度的DEM和DOM数据对地形地势分析和滑坡信息提取具有十分重要的意义,因此需要选择合适的方法来对DEM和DOM进行精度验证。本文通过野外测量的检查点坐标与获取的DEM与DOM数据进行运算来完成精度验证。选取50个均匀分布在研究区内的点作为检查点,其中30个点分布在滑坡区域,20个点分布在公路区域,分布情况如图1所示。对于DEM的验证,通过将野外GPS RTK测量的检查点高程值与相应点的DEM影像值进行运算得到误差[18],计算公式如下所示,其中Zi（i=1, 2, 3,…,n）为检查点高程值,zi（i=1,2,3…,n）为DEM相应点的高程值,中误差为 σ 。
σ = 1 n ∑ i = 1 n ( Z i - z i ) 2 （2）
DOM的精度评价方法与上述方法类似,通过野外GPS RTK测量的检查点平面坐标与DOM上相应点坐标进行运算得到误差。根据上述方法,计算得到DEM与DOM影像中检查点中误差,其中DEM影像的高程中误差为0.253 m,DOM的水平位移中误差为0.104 m。根据《数字航空摄影测量空中三角测量规范》（GB/T 23236-2009）的要求,符合1:500的DEM与DOM的制作要求,因此,本文的实验成果具有较高的精度。本文获取的DOM影像分辨率较高,较好地保留了局部的纹理信息,其中植被、裸露岩石、堆积碎石清晰可见,弥补了卫星影像分辨率不足的劣势。参照验证结果,DEM数据具有较高的分辨率与位置精度,相较于地面测量获取DEM的方式,本文的方法生产效率高,并且有精度保证;相较于运用遥感影像建立的立体像对获取DEM方法,本文的研究方法在精度上有了大幅度的提升。

4 滑坡信息提取与分析

4.1 多尺度分割与参数的选择

无人机遥感获取的影像具有较高的分辨率,而传统的基于像元的分类结果会产生椒盐效应,分类精度低,而面向对象分类方法综合利用了光谱信息、纹理信息、空间形态结构和上下文等多源信息,分类精度较高,更适合高分辨率的无人机影像。
在进行面向对象分类时首先对研究区影像进行分割,其目的是将影像的同质区域划分出来,分割结果的好坏直接影响分类的精度[19],在影像分割过程中分割尺度的选择尤为重要,分割不足与过度分割都可能导致分类精度的下降,需要根据实际情况的反复实验确定最优分割尺度。本文采用ESP(Estimation of Scale Parameters)工具辅助影像分割来获取最佳的分割尺度,ESP工具是通过引入局部方差（Local Variance, LV）指数来反映分割结果的均质性,其中LV指数代表分割单元的内部标准差,随着分割单元的增大而增加,达到某一范围LV指数便不会增加,该尺度可能为最佳分割尺度。但LV指数所对应的尺度阈值不易从图像上观察到,因此通过变化率（Rate of Change, ROC）参数来表征（式（3））,其中ScaleL代表L层所对应的LV参数值,ScaleL-1代表更低一层所对应的LV参数值,运用ESP工具得到计算结果如图5所示,图5中ROC的极大值可能代表地物信息提取的最佳分割尺度,根据实验结果并结合目视解译,最终选定分割尺度为320。
ROC = Scal e L - Scal e L - 1 Scal e L - 1 × 100 （3）

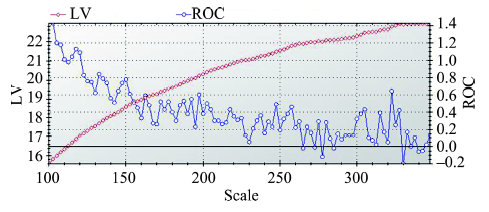

Fig. 5 The calculation results of ESP tool

图5 ESP工具计算结果

为了更好地将地形与地貌信息纳入到分割体系中,因此加入了DEM和坡度影像参与分割。在均值因子的选择上,形状因子过大会制约光谱信息,紧密度过大会使得分割结果的边缘形成锯齿状
区域。为了获取最佳的分割结果,本文通过充分的实验,确定光谱权重中红光波段、绿光波段、蓝光波段、DEM、坡度影像分别占比例为1:1:1:0.2:0.2,分割尺度为320,形状因子为0.2,紧密度为0.4,通过上述参数进行分割时,获取的分割对象大小适中,内部光谱差异小,不同类别间边界清晰。

4.2 基于模糊分类与决策树的滑坡信息提取

基于决策树的分类方法具有运算速度快,漏分区域少的优势,而决策树的构建方式以及每个节点分类算法和参数的选择是研究的重点问题。依据成员函数建立决策树的分类方法多是基于布尔逻辑陈述（Boolean Logic Statement）,通过对待分类单元赋予1或0来确定归属类别的二元硬分类[20]。为了改善二元硬分类的不足,模糊分类的方法应运而生,它是以模糊逻辑（Fuzzy Logic）为理论基础,采用隶属度函数来描述模糊的概念,从而将属于与不属于的绝对概念过渡到相对概念,避免了人为设定阈值的主观性与差异性,更符合客观真实规律。由于决策树分类存在着误差累积的现象,因此在决策树的构建方面,最好先将易于区分的类别进行分类,并且在每个节点上选择合适的分类方法与参考特征,以提高分类精度。遵循以上规则构建决策树（图6）来实现研究区植被、道路、疑似滑坡区域的信息提取。

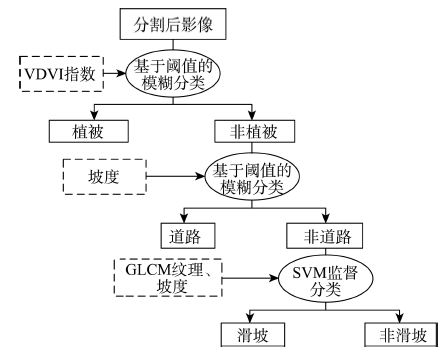

Fig. 6 The classification decision tree

图6 分类决策树

（1）植被信息提取
本文研究区内植被覆盖度较高、边界清晰,提取难度较小,因此在第1层进行植被提取。VDVI指数对于仅含可见光波段的影像中绿色植被信息具有较好的提取效果[21],更适用于无人机影像;提取方法选择基于阈值与隶属度函数相结合的模糊分类方法,通过选取VDVI指数构造植被的隶属度函数来实现植被信息的提取。当VDVI指数小于 -0.018时地物类型为非植被,当大于0.002时地物类型为植被,因此在（-0.018,0.002）区间构建植被信息的隶属度函数（表3）,通过隶属的函数值来确定类别的归属,通过上述方法将原始影像分为植被与非植被。
Tab. 3 The classification rule

表3 分类规则

类别 参考特征 隶属度函数 阈值
植被 VDVI指数 （-0.018, 0.002）
道路 坡度 （14, 16）
（2）道路信息提取
在非植被区域进行下一步的道路信息提取,由于研究区为山区,地势起伏明显,而人工修建的盘山公路坡度平缓,因此依据坡度影像可以实现对道路的提取,提取的方法选择基于阈值与隶属度函数相结合的模糊分类方法。当坡度小于14°时,影像对象的地物类型为道路,当坡度大于16°时地物类型为非道路,因此在（14,16）构建道路信息的隶属度函数（表3）,通过上述方法可以实现山区公路信息的提取,从而将非植被区域划分为道路与非道路区域。
（3）疑似滑坡区域的提取
经过前2个步骤已经提取了研究区的植被与道路信息,下一步需要在非道路区域进行滑坡信息的提取。在滑坡信息的提取方面,很难设定合适的阈值来实现提取,因此本文通过人工选取样本点并采用SVM（Support Vector Machine）分类方法进行分类,SVM具有较强的小样本学习能力,并且鲁棒性强,是一种优秀的监督分类算法。
本实验在待分类影像区域选择9个滑坡区域的样本点和10个非滑坡区域的样本点,分别获得每个样本区域的8种GLCM纹理[22],并对8种纹理值进行归一化处理,统计结果如图7所示。通过比较滑坡区域与非滑坡区域在8种GLCM纹理影像上值的差异,可以发现在方差（Variance）统计值中,滑坡区域集中在0.64-0.81之间,在对比度（Contrast）统计值,滑坡区域集中在0.48-0.79之间,在角二阶矩（Angular Second Moment）统计值中,滑坡区域集中在0.51-0.78之间,由于滑坡区域主要为堆积的碎石,异质性强于侧壁岩石,弱于裸露土壤,因此在以上3种纹理特征中（表4）,滑坡区域与非滑坡区域具有较明显的分界值,而在其他5种纹理特征中,滑坡区域与非滑坡区域相混淆。

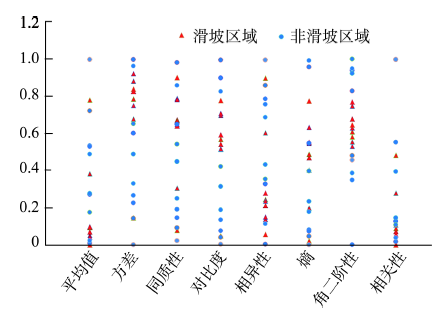

Fig. 7 GLCM texture feature statistics of sample points

图7 样本点的GLCM纹理特征统计

Tab. 4 The feature of GLCM texture

表4 GLCM纹理特征

纹理特征
方差 当区域内的灰度变化较大时,该值较高
对比度 表示领域内的灰度差异,影像局部变化越大,值越大
角二阶矩 为同质性的度量,区域内像元值越相近,其同质性越高,该值也越大
人工选取的样本点在坡度值上也存在着较明显的分界值,滑坡区域的坡度值主要集中在30°~40°之间,而非滑坡区域主要为侧壁岩石和裸露土地,侧壁岩石坡度大于45°,而裸露土壤的坡度集中在20°~30°之间。综上所示,选定方差、对比度、角二阶矩与坡度作为分类参考特征,通过人工选择样本点的方式,采用SVM监督分类算法实现滑坡信息的提取,提取结果如图8所示。

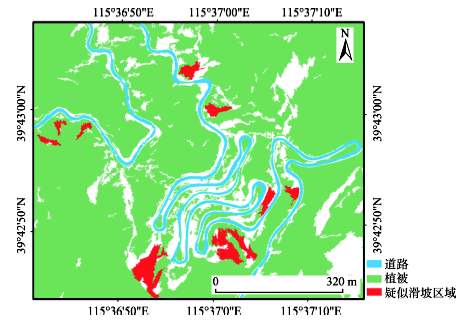

Fig. 8 The result of the study area information

图8 研究区信息提取结果

4.3 重点滑坡区域的形态分析与精度评价

通过前文介绍的信息提取方法,可以将研究区的植被、道路、疑似滑坡区域很好地提取出来,其中疑似滑坡区域大部分为堆积的碎石,结合滑坡的空间位置以及公路的分布特征,可以发现区域A（图9）具有较高的风险等级。为了更准确地对区域A进行滑坡形态与纹理的分析,本文获取了基于滑坡表面的投影影像,其中投影面的位置如图9所示。结合前文获取的DEM与坡度数据,可以发现该区域在形态方面,斜面上出现马蹄形状的洼地,形状与周围区域明显不协调,在斜坡面形成上部陡峭中部平缓下部陡峭的折线状地形,其中上部区域平均坡度为37°,中部区域为26°,下部区域为34°,滑坡后壁较陡,中间有一个较平缓的核心台阶。该区域的岩石类型主要为施工遗留的碎石,在重力作用下呈流态分布于滑坡表面,结构上较为松散,与周围未滑动的整块岩石具有明显的差异。从图9中还可以发现,该区域具有十分明显的滑坡边界,存在3个滑坡要素：滑坡后壁、滑坡体移动区域、滑坡舌,其中滑坡体表面积为9745 m2,体积为304 489 m3,并且下边分布着公路,一旦发生滑坡,会带来严重的生命和财产损失。

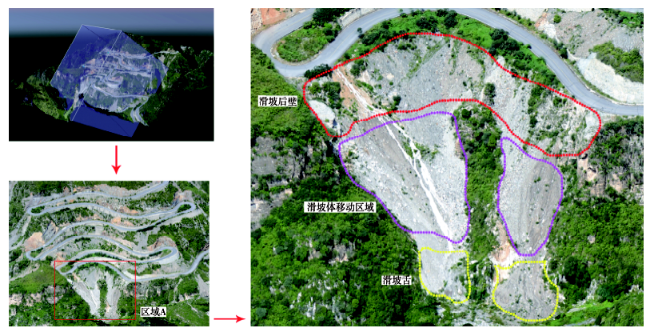

Fig. 9 The projected image and morphological analysis of the key landslide area

图9 重点滑坡区域的投影影像以及滑坡形态分析

为了评估研究区信息提取的精度,以高分辨率DOM作为参考影像,通过目视解译与野外实地考察的方式确定真实的地物分布类型,并采用人工矢量化的方式确定地物范围用于精度评价。以图10所示区域的滑坡提取精度评价为例,真实的滑坡范围为R（图10（a）中的蓝色区域）,本文方法提取的结果为R’（图10（a）中实线区域）,则正确提取的范围为R ⋂ R’（图10（b）中蓝色区域）,错提取区域与漏提取区域如图10（b）中紫色区域和绿色区域所示。本文采用用户精度,生产者精度作为评价指标,其中分类结果的精度评价如表5所示。结果表明本文的方法具有较高的精度,3种主要地物类型中生产者精度在80%左右,用户精度在90%左右,其中重点提取的滑坡区域用户精度为91.44%,生产者精度为84.65%。

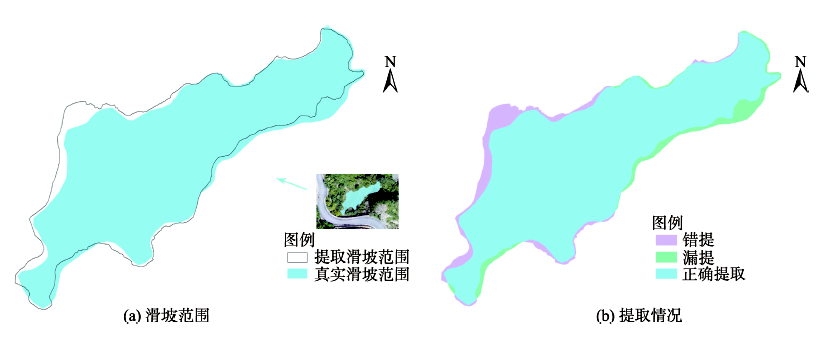

Fig. 10 The schematic diagram of the accuracy evaluation method

图10 精度评价方法示意图

Tab. 5 The accuracy evaluation of classification results

表5 分类结果精度评价

地物
类型		 参考分类
结果/m2		 实际分类
结果/m2		 正确分类
区域/m2		 生产者
精度/%		 用户精度/%
道路 35 190.39 31 882.42 29 466.97 83.74 92.42
植被 763 596.05 654 317.23 605 215.03 79.26 92.50
疑似滑坡区域 18 331.57 16 971.47 15 518.28 84.65 91.44

5 结论与展望

针对研究区的滑坡信息提取要求,利用无人机遥感平台,采取倾斜拍摄与支持拍摄相结合的影像获取方式,结合摄影测量基本原理与计算机视觉算法,得到了高精度的DOM与DEM数据,通过面向对象方法实现了研究区滑坡信息的提取。具体结论如下：
（1）利用无人机遥感平台获取的影像有效地保留了光谱与纹理信息,并结合野外测量的控制点保证了位置精度,采用影像匹配、相对定向、光束法平差以及数字微分纠正的方法,获取了研究区的DEM与DOM,通过对影像的精度验证,证明本文的研究方法适用于无人机影像的获取与处理。
（2）借助ESP工具确定了DOM影像分割的最佳尺度,结合研究地物的光谱、纹理以及形态特征,构建了基于模糊分类与SVM算法相结合的决策树,实现了滑坡信息的提取。并对提取的滑坡区域进行了形态与纹理的分析以及精度评价,其中滑坡提取的用户精度为91.44%、生产者精度为84.65%,证明本文的提取方法具有较高的精度与应用价值。
本文虽然获得了研究区高分辨率和高精度的DEM和DOM数据,但是影像的覆盖面积较小,无法实现大范围的滑坡信息提取与监测,其主要限制在于无人机的续航问题,今后将大幅度地提升续航能力,以便实现大区域的滑坡信息提取与监测。
