Study on the Classification of Typical Plantations in South China

  • GUAN Shujing , 1, 2 ,
  • HAN Pengpeng 2 ,
  • WANG Yueru 1, 2 ,
  • HAN Yu 2 ,
  • YI Lin 2 ,
  • ZHOU Tinggang , 1, * ,
  • CHEN Jinsong 2
Expand
  • 1. Key Laboratory of Eco-environments in Three Gorges Reservoir Region (Ministry of Education), School of Geographical Science, Southwest University, Chongqing 400715, China
  • 2. Shenzhen Institute of Advanced Technology, Chinese Academy of Sciences, Shenzhen 518055, China;
*Corresponding author: ZHOU Tinggang, E-mail:

Received date: 2017-06-19

  Request revised date: 2017-08-03

  Online published: 2017-11-10

Copyright

《地球信息科学学报》编辑部 所有
Fold

摘要

华南地区种植园地广泛分布,类型混杂多样,导致园地分布信息难以正确获取,为农业管理造成了较大困难。本研究基于Landsat8 OLI数据,通过数据融合、特征优化,应用随机森林算法构建面向对象的种植园地分类规则集,对华南地区典型经济作物香蕉、柑橘、葡萄、蒲葵、海枣、番木瓜和火龙果等进行类别识别,同时对比贝叶斯分类法、K最邻近分类法、支持向量机法、决策树分类法的分类效果。结果表明：数据融合会在一定程度上影响分类结果精度;植株形态、光谱特征接近,种植期交错是影响华南地区典型园地分类精度的重要原因;以中分辨率影像为数据源,面向对象的随机森林算法应用于种植园地分类研究总体精度可达88.05%,Kappa系数0.87,可以有效区分华南地区典型种植园地类别;相比于其他算法,随机森林算法在分类精度、可靠性和稳定性上具有一定优势,可为园地作物生长监测和种植管理提供科学依据。

关键词： 随机森林算法; 面向对象分类; 种植园地; landsat8 OLI; 数据融合

本文引用格式

关舒婧 , 韩鹏鹏 , 王月如 , 韩宇 , 易琳 , 周廷刚 , 陈劲松 . 华南地区典型种植园地遥感分类研究[J]. 地球信息科学学报, 2017 , 19(11) : 1538 -1546 . DOI: 10.3724/SP.J.1047.2017.01538

Abstract

Plantation refers to the land of perennial woody and herbaceous plants that are planted to collect fruit and leaves, including the land used for nursery. Plantations in southern China is widely distributed, and the types are mixed and diversified. As a result, it is difficult to obtain the information of the garden distribution, which has caused great difficulties for agricultural management. In order to improve the classification accuracy of the remote sensing images of the plant species, using Landsat8 OLI data, we took the random forest algorithm to construct object-oriented plantation classification rule set based on data fusion and feature optimization. This was used to classify the banana, citrus, grape, livistona chinensis, phoenix dactylifera, carica papaya, hylocereus undatus and so on, which are typically planted in southern China. At the same time, we compared the classification effects of Bayesian classification, K nearest neighbor classification, support vector machine method, decision tree classification method and random forest classification, and it verified the applicability of the object-oriented random forest approach for the classification of the garden types in medium-resolution images. Then, based on the clustering matrix of the classification results of random forest classification and the feature distance matrix between two categories, we analyzed the reasons that affect the classification accuracy of the garden by combining the image conditions and field survey results. Finally, we compared the characteristic difference of typically easy-to-mix land before and after data fusion, and evaluated the effect of data fusion on the classification of garden. The results show that: after the data fusion, the difference of the characteristics of water body and aquatic vegetation is reduced, and the spectral difference of livistona chinensis and phoenix dactylifera is reduced in some bands. Although, the data fusion can improve the image spatial resolution, to a certain extent, it weaken the spectral differences of objects. Thus, it would affect the classification effect based on spectral information. The plant morphology and spectral characteristics of the plantation land are close to each other, the planting period of the plantation land is intertwined and there are important factors that affect the classification accuracy of typical garden in southern China. Based on the medium resolution images, the object-oriented random forest algorithm for plantation classification can reach 88.05% and Kappa coefficient of 0.87, which can effectively distinguish the typical plantation land types in South China. The classification results of object-oriented stochastic forest algorithm show that the area of various plantations in the study area: banana covers an area of 700.2 hectares, citrus covers an area of 981 hectares, livistona chinensis covers an area of 81 hectares, phoenix dactylifera covers an area of 68.04 hectares, carica papaya covers an area of 93.24 hectares, hylocereus undatus covers an area of 167.4 hectares, and grape covers an area of 16.2 hectares. For the classification accuracy of the coverage types, the random forest classification was higher than that of the other four algorithms except grape and hylocereus undatus. The random forest algorithm has certain advantages in classification accuracy, reliability and stability, and can provide scientific basis for crop growth monitoring and planting management.

Key words： random forest algorithm; object-oriented classification; plantation land; landsat8 OLI; data fusion

1 引言

园地是指种植以采集果、叶为主的集约经营的多年生木本和草本植物的土地,包括用于育苗的土地。华南地区种植园地广泛分布,种类混杂,为科学生产、农业管理造成了较大的困难。遥感技术具有覆盖面积大、重访周期短、获取成本相对低等优势,对大面积露天农业生产的调查、监测和管理具有独特的作用[1]。遥感技术在园地方面的研究以往主要集中在园地提取工作上,包括园地信息提取[2-3]或是单一园地类型[4-5]的提取,但针对园地种植类型之间的遥感分类研究尚属少见。虽然遥感技术快速发展,高分辨率数据[6-7]、无人机[8]也应用到了园地研究中,但由于数据分辨率高和数据量大等原因研究范围一般较小,而对于大面积园地信息提取,中分辨率遥感影像仍然是最常用的数据源[9-10]。
面向对象的遥感影像分类技术能克服基于像素的分类中出现的“椒盐”现象[11],提高地物分类结果的精度和价值[12-13]。随机森林（Random forest）算法是一种新型高效的组合分类法,其优越的性能在遥感图像分类中的应用十分广泛[14-15],但很少用于园地分类研究。
本文以Landsat8 OLI为主要数据,通过数据融合、特征优化,应用随机森林算法构建面向对象的种植园地分类规则集,对华南地区种植的香蕉、柑橘、葡萄、蒲葵、海枣、番木瓜和火龙果等典型类型进行识别,并将贝叶斯分类（Bayes）、K最邻近分类法（KNN）、支持向量机法（SVM）、决策树分类法（Decision Tree）等方法与随机森林分类法进行比较,研究基于面向对象的随机森林分类方法在中分辨率影像的园地类型区分的适用性,分析影响园地分类精度的原因,以提高园地种植物遥感影像分类精度。

2 研究区概况和数据获取

2.1 研究区概况

新会市位于112°46′55″E~113°15′43″E和22°5′15″N~22°35′01″N之间,地处珠江三角洲西南部的银洲湖畔、潭江下游,东与中山、南与斗门相邻,北与江门、鹤山,西与开平、西南与台山接壤,濒临南海,毗邻港澳,陆地面积约1355 km²。
研究区位于新会最南部（图1）,填海造陆形成的规则陆地,总面积22.55 km²。属南亚热带季风气候,热量充足,年均气温为21.8 ℃,雨量充沛,年均降雨量1791.4 mm。该区土地覆被类型除坑塘、藕塘和建设用地外,植被覆盖主要是规模化集中种植的香蕉、柑橘、蒲葵、海枣、番木瓜等园地,适于华南地区典型种植园地分类的研究。

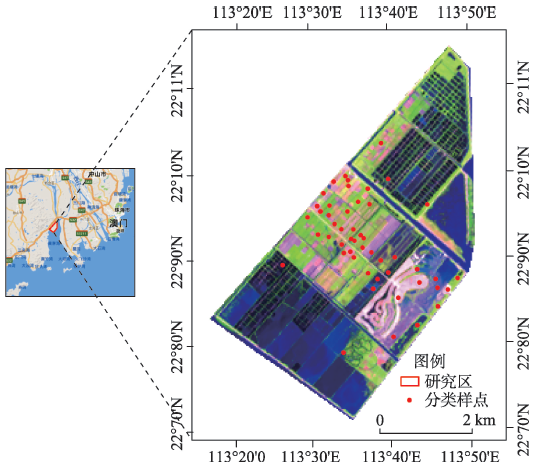

Fig. 1 Location of the study area

图1 研究区位置示意图

2.2 数据获取和预处理

本文的数据源为2016年9月18日landsat-8 OLI数据（轨道号：122/45）,由于landsat-8影像数据是已经过系统的辐射校正和几何校正,本研究中数据预处理主要是利用ENVI 5.1对影像进行大气校正、裁剪、融合和主成分分析等工作。
分类所需样本数据及分类精度的验证与评价,使用2016年9月20日至27日的野外实地考察所得的577个样点,从中选择典型样点50个作为分类样本数据（图1）,其中柑橘园7个、香蕉园8个、蒲葵园2个、海枣园2个、番木瓜园3个、火龙果园2个、葡萄园2个、建设用地3个、水库坑塘7个、水生植被（包括藕塘、凤眼兰等水生植物）4个、裸土5个、其他（行道树、荒地）5个。其余样点均用于精度评价。

3 面向对象的信息提取

3.1 影像分割

利用面向对象方法对影像进行分割,参与分割的波段有多光谱的7个波段和全色波段,因全色波段分辨率较高,地物轮廓更加清晰,故将全色波段权重设为2,其他波段设为1。应用ESP（Estimationof Scale Parameters）工具辅助选择最佳分割尺度,通过自动计算局部方差LV（Local Variance）作为某一分割尺度下屏幕内所有影像对象的平均标准差,并将局部方差及其变化率ROC（Rate of Change）曲线图作为选择最优分割尺度的依据。ROC模型为：
ROC = Scal e L - Scal e L - 1 Scal e L - 1 × 100 % （1）
式中： Scal e L 代表LV所在的尺度,而 Scal e L - 1 代表低于LV一个梯度的尺度。
当局部方差到达峰值、一阶导数曲线发生转折时,意味着所有影像对象的异质性最大。计算研究数据的多光谱和全色波段ESP（图2）,其中ROC的峰值为19、29、32、53、、68、75,结合对所有的ROC峰值分割结果的分析,选择最优分割尺度为53。根据分割参数,通过反复大量试验,确定形状因子0.2、紧密度0.8。对15 m分辨率的多光谱和全色波段做同样处理,确定分割尺度为33、形状因子0.5、紧致度0.6。

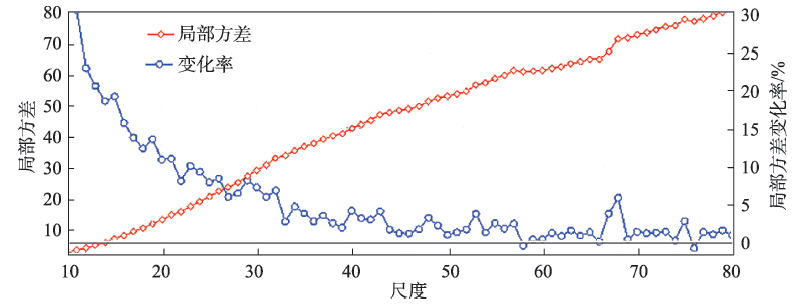

Fig. 2 ESP calculation results

图2 ESP计算结果

3.2 特征提取和优化

因材质、空间结构的差异,每种地物类别都具有独特的、区别于其他地物的特征。通过对相关研究的总结,主要有3个分类特征：光谱信息、纹理信息以及空间信息[16-17]。
3.2.1 特征提取
（1）光谱特征
本研究除选取对象均值（ C k ̅ ）、亮度（ C ̅ ）、比率（ Rati o k ）、标准差（ StdDe v k ）4种光谱特征外,根据研究区土地覆被的特点,再选择归一化植被指数（NDVI）、比值植被指数（RVI）、差值植被指数（DVI）、归一化水体指数（NDWI）以及缨帽变换后的亮度（Brightness）、绿度（Greenness）、湿度（Wetness）分量[18]作为分类的输入特征突出植被、裸土、建设用地的差异。
基于研究区园地相互邻接的特点,选择缨帽变换后的前3个分量计算对于邻域的平均差分（Mean Diff. to Neighbors）[19],以突出不同植被的光谱差异。直接相邻对象的平均差分模型为：
∆ C l = 1 l ∑ i = 1 n l s i ( c L ¯ - c L i ¯ ) （2）
式中：为待处理影像对象的边界长度; l s i 为与第i个直接相邻对象共同的边界长度;为待处理影像对象的图层平均值; c L i ¯ 为与第i个相邻对象的图层平均值;为相邻对象的数量。
（2）纹理信息特征
基于第1主成分提取灰度共生矩阵的测度指标：均值、方差、协同性、对比度、相异性、信息熵、二阶矩和相关性。
（3）空间信息
根据行道树、水渠狭长,园地多呈矩形的空间特点,将长宽比（（Length/Width）特征加入分类。计算影像对象的长度/宽度比率时,取其协方差矩阵特征值的比值和边界框长宽比二者中较小的结果作为特征值。取特征值范围：[0:1]。
3.2.2 特征的优化
由于“维数灾难”的存在,如果将所有的原始特征送往分类器,不仅使运算变得复杂,处理速度大大下降;而且在有限样本的情况下,过多的特征可能会导致分类精度降低[20]。基于各个类别的样本以及初始特征集,找到类别之间区分的最大平均最小距离的特征组合,作为分类的最优特征集,从而避免分类过程中盲目使用多种特征所导致的计算量急剧增大、分类精度降低、分类特征冗余等问题。

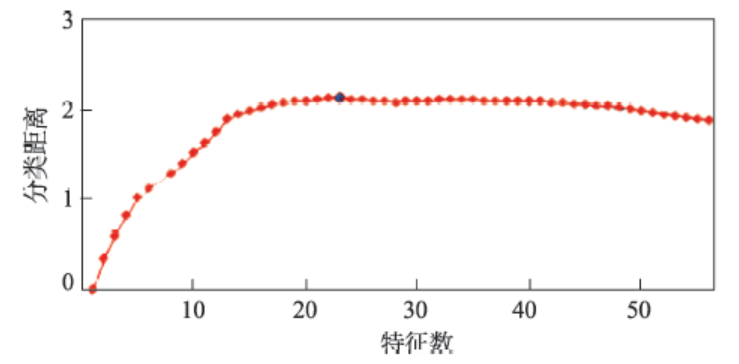

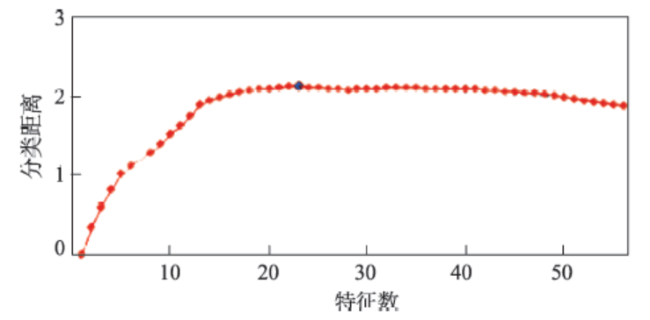

Fig. 3 Feature optimization results (raw data)

图3 特征优化结果（原始数据）

以原始多光谱波段、全色波段进行特征提取和优化（图3）,随着特征维数的变化可分性也随之变化,其中极值点对应的维数23为最优特征数,即优化选择23个最优特征（表1）。对数据融合后的15 m分辨率多光谱波段和全色波段进行同样的特征提取和优化。
Tab. 1 Optimized selected features (raw data)

表1 优化后所选特征（原始数据）

指标 特征
均值 相关性、信息熵、协同性、二阶距、第二、第三主成分、近红外波段、短波红外1、短波红外2
标准差 二阶距、协同性、相异性、相关性、信息熵
比率 短波红外1、短波红外2
对于邻域的平均差分 绿度分量、湿度分量
形状特征 长宽比
自定义 绿度分量、湿度分量、RVI、DVI

3.3 随机森林分类

随机森林是用随机的方式建立一个森林,森林里面有很多的决策树组成,随机森林的每一棵决策树之间是没有关联的。在得到森林之后,当有一个新的输入样本进入的时候,就让森林中的每一棵决策树分别进行判断,从而确定样本的归属类别（对于分类算法）,被选择最多的类别,即预测该样本为该类[21]。其判别函数为：
y * = argmax y ∈ Y ∑ I f x t = y （3）
式中：是示性函数,取值范围是0和1。当括号中的条件成立时值为1,否则为0。
基于随机森林方法对遥感图像信息处理的优良特性[22],将其应用于园地分类流程见图4。同时对比Bayes、KNN、SVM、Decision Tree的分类效果。

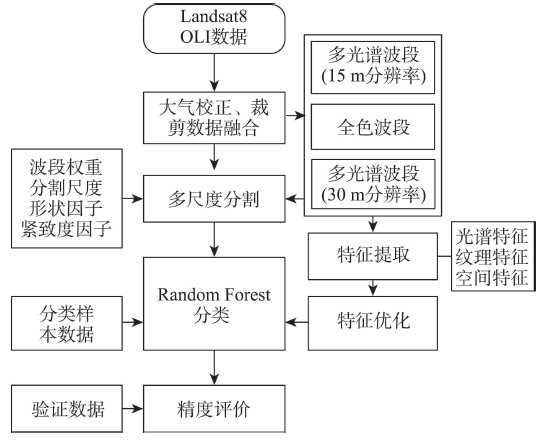

Fig. 4 Flow chart of classification

图4 分类流程图

4 实验分析

为了进一步研究随机森林分类法在中分辨率影像的华南地区典型园地遥感分类的有效性与可靠性,本研究通过数据融合、最优尺度分割和特征优化,形成两组对比实验即实验A（以原始多光谱波段和全色波段为基础进行分类）和实验B（以数据融合后的多光谱波段和全色波段为基础进行分类）,每组除应用随机森林分类法外,同时实验Bayes、KNN、SVM、Decision Tree分类方法,进行分类精度评价,分类规则集以实验A为例具体见图5。
各组分类结果的总体精度见表2,对比实验A与实验B可知：随机森林分类在总体精度和kappa系数上都明显高于其他4种分类方法;通过数据融合提高多光谱数据的空间分辨率,可提高Bayes分类精度,但对其他方法不适用。
Tab. 2 The total accuracy and kappa coefficients of the different classification methods

表2 各组实验不同分类方法的总精度及kappa系数

方法 实验A 实验B
总精度/% kappa系数 总精度/% kappa系数
Bayes 53.22 0.45 58.73 0.47
KNN 79.73 0.77 77.59 0.74
SVM 80.30 0.77 79.89 0.77
决策树 78.98 0.76 73.75 0.70
随机森林 88.05 0.87 86.02 0.84
实验A各个类别的生产者精度、用户精度（图6）以及各分类结果（图7）表明,随机森林分类结果除葡萄、火龙果外,其他类型的分类精度均高于其余4种分类方法,其分类效果的可靠性和稳定性在华南地区种植园地类型分类中具有一定优势。随机森林分类结果表明：研究区各种植类型面积分别为：香蕉700.2 hm2,柑橘981 hm2,蒲葵81 hm2,海枣68.04 hm2,番木瓜93.24 hm2,火龙果167.4 hm2,葡萄16.2 hm2。

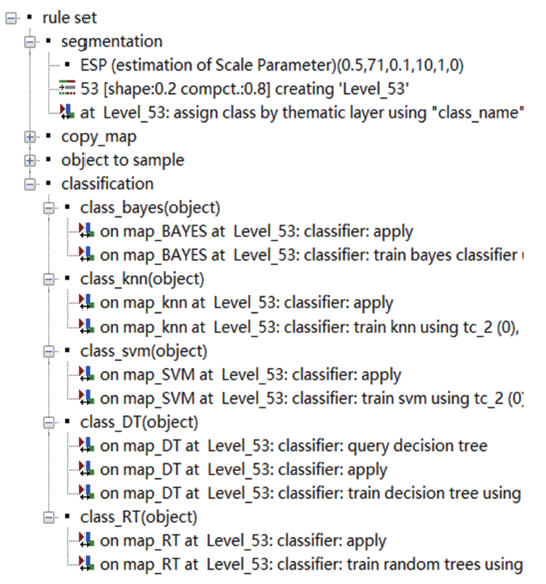

Fig. 5 Classification rule set of experiment A

图5 实验A分类规则集

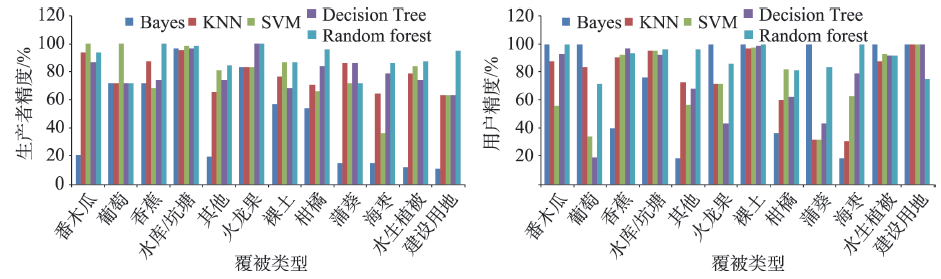

Fig. 6 Producer accuracy and user accuracy of five classification methods of experiment A

图6 实验A 5种分类法生产者精度及用户精度比较

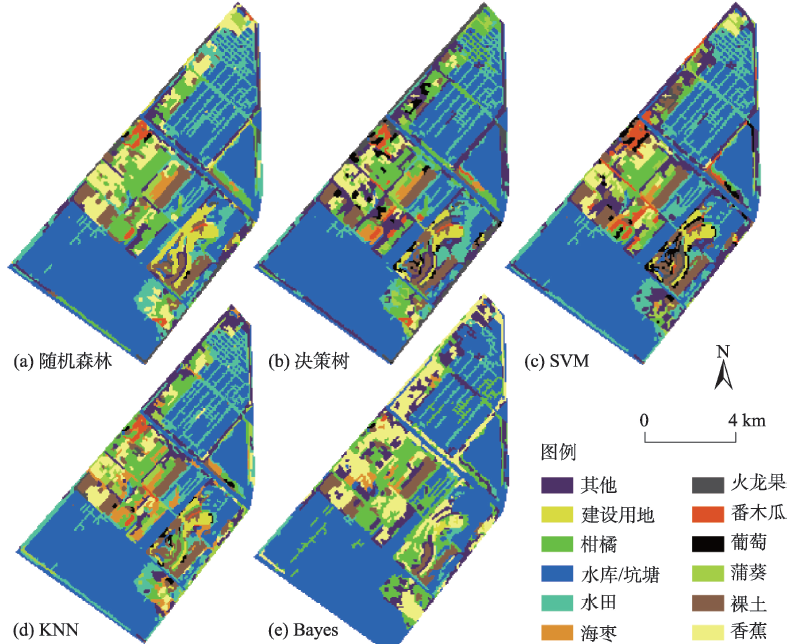

Fig. 7 Spatial distribution of random forest, decision tree, SVM, KNN, Bayes

图7 随机森林、决策树、SVM、KNN、Bayes分类空间分布图

5 讨论

5.1 地类易混分组合及原因分析

本研究特征优化采取的方法为比较类别之间特征的最大平均最小距离,以30 m多光谱数据的特征提取优化为例,基于优化结果,在选定的特征空间内,计算选定类样本两两之间特征距离的平均值,构成各类别分离矩阵（表3）,对比各个类别不同地物的分类距离结合随机森林分类的误差矩阵（表4）,分析地类易混分组合及其原因（表5）。
由于园地类型多样,无固定种植期,各个生长期的植被盖度、绿度的组合加大了园地分类的难度。对于园地的精确分类需要通过多数据融合、多时序数据进一步研究。
Tab. 3 Category classification matrix

表3 类别分类矩阵

水库/坑塘 番木瓜 葡萄 香蕉 其他 火龙果 裸土 柑橘 蒲葵 海枣 水生植被 建设用地
水库/坑塘 0.0 9.2 9.8 8.6 7.7 10.1 7.6 6.6 7.4 8.5 3.1 20.3
番木瓜 9.2 0.0 4.2 2.2 3.3 2.2 6.0 2.1 2.3 2.6 3.9 12.7
葡萄 9.8 4.2 0.0 9.8 6.8 3.9 3.1 2.6 6.2 7.7 5.4 6.2
香蕉 8.6 2.2 9.8 0.0 2.4 4.0 10.2 2.7 3.4 3.9 4.4 20.7
其他 7.7 3.3 6.8 2.4 0.0 3.2 7.9 2.5 4.9 4.8 3.8 15.6
火龙果 10.1 2.2 3.9 4.0 3.2 0.0 8.8 3.4 4.3 5.9 4.0 14.8
裸土 7.6 6.0 3.1 10.2 7.9 8.8 0.0 2.4 7.0 5.2 5.8 5.4
柑橘 6.6 2.1 2.6 2.7 2.5 3.4 2.4 0.0 3.6 2.3 2.8 8.0
蒲葵 7.4 2.3 6.2 3.4 4.9 4.3 7.0 3.6 0.0 2.3 3.6 17.9
海枣 8.5 2.6 7.7 3.9 4.8 5.9 5.2 2.3 2.3 0.0 3.6 15.4
水生植被 3.1 3.9 5.4 4.4 3.8 4.0 5.8 2.8 3.6 3.6 0.0 15.5
建设用地 20.3 12.7 6.2 20.7 15.6 14.8 5.4 8.0 17.9 15.4 15.5 0.0
Tab. 4 Error matrix of random forest classification results

表4 随机森林分类结果的误差矩阵

用户类别 参考类别
番木瓜 葡萄 香蕉 水库/坑塘 其他 火龙果 裸土 柑橘 蒲葵 海枣 水生植物 建设用地 合计
番木瓜 14 0 0 0 0 0 0 0 0 0 0 0 14
葡萄 0 5 0 0 0 0 2 0 0 0 0 0 7
香蕉 0 0 85 0 2 0 0 3 0 0 1 0 91
水库/坑塘 0 0 0 100 0 0 0 0 0 0 4 0 104
其他 0 0 0 0 48 0 0 0 1 0 1 0 50
火龙果 0 0 0 0 1 6 0 0 0 0 0 0 7
裸土 0 0 0 0 0 0 76 0 0 0 0 0 76
柑橘 1 2 0 0 2 0 5 64 1 0 2 1 78
蒲葵 0 0 0 0 0 0 0 0 5 2 0 0 7
海枣 0 0 0 0 0 0 0 0 0 12 0 0 12
水生植物 0 0 0 2 3 0 0 0 0 0 53 0 58
建设用地 0 0 0 0 1 0 5 0 0 0 0 18 24
合计 15 7 85 102 57 6 88 67 7 14 61 19
Tab. 5 The easy mix of land and analysis of its causes

表5 地类易混分组合及其原因分析

地类易混分组合 原因分析
水库/坑塘与水生植被 在影像获取的时间,研究区的水生植被藕塘已处于枯萎阶段,水体露出,故存在混分性
建设用地和裸土 研究区内裸土为休耕期土地,与待建的建设用地在光谱、纹理上确实极为接近
番木瓜与柑橘 番木瓜和柑橘在种植初期,植株小,植被覆盖度低,土壤信息突出,在成熟期光谱特征也较为接近,故易混分
葡萄与柑橘 葡萄属藤本植物,在该时像下植被盖度、绿度均不高,故易与种植初期的柑橘混分
蒲葵与海枣 除蒲葵呈灰绿色与海枣存在差异外,蒲葵与海枣植株形态接近,生长阶段接近,易混分性强
火龙果与番木瓜 火龙果种植间隙大,在30 m分辨率的影像上除植被信息外还有土壤信息混在其中,降低了光谱特点,故易与番木瓜存在混分

5.2 数据融合对比

通过实验A、B 的对比,说明数据融合提高多光谱空间分辨率并不意味着分类结果精度的提高,下面从水体和植被两个典型类别进一步分析数据融合的影响。图8（a）是水生植物和水库/坑塘在 进行数据融合前后NDVI、NDWI、绿度特征、湿度特征的特征值差的绝对值。显然,数据融合后,基于影像光谱特征计算的特征差异变小。图8（b）为蒲葵与海枣在数据融合前后各个波段的光谱值差的绝对值。数据融合前后,蒲葵与海枣的光谱差异在海岸波段、蓝波段、绿波段变化不明显,但在红、近红、短波红外1、短波红外2波段,数据融合后其光谱差异明显减弱。表明数据融合会在一定程度上减弱地物的光谱差异,从而影响基于光谱信息的分类效果。

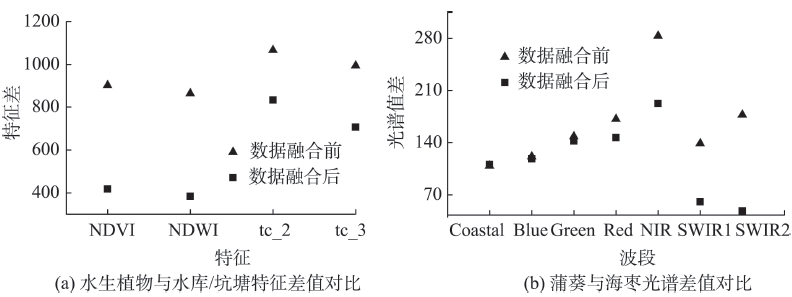

Fig. 8 Comparison of the characteristics difference before and after Data Fusion

图8 数据融合前后地物特征差异对比

6 结论

本研究基于Landsat8 -OLI数据,从华南地区典型园地类别区分的角度,通过数据融合、特征优化,应用随机森林算法构建面向对象的种植园地分类规则集,对华南地区典型种植的香蕉、柑橘、葡萄、蒲葵、海枣、番木瓜和火龙果等进行类别识别,并对比Bayes、KNN、SVM、Decision Tree分类法,通过分析分类结果：数据融合会在一定程度上减弱地物的光谱差异,从而影响基于光谱信息的分类效果;植株形态、光谱特征接近、种植期交错是影响华南地区典型园地分类精度的重要原因;相比于其他算法,面向对象的随机森林算法在华南地区种植园地类型分类的总体精度、可靠性和稳定性上具有一定优势,可为今后大面积提取园地类别信息提供可靠方法和有力依据。
面向对象分类作为目前分类中的热点,在分割参数、特征选择上仍有较多人工参与,如何提高它的自动性,减少和优化精度评价中的人为干预,提高分类的科学性仍是日后探讨的方向。通过中分辨率遥感影像特征改进园地信息提取的特征变量,利用长时间序列遥感对园地信息的空间分布及变化趋势开展深入分析,通过多源数据融合提高大面积园地信息提取精度等方面仍需进一步研究探讨。
