顾及地类转换差异的城市空间扩展元胞自动机模型及应用研究

  • 于明明 ,
  • 曾永年 , *
展开
  • 1.中南大学地球科学与信息物理学院, 长沙 410083
  • 2.中南大学空间信息技术与可持续发展研究中心, 长沙 410083
*通讯作者：曾永年（1959-）,男,青海西宁人,教授,研究方向为遥感与地理信息系统及其环境变化研究。E-mail:

作者简介：于明明（1990-）,男,河北石家庄人,硕士生,研究方向为城市扩张模拟。E-mail:

收稿日期: 2017-04-30

  要求修回日期: 2017-08-25

  网络出版日期: 2018-01-20

基金资助

国家自然科学基金项目（41171326、40771198）

收起

Cellular Automata Model of Urban Spatial Expansion Considering the Differences of Land Types Transition and its Application Research

  • YU Mingming ,
  • ZENG Yongnian , *
Expand
  • 1. School of Geoscience and Info-physics, Central South University, Changsha 410083, China
  • 2. Center for Geomatics and Sustainable Development Research, Central South University, Changsha 410083, China
*Corresponding author: ZENG Yongnian, E-mail:

Received date: 2017-04-30

  Request revised date: 2017-08-25

  Online published: 2018-01-20

Supported by

National Natural Science Foundation of China, No.41171326, 40771198.

Copyright

《地球信息科学学报》编辑部 所有
Fold

摘要

元胞自动机模型已经成为城市空间扩展模拟研究的重要方法之一,并得到广泛应用。然而,现有的城市扩展元胞自动机模型仍存在不足。由于元胞状态设置较为简单,从而使模型转换规则中对不同用地类型向城市用地转换的差异与强度考虑不够。基于此本文在元胞自动机模型的框架下,设计了多元结构的元胞状态及转换规则,提出了顾及地类转换差异与强度的城市扩展元胞自动机模型。在计算非城市用地向城市用地转换的转换概率时,该模型考虑了3个方面的概率：① 地形地貌、经济发展等城市发展的驱动因素对城市用地扩展的影响概率,该概率采用logistics方法进行计算;② 邻域元胞的用地类型对中心元胞转换概率的影响,该概率采用扩展摩尔型方法进行计算;③ 不同类型的非城市用地（本研究中包括耕地、林地和裸地3种类型）向城市用地转换的强度,该概率由模拟基期土地利用数据与目标年份土地利用数据的叠加,得出不同类型的非城市用地在此时间段内向城市用地转换的规模,进而确定不同类型的非城市用地向城市用地转换的强度。最后,将以上3种概率的乘积作为元胞转换的概率。通过转换概率与转换阈值的对比判断中心元胞是否在下一个阶段转换为城市用地。经过迭代计算,不断增加城市用地元胞的数量。当模拟城市用地的结果与目标年份的城市用地规模差值在一定的范围内时停止模拟,得出最终结果。模型构建完成后,本文以长株潭城市群核心区为例进行了模拟实验。以2001年该地区的土地利用数据为基期数据,模拟2010年该地区的城市用地规模和空间分布。研究结果表明,根据本文提出的模型模拟的城市扩展结果与真实数据相比具有较高的一致性。模拟结果正确率达到68.66%,比基于传统logistics回归的元胞自动机模型的模拟精度提高了4.25%,Kappa系数为0.675。该模型较好地模拟了长株潭城市群核心区城市扩展,在城市空间扩展模拟中具有较好的适应性与有效性。

关键词： 城市空间扩展; 元胞自动机; 模拟; 土地利用转换强度

本文引用格式

于明明 , 曾永年 . 顾及地类转换差异的城市空间扩展元胞自动机模型及应用研究[J]. 地球信息科学学报, 2018 , 20(1) : 48 -56 . DOI: 10.12082/dqxxkx.2018.170132

Abstract

The cellular automata model has become one of the important methods of urban spatial expansion simulation. However, the existing cellular automata model of urban expansion still has some shortcomings. The cell state setting is relatively simple. Differences and strength of land types conversion are not enough in the conversion rules. In this paper, the cellular state and conversion rules of multivariate structures are designed under the framework of cellular automata model, and the urban extended cellular automata model considering the difference and intensity of land conversion is proposed. In the calculation of the conversion probability of non-urban land to urban land, this model takes into account the probability of three aspects: (1) For the impact probability of topography, economic development and other factors of urban development on urban land expansion, we used the logistics approach to calculate this probability. (2) The impacts of land types of neighborhood cells on the convergence rates of central cells. We use the extended molar method to calculate this part of probability. (3) The conversion intensity of different types of non-urban land (i.e. cultivated land, woodland and bare land) into urban land. The calculation of this part is to get the conversion scale of different types of non-urban land into urban land during the period of the base year and the target year by simulation of the superposition of the land use data in this period. Then, we further determine the conversion intensity of the different types of non-urban land into urban land. Finally, the product of the above three probabilities is used as the probability of cell transformation. We used the conversion probability and the conversion threshold to determine whether the central unit would be converted into urban land in the next stage. The number of urban land cells would be increased after the iteration calculation. When the difference between the results of simulated urban land and the size of urban land of the target year was in a certain range, we stopped the simulation and get the final results. The results show that the proposed model can capture urban expansion in the study area with sgood adaptability. The accuracy of the simulation results is 68.66%, which is 4.25% higher than that of the cellular automata model based on the traditional logistics regression. The Kappa coefficient is 0.675.

Key words： urban spatial expansion; cellular automata; simulation; land use conversion intensity

1 引言

自1978年以来,中国城镇化水平不断提高。 21世纪城镇化进入快速发展的阶段[1],2015年中国城市化率已达到56.1%（国家统计局2016）。随着城市化的快速推进,城市建设用地蔓延式的扩张,导致城市周边耕地、林地不断减少[2,3]。城市建设用地的蔓延扩张既不符合中国土地资源的现状,也不利于城市的发展和耕地保护[4],并对区域生态环境及碳循环产生深远的影响[5]。因此,科学的规划与管理城市及周边的土地资源及利用具有十分重要的意义[6,7,8]。
城市化过程的模拟是科学规划与管理城市系统及其变化的重要手段[9]。元胞自动机(CA)作为一种离散动力学模型,其 “自下而上”的研究思路充分体现了复杂系统局部个体行为产生全局、有秩序模式的理念[10,11],适用于复杂地理过程的模拟和预 测[12,13]。此外,CA模型又能很好地将时间和空间的动态变化有机结合起来[14,15],因此CA模型在城市扩展及土地利用变化研究中得到应用[16,17]。目前城市扩展CA模型的研究较多的关注在转换规则的智能获取方面,并取得了许多成果[21,22,23,24]。尽管转换规则的确定是CA模型构建的关键,但是现有城市扩展CA模型采用二元结构的元胞状态,元胞状态仅设置为城市与非城市用地二类。实际上,非城市用地包括的类型较多,不同类型的非城市用地向城市用地转换存在着一定的差异。目前城市扩张CA模型由于采用二元结构的元胞状态,在构建转换规则时,无法顾及不同类型的非城市用地向城市用地转移的差异性及其强度,从而影响了CA模型城市扩展模拟的精度与有效性。为此,本文从CA模型元胞状态的多元性出发,顾及非城市用地向城市用地转移的差异性及其强度,构建城市空间扩展元胞自动机模型,并以长株潭城市群核心区为例进行模拟实验与模型验证,以期提高城市空间扩展CA模型模拟的精度与实用性,为快速发展的城市化过程研究提供可靠的模型与方法。

2 顾及地类转换差异的城市空间扩展元胞自动机模型

2.1 元胞及状态

元胞状态与转换规则是元胞自动机模型主要组成部分,将30 m×30 m分辨率的土地利用栅格数据定义为元胞空间,每个栅格为一个元胞。传统的城市扩张CA模型中,元胞状态包括城市用地、非城市用地2种,在不同土地利用转换的差异性的基础上,本元胞自动机模型设置了5种元胞状态：
元胞状态Ⅰ：城市,城市用地;
元胞状态Ⅱ：非城市(1),水体;
元胞状态Ⅲ：非城市(2),耕地;
元胞状态Ⅳ：非城市(3),林地;
元胞状态Ⅴ：非城市(4),未利用地。

2.2 转换规则

不同的元胞状态在转换过程中存在一定的差异性,在顾及不同元胞状态转换特征的情况下,设置了如下转换规则：
转换规则1：城市用地向非城市用地转换的比例很小,在确定模型转换规则时,不予考虑。因此,当t时刻元胞的状态为Ⅰ时,在t+1时刻该元胞的状态仍为Ⅰ,即原有的城市元胞将保持不变。
转换规则2：在城市用地扩展过程中,河、湖作为生态用地一般不被占有,在确定模型的转换规则时,不予考虑。因此,当t时刻元胞的状态为Ⅱ时,在t+1时刻该元胞的状态仍为Ⅱ,即原有的水体元胞将保持不变。
转换规则3：当t时刻元胞的状态为Ⅲ或Ⅳ或Ⅴ,元胞未处于限制开发区（基本农田、生态保护区等）时,且元胞的转换概率大于一定的阈值,在t+1时刻该元胞的状态将更新为Ⅰ,即在下一时刻该元胞转变为城市元胞。

2.3 元胞转换概率

元胞自动机模型的转换规则是通过计算元胞的转换概率,并按照一定的阈值确定元胞下一时刻的状态实现的。本文在顾及不同用地类型在城市化过程中向城市用地转换的强度的基础上,再考虑土地适宜性和邻域因素,构建元胞自动机转换概率。中心元胞的转换概率计算公式如下：
P value = P weight × P neighbor × P logistic （1）
式中：Pvalue表示中心元胞的转换概率;Pweight表示不同类型的非城市用地向城市用地转移的强度;Pneighbor表示搜索范围内邻域元胞对中心元胞向城市用地转换的概率贡献值;Plogistic表示影响城市扩张的驱动因子对中心元胞向城市用地转换的概率贡献值。
不同类型的非城市用地由于其自身的特点、所处的位置以及向城市用地转换的难易程度的不同,将会导致不同类型的非城市用地向城市用地转换的强度不同。本研究中,通过统计新增城市用地中不同类型的非城市用地转换的比例关系,确定各类非城市用地向城市用地的转移强度（式（2））（图1）。

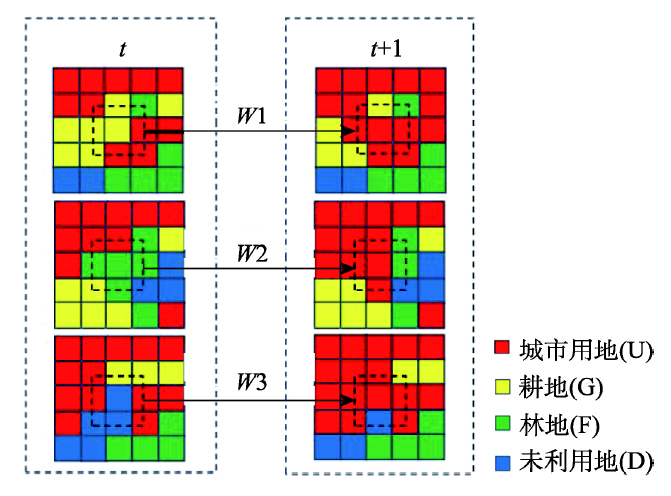

Fig. 1 Model of conversion intensity from different land-use types to urban land

图1 不同土地利用类型向城市用地转换强度模型

（1）确定Pweight
P weight = W i = Count ( L i → U | L → U ) Count ( L → U ) ( i = 1,2 , 3 ) （2）
式中：Wi表示不同用地类型向城市用地转换的强度;当i分别等于1, 2, 3时,Li→U表示分别由耕地、林地和未利用地转换为城市用地;L→U表示2期土地利用类型期间增长的城市用地。
（2）确定Pneighbor
关于中心元胞邻域内城市用地的搜索范围,本研究采用了扩展摩尔型（式（3））。
N moore = { v i = ( v ix , v iy ) | | v ix - v ox | ≤ 2 , | v iy - v oy | ≤ 2 , ( v ix , v iy ) ∈ Z 2 } （3）
式中：vix、viy表示邻居元胞的行列坐标值;vox,voy表示中心元胞的行列坐标值;Z 2表示二维整数集。扩展摩尔型的邻域搜索规则,使每个元胞都有24个 邻域元胞。中心元胞受邻域元胞影响被城市化的概率为：
P neighbor = 1 - 20 9 ( DevelopedRate - λ ) 2 （4）
DevelopedRate = ∑ 5 × 5 con ( S i , j = 1 ) 5 × 5 - 1 （5）
式（4）中：λ表示开发率,即城市用地的元胞数在所有24个邻域元胞中所占比例。当开发率为0.75时,邻域元胞对中心元胞的作用最显著,因此本文λ取值为0.75。式（5）中：con函数的作用是统计邻域内城市用地的元胞数;Si,j表示中心元胞邻域内元胞的用地类型数据,Si,j=1, 2, 3, 4, 5。
（3）确定Plogistic
影响城市扩张的因素中,除了邻域元胞的用地类型以外还包括中心元胞自身的驱动因子。驱动因子对中心元胞向城市用地转换的概率贡献值 Plogistic,通过逻辑回归方法（logistic）（式（6））确定。
P logistic = 1 1 + exp [ - ( β 0 + β 1 X 1 + β 2 X 2 + ∙ ∙ ∙ ) ] （6）
式中：βi（i=1, 2, 3,…）是不同驱动因子的权重;β0表示常系数;Xi（i=1, 2, 3,…）表示不同驱动因子的具体值。在求解驱动因子的权重时,采用SPSS软件确定城市用地转换相关的驱动因子的权重。

2.4 转换阈值的确定

为了确定最终元胞是否转换为城市用地,需要设定转换阈值。如果转换概率Pvalue比转换阈值大,则该元胞转换为城市用地,否则保持原有状态。由于城市在发展过程中某一地块是否城市化并不遵循固定的规律,即存在一定的偶然性,因此在设定转换阈值时,本研究采用随机阈值来表征这种偶然性（式（7））。
P rand = 1 + ( - lnγ ) α （7）
式中：Prand为转换阈值;γ为模型在运行过程中生成的0-1之间的随机数值;α为控制随机数γ对转换阈值影响大小的参数。

2.5 城市用地扩展结构的确定

为了确定目标年份城市用地扩展规模,本研究依据模拟基期至目标年份城市用地的扩展规模,进行一定幅度的上下浮动。浮动幅度以模拟过程中每迭代一次的城市用地扩展量为准。

3 应用实例

3.1 研究区及数据源

本研究选取地处中国中部的“两型”社会建设综合配套改革试验区——长株潭城市群的核心地带作为研究区域。该地区位于湖南省东北部,包括长沙、株洲、湘潭3市主城区以及部分郊区（图2）。该区以丘陵和盆地为主,交通便利,是整个湖南省经济发展水平和城市化水平最高的地区,在未来的发展规划中作为全省的核心增长极,具有率先发展的优势。

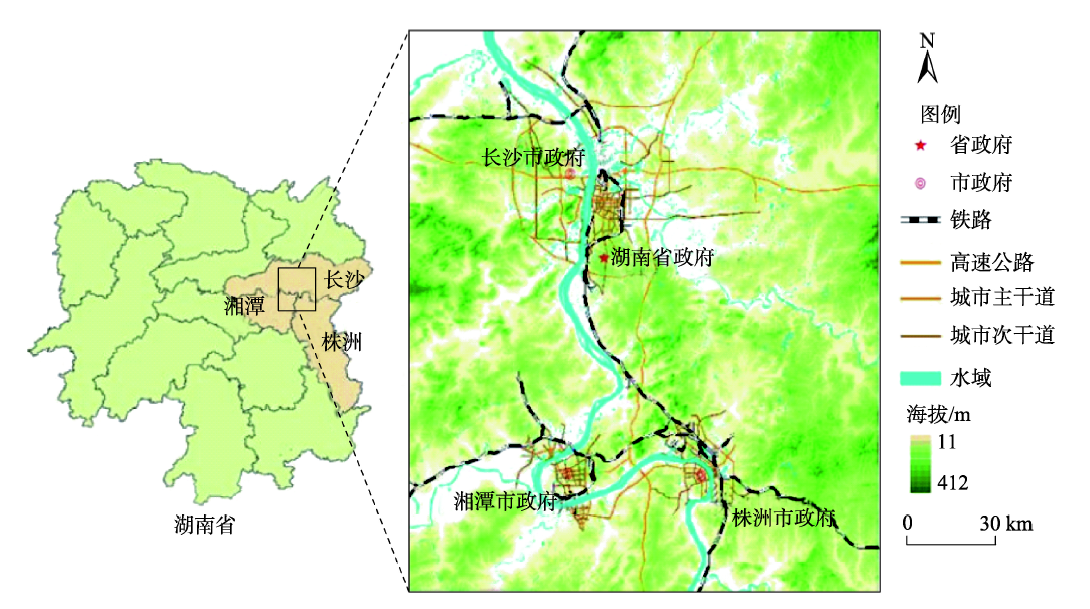

Fig. 2 Location of the study area

图2 实验区位置图

本研究选取了2001年和2010年2个时相的Landsat TM遥感影像进行分类,得到了建设用地、耕地、林地、水域和裸地5种用地类型的土地利用数据。2期土地利用数据的分类精度均在80%以上,能够满足本研究的精度要求[26]。研究区的海拔和坡度数据来源于中国科学院计算机网络信息中心国际科学数据镜像网站（http://www.cnic.cas.cn/zcfw/sjfw/gjkxsjjx/xxfw_sdb05/200909/t20090916_2486164.html）。2001年的交通道路等矢量数据来源于湖南省城市电子地图。社会经济统计数据来源于研究区相关统计年鉴。具体数据及其来源详见表1。
Tab. 1 Experimental data and its sources

表1 实验数据及其来源

数据类型 数据名称 数据来源
栅格数据 土地利用数据(2001、2010年),坡度、海拔数据 土地利用数据由相应时间段的Landsat TM数据解译获得,遥感影像来源于中国地理空间数据云,中国科学院计算机网络信息中心国际科学数据镜像网站
矢量数据 交通道路信息（高速、铁路、国道、省道、城市主干道、城市次干道） 国家基础地理信息中心
生活服务信息（宾馆酒店、车站码头、各级政府、汽车服务、商业网点、学校、医院、银行、邮政、电信）、工作便利信息（企事业单位、政府机关）、休闲娱乐信息（水上洲、水域、休闲娱乐场所、旅游景点、运动场馆、植被层） 湖南省城市电子地图
社会经济数据 人口密度、城市化率、人均 GDP、全社会固定资产 湖南省统计年鉴、长沙市统计年鉴、湘潭市统计年鉴和株洲市统计年鉴以及《长株潭城市群生态绿心地区总体规划(2010-2030)》、《长株潭城市群区域规划(2008-2020 年)》

注：本文的栅格数据分辨率均为30 m×30 m

3.2 模型主要参数确定

（1）为求得不同用地类型向城市用地转换的强度（Pweight）,首先利用2001年和2010年研究区的土地利用分类图（图3）进行叠置分析,获得不同类型的非城市用地向城市用地转换的区域（图4）;其次,依据式（2）计算出不同类型的非城市用地向城市用地的转移强度。本研究中耕地向城市用地转移的强度为0.244,林地向城市用地转移的强度为0.451,裸地向城市用地转移的强度为0.240。

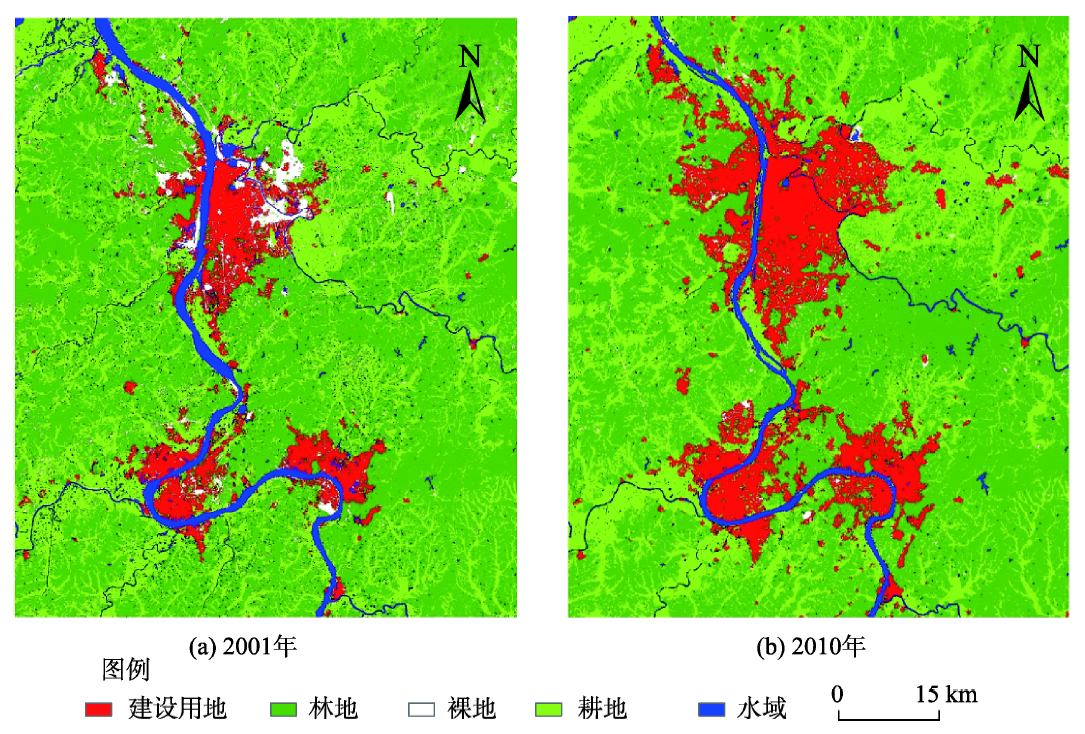

Fig. 3 Land use data

图3 土地利用数据

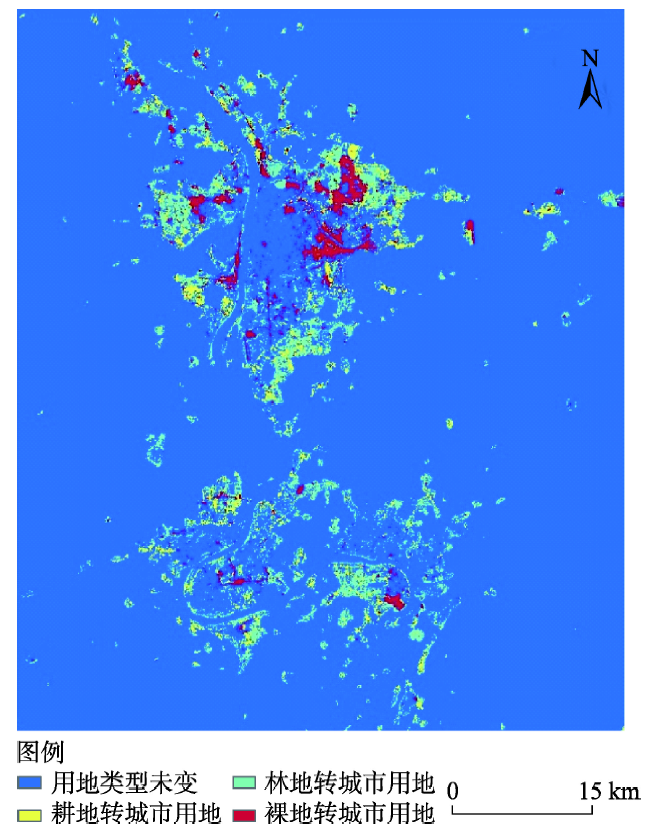

Fig. 4 Conversion intensity from different land-use types to urban land

图4 不同用地类型向城市用地转换强度

（2） 为确定城市扩张的驱动因子对中心元胞向城市用地转换的概率（Plogistic）,分析选定影响城市扩张的15个驱动因素,采用Logistic回归求得城市用地转换相关的驱动因子的权重（表2）。
Tab. 2 The driving factors and weights of urban land

表2 建设用地驱动因子及权重

驱动因子 权重 驱动因子 权重
生活服务（β1） -2.641 房价（β9） 4.627
坡度（β2） 1.734 城市化率（β10） 0.527
海拔（β3） 5.434 到国道距离（β11） 1.674
工作便利（β4） 5.442 到高速距离（β12） 0.842
到桥梁距离（β5） 1.243 到城市干道距离（β13） -2.517
人口密度（β6） 5.205 到城市环线距离（β5） 0.654
人均GDP（β7） 0.654 到省道距离（β6） 1.981
固定资产（β8） 0.340 常数（β0） -7.172

3.3 模拟结果及分析

以2001年的土地利用数据为基期数据,利用本文构建的城市扩展元胞自动机模型模拟2010年的城市用地空间格局。模拟过程中设定城市用地规模以2010年实际城市用地规模为基准,上下各浮动100 hm2作为模拟的上下限。经过71次迭代,模拟获得2010年城市用地空间格局,并利用2001年土地利用数据与2010年模拟数据,获得2001-2010年城市用地扩展空间格局。
2010年实际的城市用地规模为71 797.05 hm2（图5（a)）,2010年模拟的城市用地规模为71 777.34 hm2 （图5(b)）;2001-2010年实际的城市用地扩展规模为35 973.18 hm2（图6(a)）,2001-2010年模拟的城市用地扩展规模为35 804.16 hm2（图6(b)）,城市用地的空间扩展方向模拟结果与实际城市扩展的布局也具有较高的空间一致性。

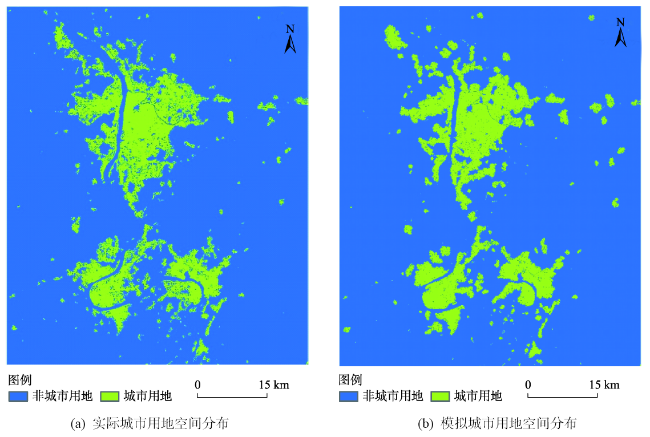

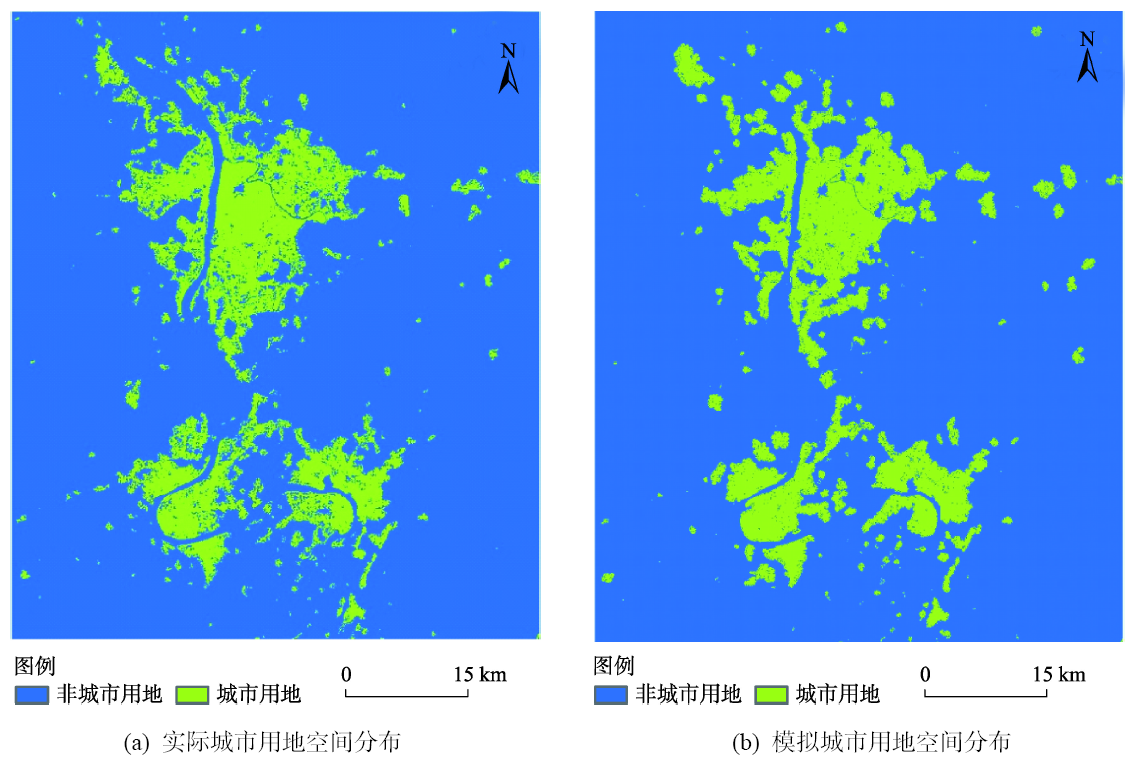

Fig. 5 Spatial distribution of actual urban land and modeling urban use in 2010

图5 2010年实际城市用地与模拟城市用地空间分布

3.4 模型可靠性分析

为了验证模拟结果的可靠性,利用2001-2010年的实际城市用扩展与模拟结果（图6）,叠加运算 获得二者的差异（图7）,计算城市用地扩展模拟 的正确率达到68.66%,即有49 295.85 hm2的城市用地得到了正确模拟。本研究除了利用点对点模拟精度对模型的可靠性进行分析外,还引入了混淆矩阵对模型的可靠性进行了全面评价（表3）。通过混淆矩阵可以看出2010年的模拟中精度为96.08%;Kappa系数为0.675。城市用地扩展的模拟结果与实际空间格局具有较高的一致性。

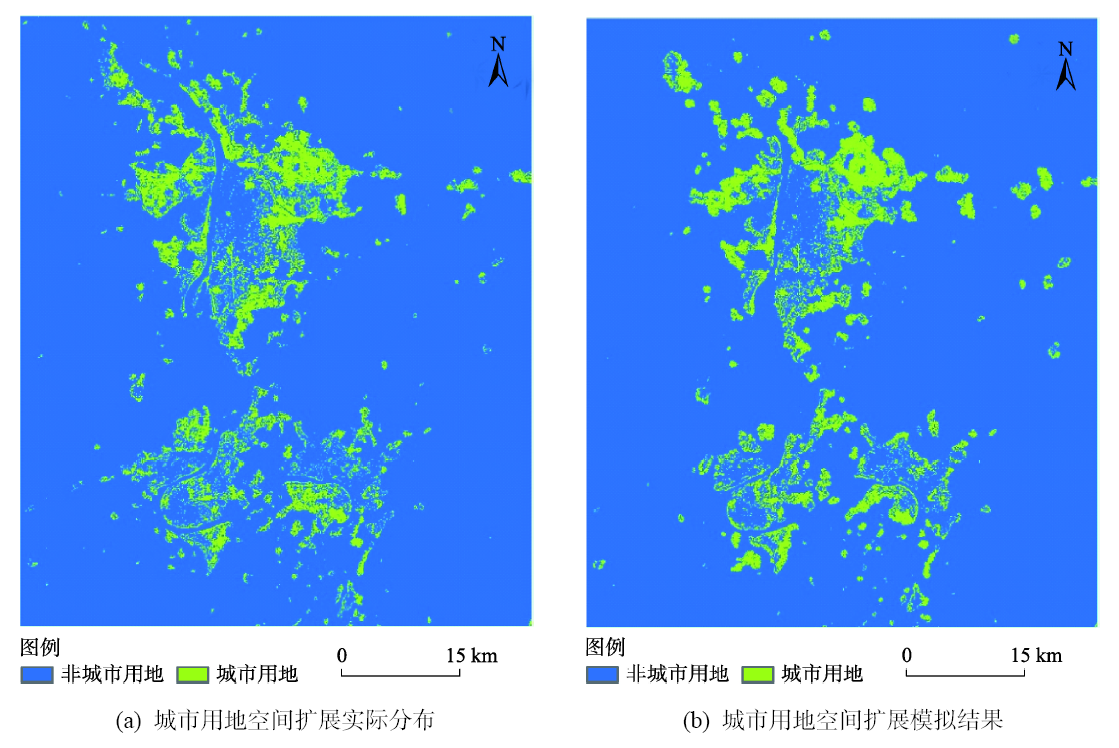

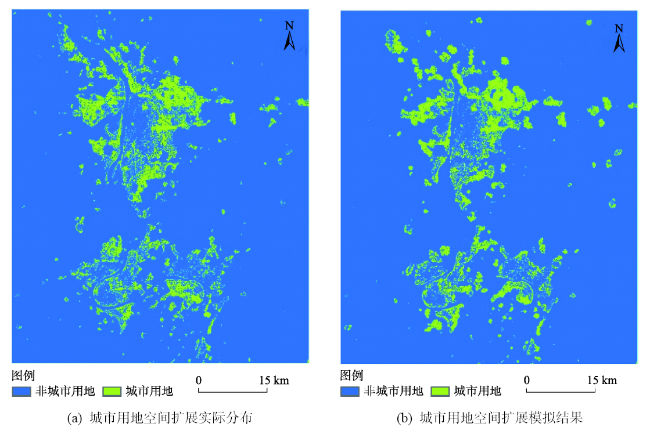

Fig. 6 The spatial distribution of actual new urban land use and modeling urban land use from 2001 to 2010

图6 2001-2010年城市用地实际空间扩展及模拟结果

Fig. 7 Overlay results of simulation and status Quo of urban land in 2010

图7 2010年城市用地扩展模拟结果与实际分布的差异

Tab. 3 Confusing matrix of the simulation results of 2010

表3 2010年模拟结果混淆矩阵

模拟
不转变 转变 正确比/%
实际 不转变 5821601 123389 97.92
转变 125267 274435 68.66
总精度/% 96.08
Kappa系数 0.675
为了进一步验证本模型的模拟效果,利用传统的基于logistic的元胞自动机模型的结果进行了对比分析（图8）。结果表明,本文构建的模型的模拟准确率较传统的基于logistic的元胞自动机模型的模拟准确率提高了4.25%。

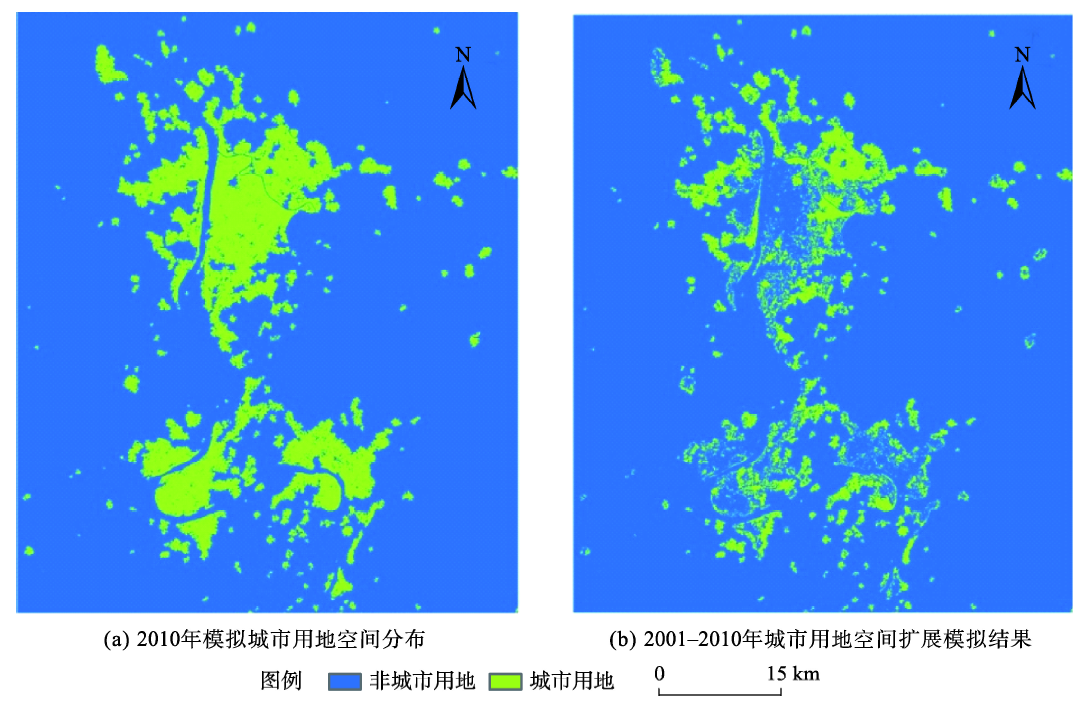

Fig. 8 The traditional simulation results of logistic-based cellular automata model

图8 传统基于logistic的元胞自动机模型模拟结果

4 结论与讨论

（1）以CA模型为基本框架,根据城市用地扩展过程的特点,构建了顾及地类转换强度的城市扩展元胞自动机模型。该模型设置了5种元胞状态,在元胞自动机模型转换规则的确定中,充分考虑不同类型非城市用地向城市用地转换差异性及其强度。
（2）实验模拟结果表明,模拟结果与真实数据相比具有较高的一致性,城市扩展模拟结果的 Kappa系数达到了0.675,较不考虑地类转换强度的城市扩展CA模型模拟精度提高了4.25%,取得了较为理想的模拟结果。
（3）同类型的非城市用地向城市用地的转换不仅要考虑土地本身的属性和其转换为城市用地的适宜性,这个转换的过程还掺杂着不同社会群体的用地意愿,这是本研究未考虑的因素。在后续的研究中,将充分考虑到这方面的影响,以期达到更科学合理的模拟效果,为相关部门提供参考和依据。
