1 引言

Argo海洋浮标作为移动对象随海流自由漂浮,位置频繁更新且规模空前。目前,国内外建立的资料中心主要以关系型数据库[1,2]和文件型数据库对Argo浮标数据文件进行管理[3,4],如法国海洋开发研究院、美国全球海洋数据同化实验数据中心以及我国的Argo实时资料中心。但随着浮标时空数据的爆发式增长,这种管理方式效率低下的弊端逐渐暴露出来,传统的数据库索引方式无法满足查询效率上的需求[5]。同时,由于投放批次不同,导致获取信息的频率不一致（取决于传感器类型）和获取时刻不同步（取决于投放时间）[6,7],Argo浮标数据总体上呈现间隔更新（准实时性）、全球海域持续观测（海量性）、时空异变（时空随机性）等不同于一般时空数据的特征,致使现有的时空索引结构也难以适应实际应用。因此,必须针对数据建立专门的时空数据索引,以提高海洋环境重构与分析过程中所需的检索效率并解决数据实时更新的代价问题。
为了满足对时空数据的时空查询的需求,实现有效存取和快速分析,在空间索引和时间索引基础上提出了时空索引[8,9]。目前已有的时空索引技术研究主要是基于空间索引实施改进。
近年来,随着应用的综合性要求日益突出,全时段的移动对象数据模型及其时空索引方法被深入研究[10,11],国内学者利用上述基础时空索引方法针对不同应用的改进方法也层出不穷。基于R*-tree将空间与时间统一构造的VC-tree（Virtual Column-tree）[12],将空间物体用生成时刻的最小外包围矩形表示,同时树的节点中保存生成时间的值和矩形框扩展的速度,随着时间的增长,存活的物体在时间维上增长,满足了时间片和时间段的查询效率要求。该方法假设对象移动的速度和方向保持不变,而在实际情况中难以达到条件。丁治明[13]针对移动对象更新频率快,索引更新代价高的问题,提出了DSTR-Tree（Dynamic Sketched Trajectory R-tree）索引方法,将索引空间划分成等距栅格,通过栅格单元对每一条时空轨迹进行概略化,并以概略化轨迹单元为基本索引记录单位建立R树索引。通过对移动对象轨迹的粗化,判断轨迹变化是否跨越栅格来决定对索引的更新。该方法在时间维上处理不足,时空范围查询的效率不佳。陈静等[14]对HR-tree（Historical R-tree）[15]进行扩展,将存储对象的响应时间段的状态存储到一个时间片内形成时间块,在一定程度上解决了HR-tree结构时间切片过多的问题,但索引消耗空间过大且维护成本高。彭召军等[16]面向频繁更新的位置数据,提出了一种基于延迟更新和备忘录更新/插入相结合的移动对象索引结构LUMR*-tree（Lazy Update Memo R*-tree）,在不改变索引结构的前提下快速完成更新操作,获得较好的更新性能的同时也牺牲了部分查询性能。龚俊等[17]兼顾了时空索引的存储效率、查询效率和查询类型,提出了HBSTR-tree（Hash & B combined Spatio-Temporal R-tree）索引结构,以STR-tree（Spatio-Temporal R-tree）[18,19]作为主体结构实现时空范围查询功能,结合Hash表和B*-tree分别用于维护索引结构和目标对象的轨迹查询的优化。该方法充分利用了以上3种结构的优势,在索引创建效率和多种方式查询效率之间找到了较好的平衡点。
索引设计既要了解数据特点,还要考虑创建 效率、存储利用率、查询效率、查询种类等需求的影响[20]。从现有的研究成果来看,应用于海洋浮标数据的管理或多或少存在缺陷,主要体现在以下2个方面：① Argo浮标数据海量且观测时间跨度较长,采用时空格网类型索引冗余过大;而针对同一浮标的轨迹建立STR-tree索引,过长的轨迹容易造成STR-tree的外包矩形之间重叠率过高,进一步导致搜索效率的降低。② Argo浮标采用准实时观测的方式以不同的频率进行采样且频率相对稳定,观测数据时间粒度相比较一般的轨迹数据较大,更新频率一般以天为单位,现有的方法忽视了更新频率对索引结构优化带来的影响。基于上述情况,本文提出了一种多频率STR-tree索引与格网索引的混合索引方法,简称MFSTR-tree（Multi-Frequency Spatio-Temporal R-tree）。

2 MFSTR-tree索引

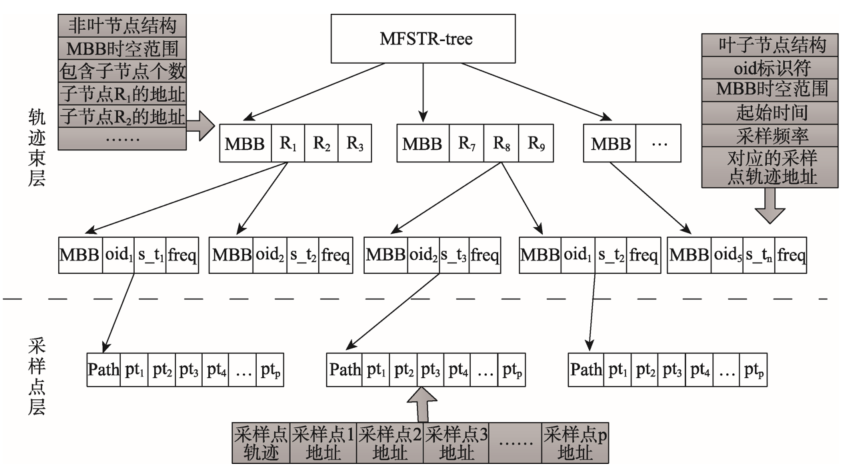

MFSTR-tree采用轨迹束层索引和采样点层索引上下2个层级嵌套组合,结构如图1所示。
Fig. 1 Construction of MFSTR-tree index

图1 MFSTR-tree索引结构

同一个移动对象的连续采样点本身具有邻接关系,为了尽可能的保存轨迹信息,第一层级以轨迹束（Trajectory Bundle）作为存储单元构建STR-tree索引结构。采用最小外包矩形MBB（Minimal Bounding Box） 进行时空迭代划分。本文首先借鉴影像分层的思想,在时间维上根据移动对象的更新频率对时空数据实施抽析,形成不同时间分辨率的采样点数据层。根据高低频率设置不同参数p形成动态轨迹束,p为轨迹束储存的采样点数量,将动态轨迹束作为单独的叶子节点插入到STR-tree中的对应最小外包矩形中。目的是保持STR-tree索引算法结构灵活、数据冗余少等优点的同时,使轨迹束的形态更加均匀,避免轨迹过长导致的MBB 重叠过多或轨迹过短导致的MBB数量过多,从而 引起的索引效率降低。通常浮标在采样过程受 天气或其他外因影响会发生频率跳变形成粗差,对于这种情况一般采用在跳变位置切割为2条轨迹来处理。
MFSTR-tree索引继承了STR-tree索引的优势,在采样点层下进一步优化,利用时间维的连续性和同一浮标采样更新频率基本稳定的特点,对每一条轨迹束内的采样点层根据时间维建立二次格网索引。目的是通过对时间维约束,减少对符合查询条件的轨迹束内的采样点的判断次数。利用轨迹束节点中的频率信息和起始时刻通过计算快速定位符合查询条件的采样点,过滤掉大部分不满足时间约束条件的点,避免了对符合条件的轨迹束内全部采样点的遍历,减少了候选采样点判断的时间。

3 算法实现

本节将对MFSTR-tree的主要的插入和查询算法进行介绍。对涉及的参数作以下几点说明：轨迹束层的非叶节点为TNode={MBB, father, child},叶节点LeafNode={MBB, father, startTime, freq, data },其中,MBB为该轨迹的最小包围盒,child是包含的孩子节点,father是包含该节点的父节点。待插入的轨迹采样点Point={oid, cycle, time, loc, freq},其中oid为浮标标识符;cycle是采样航次;time是采样时间;loc是采样坐标;freq是该浮标的采样频率;轨迹束Path={oid, Point1, Point2,…, Pointn}。

3.1 MFSTR-tree索引的插入算法

算法描述：MFSTR-tree索引的插入算法
算法输入：浮标采样点数据集Points,每个叶节点LeafNode的轨迹采样点系数β,用于确定不同频率的轨迹束采样点数量阈值p。
算法输出：更新后的MRSTR-tree索引结构。
算法流程：
（1）频率分层。将数据集Points按采样频率Point.freq进行横向分层,若不存在该频率分组则为其创建新分层,转入步骤（2）。
（2）分组排序。将每个频率分层内的采样点依据浮标标识符Point.oid进行分组,并依据采样点的时间Point.time顺序进行排序,形成以浮标为单元的完整轨迹序列Path。
（3）未满轨迹束插补。搜索每个轨迹序列Path前序采样点所在的叶节点LeafNode,利用oid和第一个采样点Point1的采样时刻进行判断。判断该叶节点上的已有的采样点个数n是否达到该子树叶节点的采样点阈值p,如果n<p,说明该叶节点未满,则将Path中的前p-n个采样点直接补充到LeafNode,同时更新Path,将已插入的采样点删除,转入步骤（4）;否则,说明该浮标的前序采样点所在叶节点已满,无需插补,直接转入步骤（4）。
（4）剩余轨迹序列切割。对剩余轨迹序列Path根据时间范围TRange进行切割,形成若干段轨迹子序列Path[i]作为待插入的新轨迹束（其中TRange由采样点阈值和采样频率共同决定）,切割后的子序列数量为：
Coun t Pat h [ ] = ptNum × f p （1）
式中： Coun t pat h [ ] 为轨迹切割得到的轨迹束数量;f为采样频率;p为轨迹束容纳的采样点阈值。

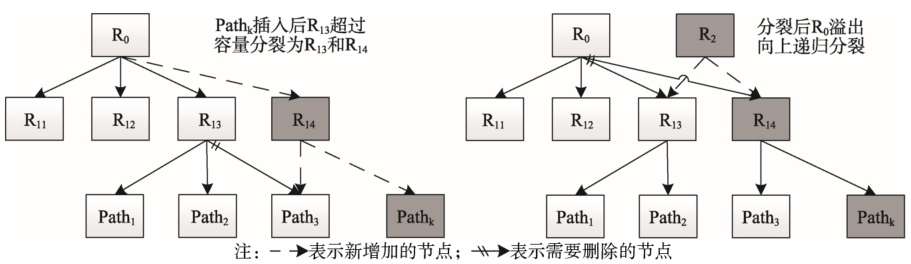

（5）新轨迹束插入。对步骤（4）中的待插入轨迹束依次采用ChooseLeaf子算法来选择STR-tree中合适位置的叶节点LeafNode插入轨迹束path[i],如果非叶节点TNode内保存的叶节点超过了参数p,则TNode分裂为2个节点TNode1和TNode2,这两个节点包含了原来TNode内中所有的轨迹和新插入的Path[i]。如果叶节点分裂后其父节点没有上溢,转入步骤（6）,否则采用AdjustTree子算法对STR-tree做向上递归分裂处理,直至根节点后转入步骤（6）,如图2所示。子算法ChooseLeaf和AdjustTree的作为本算法的核心部分,这里采用伪代码进行介绍如下。
Fig. 2 Insertion of trajectory bundles in MFSTR-tree index

图2 MFSTR-tree轨迹束插入

Fig. 3 Schematic diagram of query algorithm

图3 采样点筛选过程示意图

（6）算法结束。
算法1伪代码：ChooseLeaf（叶节点选择）
Input：Path,STR-tree
Output：InsertNode
Begin
TNode←Root ：目标节点TNode初始化为根节点
minExtChild.Clear( ) ：minExtChild清空,minExtChild为TNode的子节点中插入轨迹束后MBB扩展最小的子节点
while TNode.child != NULL do：TNode有子节点时执行下列操作
minExtChild←TNode：minExtChild初始化为当前操作节点
for each (child in TNode )：对TNode的子节点进行遍历
if
(minExtChild.Add(Path).MBB-minExtChild.MBB)> (child.Add(Path).MBB - child.MBB) ：选择扩张最小的子节点child
minExtChild←child：child赋值给minExtChild
TNode←minExtChild：目标节点TNode更新为minExtChild,实现向下的遍历
return TNode：返回TNode得到最终扩张最小的叶节点
End
算法2伪代码：AdjustTree（树结构调整）
Input：STR-tree, InsertNode, p
Output：STR-tree
Begin
TNode←InsertNode：TNode为目标节点,初始化为插入节点InsertNode
while TNode.father != NULL do：TNode父节点不为空时,执行下列操作
TNode.father.ExtensionMBB( )：调整TNode父节点的外界矩形MBB
if TNode.child>p：如果TNode插入轨迹束后子节点数量大于阈值p
TNode.SplitNode( )：TNode分裂
TNode←TNode.father：TNode更新为TNode的父节点,实现向上的递归
End

3.2 MFSTR-tree索引的查询算法

算法描述：2种不同类别时空查询算法
算法输入：已构建的MFSTR-tree结构,查询条件
算法输出：满足查询条件的采样点集
算法流程：
查询算法整体流程主要分为2个阶段：
（1）叶节点搜索过程
根据查询的时空范围对MFSTR-tree采用自上而下进行检索,得到满足条件的所有叶节点（即MBB与查询范围有重叠）得到一次查询结果,过程如下：
① 以根节点作为目标节点TNode,查找最小外包矩形MBB与查询范围相交的子节点。
② 若子节点非叶节点,则上一步中得到的子节点依次作为目标节点TNode,向下遍历查找最小外包矩形MBB与查询范围相交的子节点。
③ 若子节点为叶节点,则标记为符合查询条件的叶节点直至找到全部符合条件的叶节点。
（2）采样点筛选过程

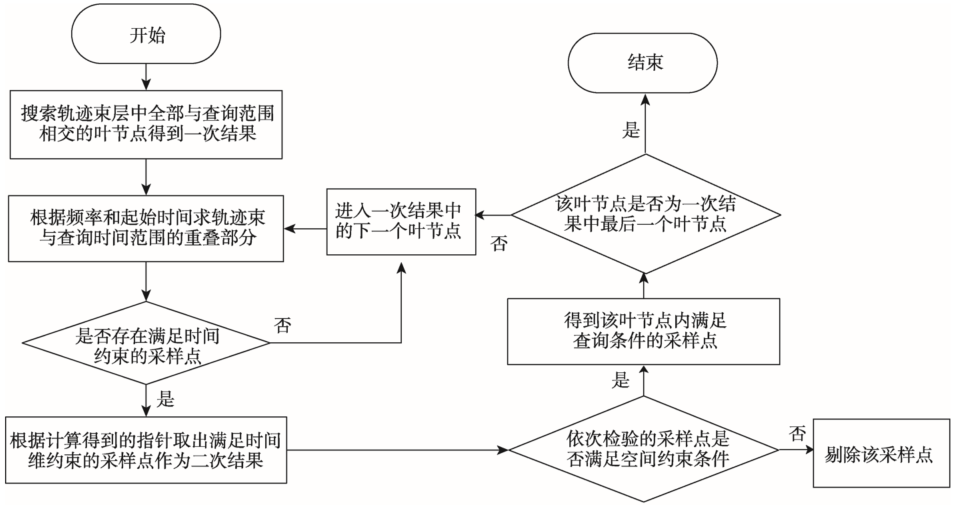

对一次结果中每个叶节点中的采样点进行筛选,利用轨迹束的频率和起始时间在时间维度上约束得到二次结果,最后在进行空间约束的检验得到最终满足条件的所有采样点,流程如图3所示。查询算法根据条件又细分为单时间切片查询和时空范围查询,二者的区别主要体现在利用时间约束条件对采样点进行筛选求二次结果过程中。
① 单时间切片查询
对一次结果的叶节点内采样点进行筛选时,无需进入节点内对轨迹束的每一个采样点进行判断,利用频率和叶节点的startTime判断该叶节点内的Path中是否存在t时刻的采样点。判断方法依据 式（2）,rem等于0则取出该采样点作为候选;否则不存在。直至找到所有满足时间约束的候选采样点输出二次结果。
rem = t - startTime mod f （2）
式中：t为查询时刻;f为频率;mod表示取余数运算。
② 时空范围查询
计算一次结果中的叶节点轨迹束的时间跨度[ta,tb],逐个求该节点的时间跨度与查询条件中的时间段[ti,tj]的重合部分[tm,tn]（式（3））：若[tm,tn]为空,则跳过该叶节点;若[tm,tn]= [ta,tb],则输出该叶节点内全部候选采样点;否则,根据[tm,tn]筛选输出所有满足时间约束的候选采样点。
t m , t n = t a , t b ∩ t i , t j = startTime , startTime + ( p - 1 ) × freq ⋂ t i , t j （3）

4 实验与分析

4.1 实验环境与数据

实验硬件环境为Intel Core i7-6700HQ 2.60 GHz CPU,16.0GB内存。软件环境为Microsoft Windows 10操作系统（64位）,Visual C++开发语言,编译环境为Visual Studio 2015（社区版）。实验采用全球2015年1-12月的Argo浮标历史数据,包括4299个浮标共126 844个采样点,数据集来自中国Argo实时资料中心。用于对比的3种索引中3DR-tree主体的扇叶（fans）的最大和最小参数分别为8和4,STR-tree和MFSTR-tree的叶节点中的轨迹束层的轨迹时间跨度为50 d。

4.2 构建效率实验分析

对HR-tree、STR-tree与本文的MFSTR-tree构建效率的对比实验包括存储空间效率和构建时间效率2方面。
表1是3种索引构建效率的多项指标对比结果其中,采样点插补访问节点数表示查找对应的未满前序轨迹束插补采样点时访问的节点数;新轨迹束插入访问节点数表示没有找到未满的前序轨迹束时创建新的轨迹束插入时访问的节点数。具体分析情况如下：
（1）构建存储效率
3种索引的主体框架均采用3DR-tree,所占存储空间主要包括采样点数据本身和3DR-tree的体积2部分。由于每个采样点数据的大小为2 KB且数目相同,因此,所占存储空间大小的差异主要由3DR-tree部分的结构大小引起。表1中3DR-tree节点数目中可以看出,由于采用了轨迹束的思想,将属于同一移动目标的采样点序列按时间序列分段作为3DR-tree的叶节点进行存储,相比较HR-tree的序列快照模型,STR-tree和MFSTR-tree的3DR-tree部分的节点数目要缩小了约n/p（n为HR-tree时间切片的厚度,p为轨迹束中的平均点个数）,部分降低了存储空间大小。在此基础上,本文提出的MFSTR-tree中的动态轨迹束能够根据移动目标的更新频率调整单条轨迹束采样点的数量,进一步将3DR-tree的节点数目和存储空间压缩。
（2）构建时间效率
表1中采样点插补访问节点数可以看出,HR-tree索引构建时采用直接插入采样点的方式,因此在时间效率上具有绝对优势。而STR-tree和MFSTR-tree的的插入过程包括已有空缺轨迹束的插补和新轨迹束插入2部分组成,这2部分都需要对符合要求的叶节点进行搜索,因此效率不及HR-tree,本文方法构建的动态轨迹束数量上少于一般STR-tree,同样在时间效率上略占优势。
Tab. 1 Efficiency comparison of index generation

表1 索引构建效率对比结果

索引类型 3DR-tree节点数目 存储空间/KB 采样点插补访问节点数 新轨迹束插入访问节点数 节点分裂次数 构建用时/s
HR-tree 165 247 280 883 0 890 168 29 241 2.031
STR-tree 29 707 276 437 4 621 861 167 889 6529 3.122
MFSTR-tree 25 991 276 279 3 910 859 145 595 5678 2.783

4.3 查询效率实验分析

本节进行单时间切片查询和时空范围查询性能两方面的对比和分析。时空查询窗口的大小分别为实验区域内各维度轴向区间的1%,10%,20%（时间切片查询效率的时间维大小为0）,查询位置随机生成,取10 000次查询平均值作为结果。其中,访问节点数为查询过程中需要访问的节点数目,MBB求交次数为时空查询范围与待判断节点的最小外包矩形的浮点计算次数。
（1）单时间切片查询效率

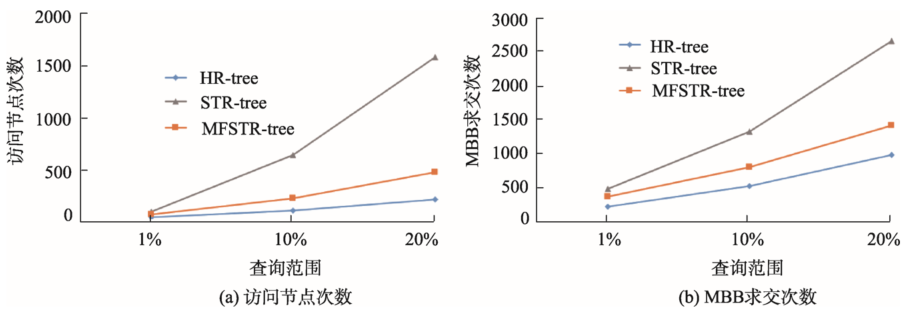

实验结果如表2所示,从图4的对比结果不难发现,随着查询窗口的不断增大,STR-tree和MFSTR-tree索引无论是在访问节点数还是MBB求交次数均大于HR-tree索引,因此查询效率低于HR-tree,其中STR-tree索引效率降低尤为突出,经过改进的MFSTR-tree在时间切片查询中的效率虽仍不及HR-tree,但已经得到了较大改善。主要原因在于：① STR-tree和MFSTR-tree以一条轨迹束作为3DR-tree节点上的基本存储单元,二者相比于HR-tree本身存在节点MBB重叠率高的缺陷,特别是在维度增加的情况下对效率的影响极为显著;② MFSTR-tree在轨迹长度上基于频率的动态控制手段有效降低了轨迹节点的重叠率,同时在命中目标轨迹节点后利用频率和起始时间筛选轨迹中满足条件采样点的方式减少了采样点的访问数量,虽然效率仍不及HR-tree,但已部分弥补了STR-tree在时间切片查询效率中的严重不足。
Tab. 2 Efficiency comparison of time slices queries

表2 单时间切片查询实验结果

索引类型 查询空间范围/% 访问节点次数 MBB求交次数
HR-tree 1 37 207
10 104 511
20 207 966
STR-tree 1 93 464
10 635 1311
20 1569 2645
MFSTR-tree 1 64 354
10 221 791
20 469 1405

Fig. 4 Efficiency comparison of time slices queries

图4 单时间切片查询效率对比

（2）时空范围查询效率

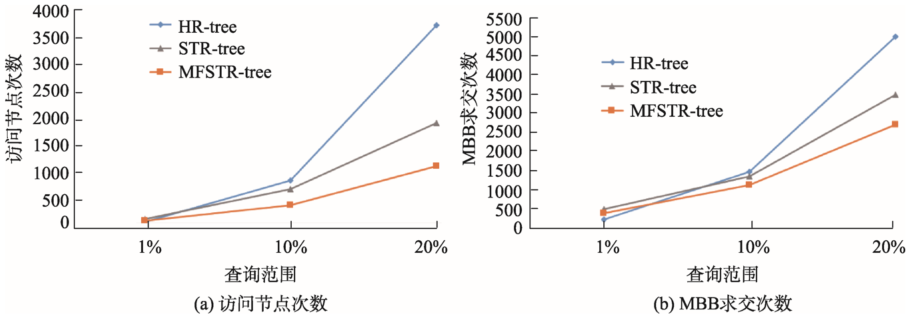

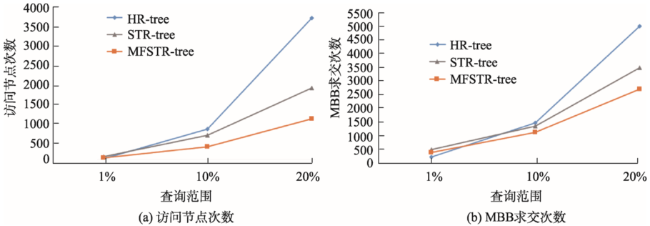

表3是3种索引时空范围查询效率实验结果。从图5的对比中不难发现当查询范围扩展到时空,随着查询窗口的增大,HR-tree的效率明显降低,无论是访问节点数还是MBB求交次数都先后超越了STR-tree和MFSTR-tree。访问节点数分别在查询窗口大约为2%和4%超过MTSTR-tree和STR-tree;MBB求交次数在3%和7%超过,其中MFSTR-tree相比于普通STR-tree在时空范围查询效率上依然保持一定优势。分析原因在于：① HR-tree的序列快照模型将时间和空间信息分别维护,造成了索引本身体积较大,随着时间跨度增加,访问的节点数成倍增加,导致其效率急剧降低。另外2种索引由于同时保留了部分轨迹和轨迹间的空间邻近关系,搜索到达轨迹束层时,仅通过存储位置的计算可过滤掉大量无关的轨迹束节点,因此优势得以体现。② MFSTR-tree索引方法基于轨迹束的更新频率根据式（3）通过求交计算的方式筛选掉大量的无效采样点,因此效率得以提升,而STR-tree仍需要对轨迹束内的采样点逐个进行判断。
Fig. 5 Efficiency comparison of spatial-temporal range queries

图5 时空范围查询效率对比

Tab. 3 Efficiency comparison of spatio-temporal range queries

表3 时空范围查询实验结果

索引类型 查询时空范围/% 访问节点次数 MBB求交次数
HR-tree 1 39 216
10 811 1458
20 3687 4989
STR-tree 1 96 474
10 650 1332
20 1874 3475
MFSTR-tree 1 67 370
10 349 1107
20 1076 2694

5 总结

本文概述了当前面向移动对象的2类时空索引方法以及其改进方法,分析对比了多种方法的优缺点。结合海洋浮标数据的特点,基于STR-tree建立了多频率下的混合索引结构MFSTR-tree。本文将轨迹数据的更新频率和STR-tree在搜索效率上的优势相结合实现算法的改进,并描述了相应的操作算法。实验结果表明：该方法在保证构建时间效率和存储效率的前提下,查询效率方面,HR-tree在单时间片查询中仍保持天然的优势效率远大于另外两种,优化后MFSTR-tree的相比于一般STR-tree提升近40%;而在时空范围查询效率对比中,随着查询窗口大小扩展至总体范围4%以后,HR-tree的查询效率下降明显,其中MFSTR-tree在原有STR-tree基础上进一步优化,提升了轨迹束中采样点筛选过程中的效率,因此优势更为明显,实现了对本文算法的验证。
