基于SRTM数据的广东新一代天气雷达覆盖研究

  • 李明凤 , 1, 2 ,
  • 闵超 1, 3 ,
  • 张阿思 1, 3 ,
  • 肖柳斯 1, 4 ,
  • 黄朝盈 5 ,
  • 詹棠 6 ,
  • 陈生 , 1, 3, *
展开
  • 1. 中山大学大气科学学院,珠海 519082
  • 2. 云南省瑞丽市气象局,瑞丽 678600
  • 3. 广东省气候变化与自然灾害研究重点实验室,广州 510275
  • 4. 广州市气象台,广州 511430
  • 5. 广西师范学院地理科学与规划学院,南宁 530001
  • 6. 珠海市国家气候观象台,珠海 51900
*通讯作者：陈 生（1979-）,男,博士,教授,主要从事遥感定量降水产品的不确定分析。E-mail:

作者简介：李明凤（1994-）,女,助理工程师,主要从事短时临近预报研究。E-mail:

收稿日期: 2018-03-25

  要求修回日期: 2018-05-03

  网络出版日期: 2018-08-24

基金资助

中山大学“百人计划二期”急需青年杰出人才项目（74110-52601108）

中国气象局预报员专项（CMAYBY2018-052）

广东省气象局科研项目（2015Q15）

收起

Analysis of CINRAD Coverage in Guangdong Province Based on SRTM Data

  • LI Mingfeng , 1, 2 ,
  • MIN Chao 1, 3 ,
  • ZHANG Asi 1, 3 ,
  • XIAO Liusi 1, 3, 4 ,
  • HUANG Chaoying 5 ,
  • ZHAN Tang 6 ,
  • CHEN Sheng , 1, 3, *
Expand
  • 1. School of Atmospheric Sciences, Sun Yat-sen University, Zhuhai 519082, China
  • 2. Ruili Meteorological Bureau, Ruili 678600, China
  • 3. Guangdong Province Key Laboratory for Climate Change and Natural Disaster Studies, Guangzhou 510275, China
  • 4. Guangzhou Observatory, Guangzhou 511430, China
  • 5. School of Geography and Planning, Guangxi Teachers Education University, Nanning 530001, China
  • 6. Zhuhai National Climate Observatory,Zhuhai 519000, China
*Corresponding author: CHEN Sheng, E-mail:

Received date: 2018-03-25

  Request revised date: 2018-05-03

  Online published: 2018-08-24

Supported by

“100 Top Talents Program” at Sun Yat-sen University, No.74110-52601108

China Meteorological Administrator Forecaster Special Item, No.CMAYBY2018-052

Guangdong Meteorological Service Research Project, No.2015Q15.

Copyright

《地球信息科学学报》编辑部 所有
Fold

摘要

本文利用SRTM3高分辨率的数字高程模型（DEM）对广东省已建成的12部新一代天气雷达分别进行地形阻挡分析。结果表明,在低仰角（0.5°）的观测结果中,韶关、连州以及肇庆雷达受地形阻挡较严重,深圳、阳江、梅州和汕尾的雷达也有大面积阻挡区域,其余雷达的覆盖效果均很好。随着扫描仰角的抬高,地形对雷达波束的阻挡有所减弱。从第4个仰角 （3.4°）开始,所有雷达均无地形阻挡。在海拔5 km范围内12部雷达可以完全覆盖广东全省,大部分地区至少有4部雷达重叠。离地3 km和海拔3 km的雷达覆盖情况均显示,除广东省北部和西北部极少部分地区没有雷达覆盖外,大部分地区均有2部以上雷达覆盖,珠江三角洲入海口一带甚至有4~6部雷达重叠。在离地2 km范围内,广东省雷达组网能够有效覆盖广东省大部分区域。在离地1 km范围内,广东省北部和西北部雷达覆盖效果不太理想,存在较大的空白区。在离地高度2 km和海拔高度3 km以上,雷达组网基本可以覆盖广东全境,因此可以认为广东省雷达的总体布局较好。

关键词： 新一代天气雷达; 数字高程模型; 地形阻挡; 雷达覆盖; 扫描方式

本文引用格式

李明凤 , 闵超 , 张阿思 , 肖柳斯 , 黄朝盈 , 詹棠 , 陈生 . 基于SRTM数据的广东新一代天气雷达覆盖研究[J]. 地球信息科学学报, 2018 , 20(8) : 1201 -1208 . DOI: 10.12082/dqxxkx.2018.180121

Abstract

The China Meteorological Administration (CMA) has constructed a radar network of China next generation weather radar (CINRAD) to detect precipitation. In order to investigate the coverage condition of weather radar network, high-resolution digital elevation data of SRTM3 were used to analyze the terrain-blockage of 12 weather radars deployed in Guangdong Province. The beam blockage by mountain was calculated with the following method. Firstly, if the first tilt radar beam is blocked up to 50%, then it is considered that the radar beam does not scatter in the forward direction and the radar beam will jump to the next tilt at the blocked area, the obstructed slant range will be replaced by the second elevation. Secondly, if the mountain peaks are still higher than the radar beam and the radar beam is blocked up to 50%, the third tilt will be adopted. Results show that Shaoguan, Lianzhou and Zhaoqing radars suffer from serious beam blockage at the lowest elevation (0.5°). Additionally, Shenzhen, Yangjiang, Meizhou and Shanwei radars have large blocked areas at 0.5° elevation scan while the rest of radars have a very good coverage. With the raise of radar elevation, the beam blockage will be weaked or the more beams will clear the surface. At 3.4° elevation, all of 12 radars do not suffer from beam blockage. The 12 radars can completely cover Guangdong Province within the height of 5 km above mean sea level (MSL), and there are four adjacent radars in most areas. Radar coverage maps at the height of 3 km above ground level (AGL) and 3 km above MSL show that only a few regions in northern and northwestern Guangdong Province have no radar coverage, while most areas generally have more than 2 radars coverage, and there are 4-6 radars overlapping in the Pearl River Delta area. Within the height of 2 km AGL, the CINRAD network can effectively cover most regions of Guangdong province. Only within the height of 1 km, radar coverage in the northern and northwestern Guangdong Province is a little poor. Generally, the CINRAD network can monitor almost the entire Guangdong Province at height of 2 -3 km AGL and 3-5 km above MSL, thus, the distribution of radar is relatively good in Guangdong Province.

Key words： China next generation weather radar; DEM; terrain blockage; radar coverage; scan method

1 引言

由于全球气候变化和中国城市化的不断推进,极端暴雨事件变得越来越频繁,暴雨造成的洪涝灾害给人民生命财产安全构成了严重的威胁。新一代多普勒天气雷达在暴雨的监测预警中起着非常重要的作用。目前我国天气雷达监测网已有216部新一代多普勒天气雷达投入业务运行。较之传统地面观测,雷达可以提供高时空分辨率的降水信息。但是,由于雷达观测中包含了多种来源的误差[1],雷达降水估测存在很大的不确定性。因此,如何减少雷达降水估测的不确定性因素,并获取相对准确的实时降水分布是气象工作者不断研究的问题。
国外对雷达降水的研究起步早,并取得了诸多成果。Kucera等[2]以关岛为例结合GIS和DEM技术研究了雷达波束阻挡和其他地面杂波对雷达降水估测的影响,发现在地形复杂的地区,DEM的分辨率越高模拟地形阻挡的效果越好。Krajewski等[3]以美国NEXRAD网络的2个雷达为例,利用数字高程模型（DEM）研究了不同雷达天线仰角的雷达波束功率损耗的二维图来评估山区天气雷达的地形阻挡。Zhang等[4]研究了结合雷达、雨量计、卫星和数值天气预报数据,自动生成高时空分辨率的三维雷达拼图和多传感器定量降水估测的NMQ系统。
多普勒天气雷达定量降水估测是中国当前降水估测研究的热点。国内学者近十几年来做了大量关于气象雷达的应用研究工作。例如,刘黎平等[5]利用雷达资料研究了宜昌和荆州地区的暴雨回波和风场的中尺度结构及演变过程;胡胜等[6]用广东省四部新一代多普勒天气雷达产品进行区域拼图,同时阐述了其在区域灾害性天气监测和预警中的应用;李柏等[7]加入雷达风廓线资料对2003年淮河流域暴雨和风场进行了模拟;祝婷等[8]利用ARPS模式在初始时刻同化雷达基数据,结果表明,同化雷达基数据可以改善短时降水范围、强度和降水中心的预报结果;李哲等[9]根据不同降水类型采用不同的Z-R关系,结果显示,此方法可以降低降水估测的误差。中国国土辽阔,地形复杂,雷达观测会受到周围建筑物和地形的影响,使雷达探测能力因波束阻挡而减弱。有一些雷达站建在山顶,雷达波束常在较近的距离就已经在天气系统发生发展的空间,导致雷达降水估测产生误差。中国新一代天气雷达网目前业务运行的降水估测方法实际上是混合扫描仰角,其默认降水预处理没有地形阻挡分析[10]。目前已有一些研究考虑了地形阻挡对雷达降水估测的影响：万玉发等[11]研究了雷达站址的客观分析技术,并计算地形对不同仰角雷达波束的遮挡; 王红艳等[10]依据0℃层高度和雷达波束阻挡客观评估了浙江新一代天气雷达对降水估测的区域覆盖能力;杨洪平等[12]分析了雷达波束遮挡,并给出不同高度上的有效数据区域;王曙东等[13]用STRM3（约90 m）数据分析了中国158部新一代天气雷达组网在离地3 km高度的雷达有效覆盖范围。虽然杨洪平等[12]和王曙东等[13]的研究均涉及雷达组网有效覆盖范围分析,但是由于近年来广东省又增补建设了多部天气雷达,雷达组网的有效覆盖情况必定有所改变,并且杨洪平等[12]的研究仅分析了海拔高度上的有效数据区域,而王曙东等[13]的研究只分析了单个仰角在离地高度上的覆盖情况。因此,重新分析广东省雷达组网的有效覆盖情况可作为雷达资料用户特别是天气预报员在业务应用中的重要参考。
为了更好地发挥天气雷达网的监测和预警作用,本研究以广东省为例,利用90 m高分辨的STRM高程数据,结合本地地理和气候特征,利用多个仰角融合信息分析了单个雷达的地形阻挡和增补建设后广东省12部雷达组网在不同离地高度和海拔高度上的有效覆盖能力。

2 研究区概况与数据源

2.1 研究区概况

广东省位于北纬20°09′~25°31′,东经109°45′~117°20′之间,北依南岭山脉,东北为武夷山脉,南临南海,全境地势北高南低,北部多为山地和高丘陵,中部和南部沿海地区多为低丘、台地或平原[14]。广东境内目前已经布设了12部雷达站（图1）,但是在地势较为复杂的山区（如北部的连州和韶关）雷达射线将会受到不同程度的地形阻挡,因此在实现多部雷达构成一个区域组网后,在雷达有效探测范围内必须进一步提高测量降水的精度。

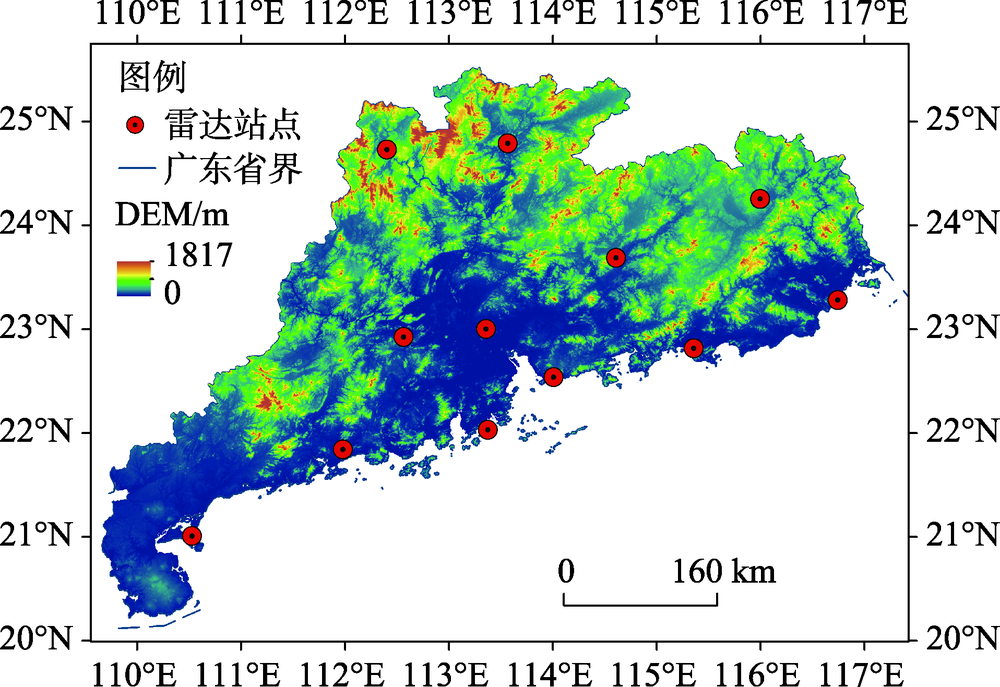

Fig. 1 Terrain and distributions of radar sites in Guangdong Province

图1 广东省地形及雷达站点的分布示意图

2.2 数据源

广东省目前投入业务运行的有12部雷达,分别是广州、深圳、珠海、河源、梅州、汕头、汕尾、肇庆、湛江、阳江、韶关和连州雷达,各雷达的相关参数见表1。本研究采用的DEM数据是美国航天飞机于2000年利用雷达测图技术获得的地形测绘数据（Shuttle Radar Topography Mission, SRTM3 V4.1）,其水平分辨率为3″,约为90 m,标称绝对高程精度是±16 m,绝对平面精度是±20 m,是除美国本土外所能获得的最高精度的SRTM数据[15,16]。SRTM3数据是一种数字地表高程模型（DSM）,包含了地表建筑物和其他附着物等信息,由于本文计算的是雷达波束的阻挡情况,因而包含地表建筑物等信息的SRTM3数据较数字地面高程模型（DTM）更加适合此研究[13,16]。雷达观测数据来自国家气象局布设于广东省内的S波段多普勒天气雷达,雷达数据是以球面坐标（范围,方位角,高程）收集和存储的。传统单偏振天气雷达收集的返回信号包括：反射率（ Z H ）,径向速度（V）和谱宽（SW）。双偏振天气雷达则提供了更多的观测变量,除了反射率（ Z H ）,径向速度（V）和谱宽（SW）之外,还可以提供垂直反射率因子（ Z V ）、差分反射率（ Z DR ）、差分相移变率（ K DP ）、差分传播相移（ Φ DP ）、相关系数（ ρ HV ）和退偏振比（ L DR ）等变量。
Tab. 1 Parameters of China next generation weather radars in Guangdong

表1 广东新一代天气雷达参数

站名 站号 型号 海拔/m
珠海
广州
汕尾
阳江
韶关
梅州
汕头
深圳
肇庆
湛江
河源
连州		 Z0756
Z9200
Z9660
Z9662
Z9751
Z9753
Z9754
Z9755
Z9758
Z9759
Z9762
Z9763		 CINRAD /SD
CINRAD/SA
CINRAD/SA
CINRAD/SA
CINRAD/SA
CINRAD/SA
CINRAD/SA
CINRAD/SA
CINRAD/SA
CINRAD/SA
CINRAD/SA
CINRAD/SA		 257
180.6
323
102.8
301.9
423
199.8
149.1
95.8
106.1
1076
632.1
CINRAD-SA采用2种天气扫描模式。实际业务中雷达的扫描模式通常选取VCP21,其体扫模式为6分钟内完成9层半径460 km范围的降雨探测扫描,从低到高各层的仰角值为0.5、1.5、2.4、3.4、4.3、6.0、9.9、14.6和19.5°。由于波束中心高度和波束宽度随距离的增加而增加使得雷达在较远距离处的探测能力下降,本研究中雷达覆盖范围采取的是有效探测距离（230 km）内的数据。

3 研究方法

如果相邻的雷达处于相近的高度,在不考虑雷达波束受地形阻挡的条件下,计算雷达的覆盖范围是相当简单的。但是广东省北部多为山地和高丘陵,对雷达波束的阻挡较为严重。因此广东省的雷达覆盖不能简单地计算,需要对其进行地形阻挡分析。

3.1 雷达扫描覆盖方法

中国新一代天气雷达网目前业务运行的降水观测方法实际上是混合扫描仰角[10]。当距离雷达站较远时波束底部大多超过地物150 m,在距离雷达站较近的范围由于雷达波束展宽很小,地物对雷达回波的影响较小[17]。因此,在离雷达0~20,20~35,35~50和50~230 km范围内分别采用3.4、2.4、1.5和0.5°仰角进行扫描 （图2）,在距离雷达较远处考虑出现较高山体将波束阻挡,如果山峰阻挡第一仰角雷达波束的50%以上,则将在被阻挡处跳到第二仰角,随后被阻挡的第一仰角范围由第二仰角代替。如果山峰仍然较高并且阻挡了第二仰角雷达波束的50%以上,则第二仰角波束被山体阻挡的部分将由第三仰角的波束代替。本文考虑山体阻挡时,未阻挡部分采用低仰角,被阻挡部分采用高仰角,其扫描方式如图3所示。

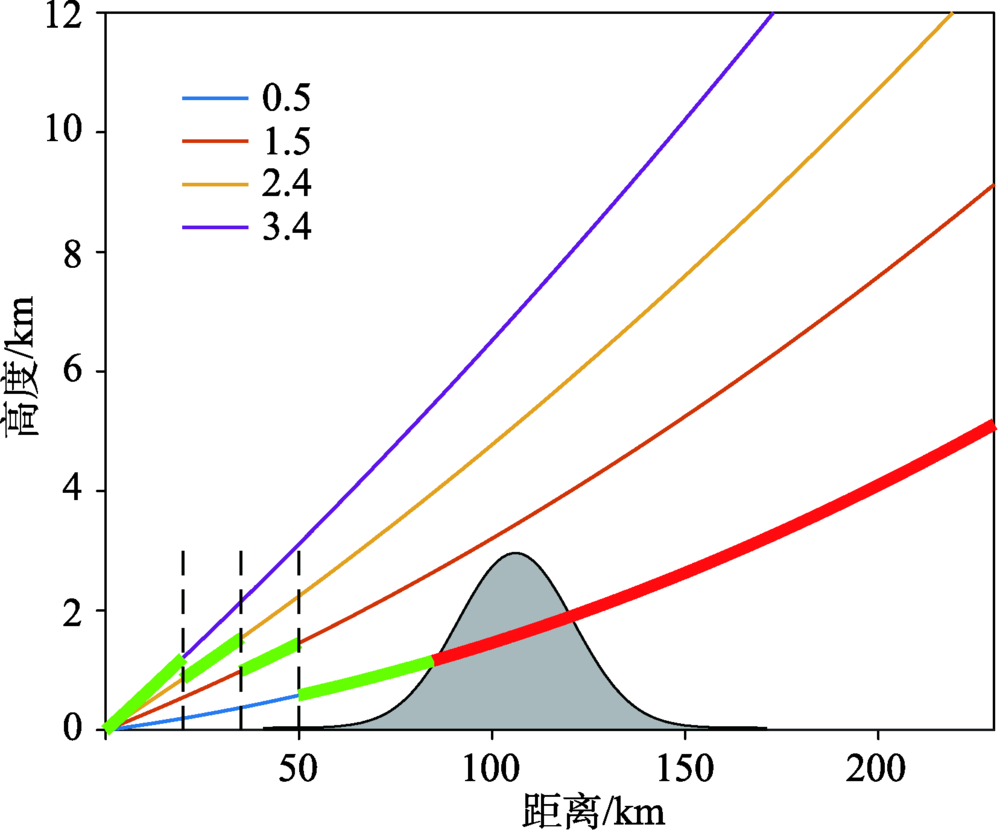

Fig. 2 The hybrid scan method of coverage for radar without considering beam blockage
注：绿粗线为覆盖的倾斜距,红粗线为被认为覆盖却被阻挡倾斜距

图2 未考虑山体阻挡的混合扫描方式

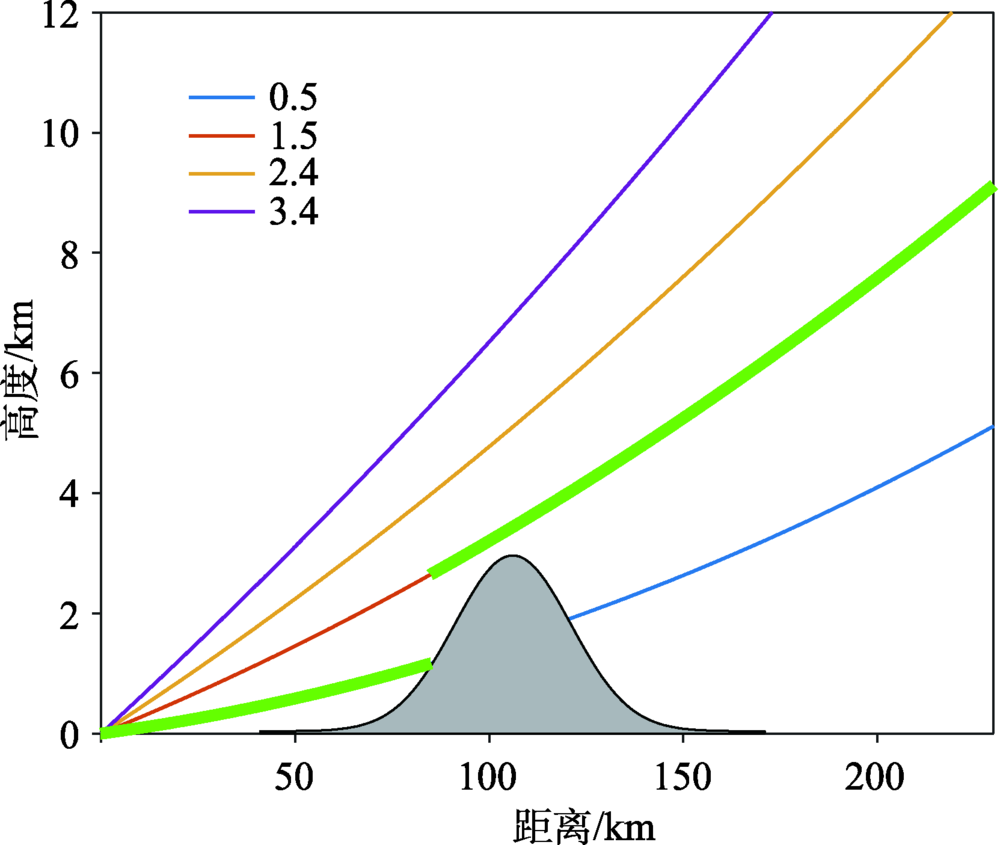

Fig. 3 The hybrid scan method of coverage for radar with considering beam blockage
注：绿粗线为覆盖的倾斜距

图3 考虑山体阻挡的混合扫描方式

3.2 地形阻挡分析方法

本研究采用以下原理,首先确定雷达站位置 （经纬度和海拔高度）,然后用计算机读取雷达站点四周90 m分辨率DEM的经纬度及海拔高程,以雷达某一仰角向各个方位角（以0.1°为间隔） 计算由近到远各个采样点处（每50 m为一个抽样点） 的海拔高度,与对应点的DEM海拔高程进行对比,若雷达波束中心的高度低于地形高度,则认为雷达波束受到地形阻挡,不再向远处传播。
雷达波束中心的高度被用来计算本研究所示的所有覆盖图。波束中心的高度（假设标准大气传播）用以下公式计算[18]：
式中：h是雷达波束中心海拔高度/km;r是雷达径向传播的斜距/km; θ 是雷达波束的仰角; h 0 是雷达天线的海拔高程/km;R是标准大气折射下的有效地球半径,假设大气中折射率与高度变化一致,R约为8500 km。
在相同仰角下离雷达越远,雷达波束离地越高,一般情况下只考虑0 ℃层以下天气系统。本研究中分别分析了广东省12部雷达4个低仰角（0.5、1.5、2.4和3.4°） 径向230 km范围内的雷达覆盖情况（文中只给出深圳雷达站0.5°仰角的覆盖图）,离地高度为1、2和3 km时的雷达有效覆盖范围以及海拔3 km和5 km的雷达有效覆盖范围。

4 结果分析

广东省是人口、经济大省,并且年降水丰富,台风登陆频繁。因此, 做好雷达定量降水估计和极端天气的预报预警显得非常重要。但是,目前针对广东省天气雷达有效覆盖范围的研究相对较少。本文对广东省12部雷达分别计算各站最低4个仰角（0.5、1.5、2.4和3.4°）下的地形阻挡情况,然后进行全省不同离地高度和海拔高度的雷达有效覆盖范围分析。本文以深圳雷达站为例,计算结果显示,深圳雷达站的主要阻挡区域集中在北部和东南部,这些地形阻挡必然严重影响雷达降水产品的质量。图4（a）是深圳雷达0.5°仰角的地形阻挡模拟结果,与2016年6月28日24时30分的雷达实际反射率（图4（b））的分布情况一致。这表明本研究中所得到的地形阻挡模拟结果能够较为真实地反映地形对雷达波束的阻挡情况。

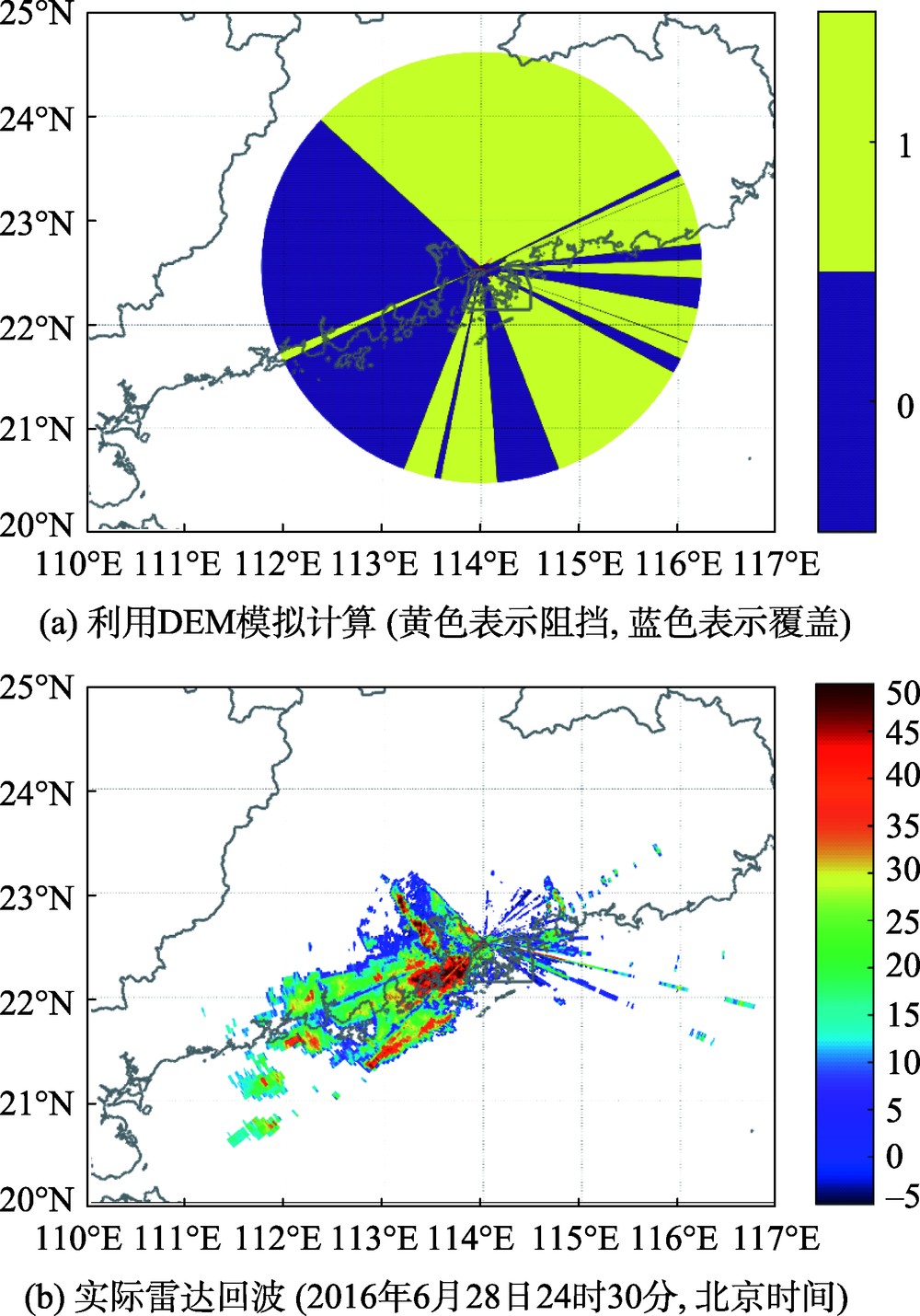

Fig. 4 Beam blockage of CINRAD by mountain in Shenzhen at 0.5° level

图4 深圳雷达0.5°仰角地形阻挡分析

从单部雷达的0.5°仰角覆盖效果来看,湛江、河源雷达没有被阻挡的区域,是广东省内0.5°仰角上覆盖效果最好的雷达;广州、珠海和汕头的覆盖效果较好,被山体阻挡的面积极小;而由于受地形因素的影响,韶关雷达的东南部、西南部和西北部,连州雷达的西北部、西南部和东部大部分区域,肇庆雷达的北部和西南部的地形阻挡均较为严重,这3部雷达在0.5°仰角上的覆盖能力弱;深圳雷达北部和东南部都有较为明显的阻挡,雷达覆盖效果不太理想;阳江雷达的北部、梅州的东南部、汕尾的西北部均有大面积阻挡。
随着雷达扫描仰角的抬高,地形阻挡情况有所好转,雷达有效覆盖范围增大。从单部雷达的1.5°仰角覆盖效果来看,除连州东部和西北部以及韶关的北部有极少部分地形阻挡,深圳北部有部分阻挡外,其余雷达已经没有阻挡,雷达可以全覆盖。而在2.4 °仰角上,仅深圳雷达的北部还存在小部分被阻挡的区域,其余雷达已经没有阻挡。在3.4 °仰角上,广东12部雷达均无地形阻挡,可以全覆盖。
广东省夏半年对流活动旺盛,暖云降水较频繁,0 ˚Ϲ层高度较高,而冬半年0 ˚Ϲ层高度相对较 低[19,20],因此本文分析了广东省离地1、2和3 km以及海拔3 km和5 km的雷达有效覆盖情况。根据广东省12部天气雷达在离地1 km的覆盖效果（图5（a））可知,广东省北部（24°N附近）和西北部在离地1 km范围内雷达覆盖情况较不理想,部分地区甚至没有雷达覆盖,珠江三角洲一带的覆盖效果较好,部分地区有2部以上雷达覆盖。离地2 km的雷达覆盖（图5（b））情况显示,在广东全境雷达基本可以全覆盖,在广东省东部地区有2部以上雷达覆盖,珠江三角洲一带雷达覆盖效果最佳,有3部以上雷达重叠。离地3 km的雷达覆盖图（图5（c））展示了雷达的实际覆盖情况,除广东省北部和西北部极少数地区仍然没有雷达覆盖以外,广东省12部天气雷达可以有效覆盖广东全境,并且大部分地区均有2部以上雷达重叠,珠江三角洲地区甚至可达4-6部雷达覆盖,广东省离地3 km的雷达覆盖效果较好。

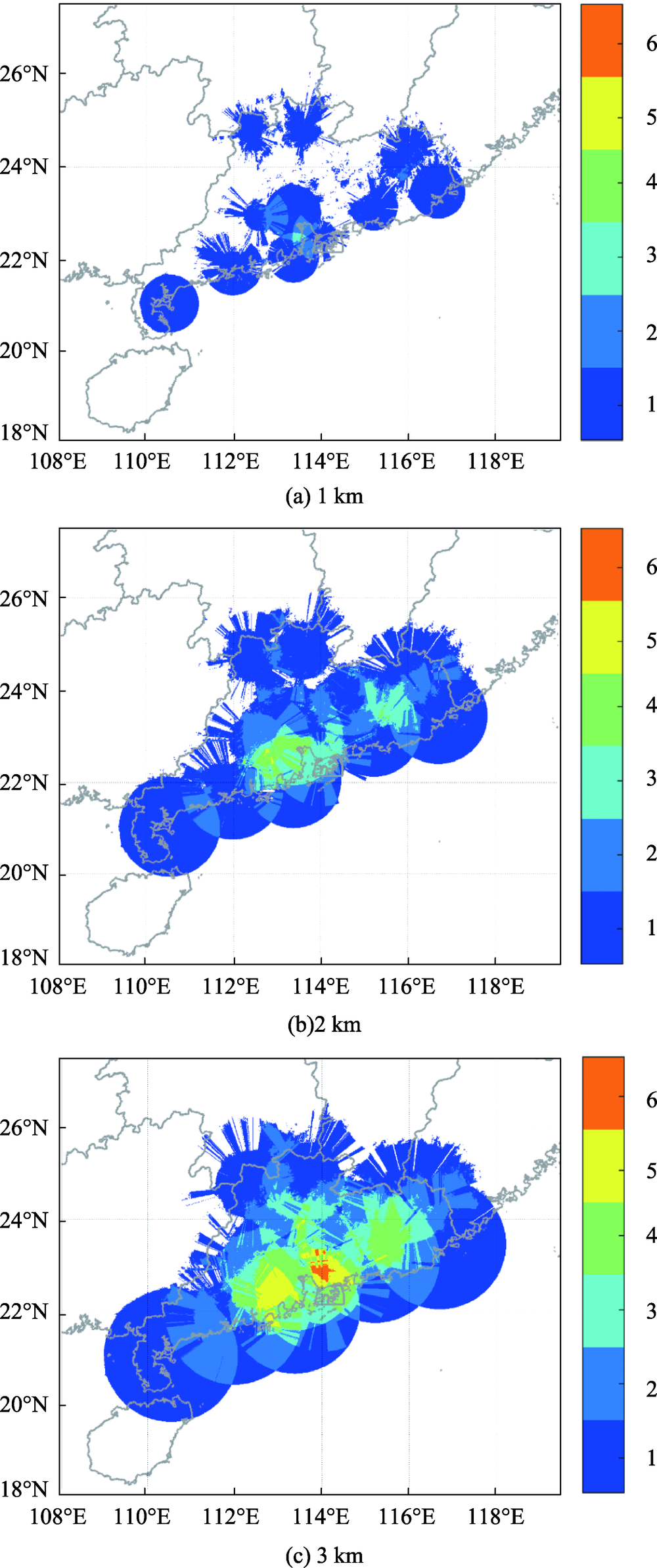

Fig. 5 The coverage and overlapping of 12 CINRADs over Guangdong Province at height of 1, 2 and 3 km AGL

图5 广东省12部雷达在离地1、2和3 km的覆盖范围和雷达叠加数

海拔3 km的雷达覆盖情况（图6（a））显示,广东省已建成的12部天气雷达可以有效覆盖广东省大部分区域,珠江三角洲一带的覆盖效果最为理想,有4部以上雷达覆盖。从海拔5 km的雷达覆盖图（图6（b））可见,广东全境均有雷达覆盖,并且大部分地区均有4部以上雷达覆盖。

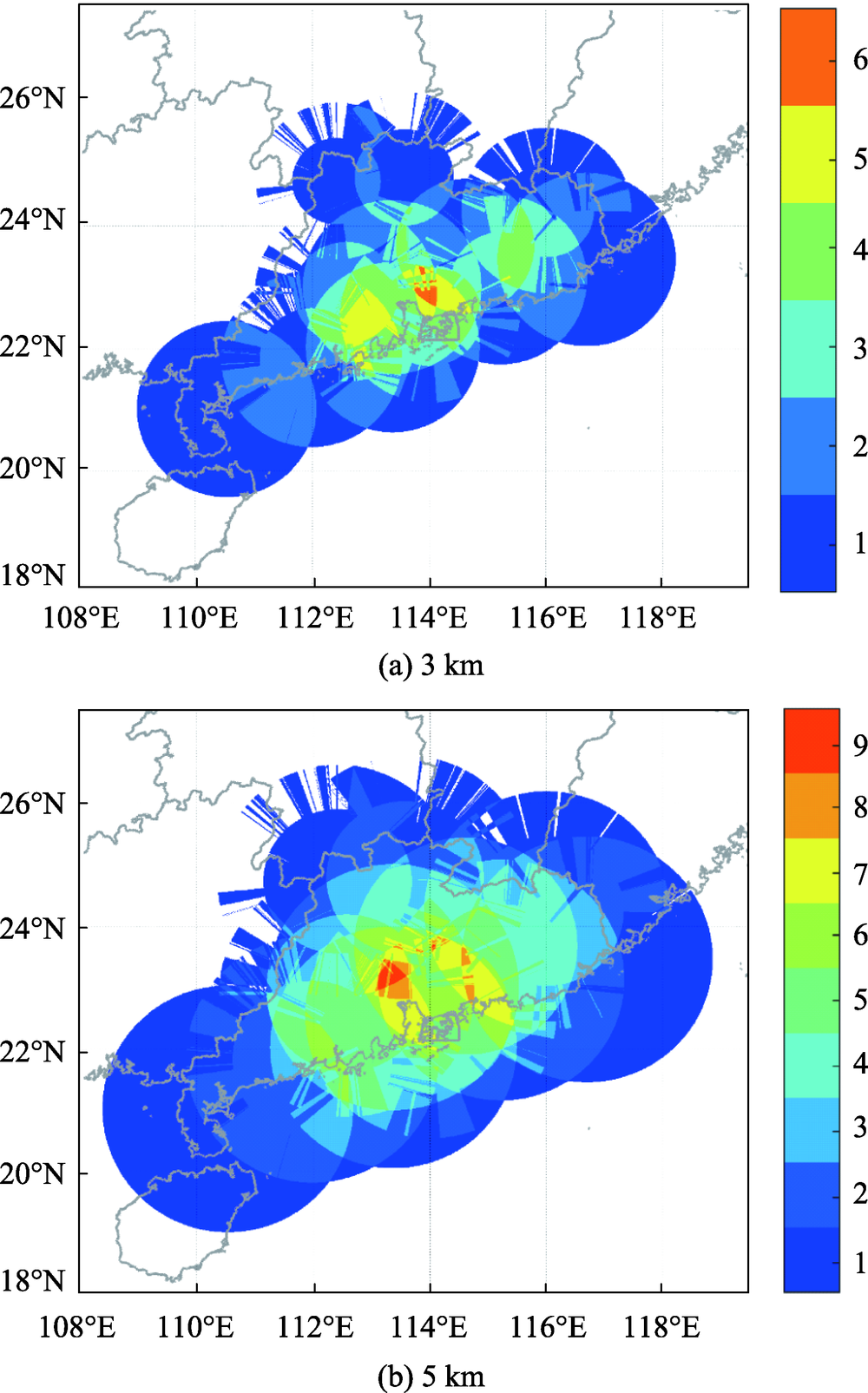

Fig. 6 The coverage and overlapping of 12 CINRADs over Guangdong Province at height of 3 km and 5 km above MSL

图6 广东省12部雷达在海拔3 km和5 km 的覆盖效果和雷达叠加数

因此,在珠江三角洲一带利用雷达降水产品做出定量降水估计得结果比较可靠。就广东全省而言,广东基本实现了离地3 km和海拔3 km高度范围内的雷达全覆盖。由此可以认为广东省雷达总体布局较好,能够利用多部雷达产品做出较为可靠的定量降水估计和极端天气的监测和预警预报。

5 结论与讨论

本文利用SRTM3高分辨率的数字高程模型 （DEM）对广东省已建成的12部新一代天气雷达各站最低4个仰角（0.5、1.5、2.4和3.4°）进行地形阻挡分析。结果表明,0.5°观测仰角上,韶关、连州和肇庆雷达地形阻挡较严重,深圳、阳江、梅州和汕尾雷达均有大面积阻挡,其余雷达的覆盖效果均很好。随着雷达扫描仰角的抬高,地形阻挡有所减弱。在2.4°仰角上,除了深圳雷达的北部还有极少部分被阻挡的区域,其余雷达已经没有阻挡。分析广东 12部雷达组网的有效范围拼图,可得到以下结论：
（1）离地1 km高度范围内,广东省北部和西北部地区存在雷达覆盖的空白区。离地2 km和离地3 km高度范围内,广东雷达组网均能有效覆盖全省大部分区域。珠江三角洲一带雷达的覆盖情况最好,离地3 km高度范围内有4~6部雷达覆盖。
（2）广东省海拔3 km和5 km的雷达覆盖情况均较好。海拔3 km高度范围内,全省大部分地区均有2部以上雷达覆盖。在海拔5 km高度范围内,雷达覆盖效果更好,可以完全覆盖广东全省,因此可以认为广东省雷达的总体布局较好。另外,本文需要指出以下几点：
（1）在复杂地形条件下SRTM数据存在一些空缺点和空白区。十几年来广东地区的城市发展较快,新建成很多高大建筑物,由于SRTM数据采集于2000年,对于一些新建在城区附近的雷达无法精确计算高大建筑和树木的阻挡情况。因此,本研究不考虑此类新建成高大建筑物和树木对雷达波束的阻挡。如果雷达附近的地表特征被准确知道,则可以确定特征粗糙度并将其加入模型中。
（2）大气在时间和空间上都存在明显差异。本研究中将大气假定为标准大气,并且没有考虑雷达波瓣的影响,因此与实际的地形阻挡可能有误差,但总体来说还是有比较大的应用价值。
（3）本研究假设一部分雷达波束低于下垫面高度时,低于地表高度的部分被散射回雷达（地面杂波）,或者被表面吸收。实际上,一些能量也将向前散射,但由于电磁波与地形的相互作用较为复杂,故本研究中不考虑这部分前向散射。
