摘要

建筑物点云表面重建在高精度城市测绘、虚拟现实等领域有十分广泛的应用前景。由于建筑物的几何形态多变,重建算法普遍存在计算速率慢、拟合精度低和模型结构不完整的问题。为此,本文以单体建筑物为研究对象,提出基于加权约束的单体建筑物点云表面重建算法,在表面初始化过程中充分考虑数据对结构拟合的贡献。在此基础上,构建基于正则集的单体建筑物表面重建算法,实现建筑物拟合过程中的加权拟合误差、近邻结构平滑的同步优化。针对多类建筑物三维点云的实验结果表明,相比传统的建筑物重建策略,本文的加权约束方法可根据不同类型的点云数据设计自适应权重,并选择模型拟合中最优的权重函数,在高噪声、低精度点云数据下能得到更高精度的单体建筑物表面模型。

关键词： 单体建筑物三维重建; 点云表面拟合; 加权约束; 正则集; Lidar点云; 无人机

本文引用格式

王森援 , 蔡国榕 , 王宗跃 , 吴云东 . 基于加权约束的单体建筑物点云表面重建算法[J]. 地球信息科学学报, 2019 , 21(5) : 654 -662 . DOI: 10.12082/dqxxkx.2019.180661

Abstract

Building reconstruction based on 3D point cloud data has broad application prospects in fields such as high precision urban mapping and virtual reality. Due to the diverse geometry of buildings, there are widespread problems in traditional reconstruction algorithms, e.g., slow computation speed, low fitting precision, and incompleteness of building structures. Thus, with single-building as the research object, this paper proposed an algorithm based on weighted constraints for reconstructing point cloud surfaces. By fully considering each point’s contribution to the fitting plane during the surface initialization process, the proposed algorithm, which is based on regular sets, simultaneously optimizes the error of adaptively weighted fitting and the smoothness of neighbor structures. The algorithm was applied to the 3D point clouds of various buildings. Results showed that, compared with conventional building reconstruction strategies, the weighted-constraints based algorithm of this study can design adaptive weights according to different types of point clouds, and can choose the optimal weight for model fitting. In cases where the point cloud data contain high noise and low accuracy, the proposed algorithm can help generate more accurate surface models for single-building.

Key words： 3D reconstruction of single-building; point cloud surface fitting; weighted constraint; regular set; Lidar point clouds; UAV

1 引言

高精度、大场景三维虚拟环境的快速重建,是当前“智慧城市”、“虚拟现实”等应用领域的关键技术问题。由于建筑物具有几何结构多变、纹理复杂等特点,要从原始点云数据中还原出建筑物的几何结构具有很大的挑战。为此,研究人员针对快速、高精度建筑物三维重建算法展开了深入的研究。根据重建策略的差异,现有的建筑物点云表面重建方法主要可分为2类,基于表面平滑的重建方法和基于原始基元的重建方法。
基于网格结构的表面重建[1,2]是表面平滑重建中常用的算法,如The Power Crust法[3]、A-Shape法[4]、R-Graphs法[5]等,通过对点云进行Delaunay三角剖分,然后根据一定的拓扑准则提取点云的三角面片来重建物体表面。这类方法能构造一致的网格拓扑结构,但由于采用四面体剖分来搜索网格,因此其速度慢、效率低,且依赖于与点位置相关的定向法线和其他特定的测量信息。Brinkley[6]、Schmitt等[7]对上述直接进行空间三角剖分的方法进行了改进,通过将点云投影到二维切平面,对投影点进行Delaunay三角化后还原到三维空间。改进后的算法虽然能加快网格化速度,但从二维点的拓扑结构还原到三维空间时会出现结构错乱、网格不一致的情况。在此基础上,邵磊等[8]将点云数据投影到二维影像,并结合建筑物自身的几何特征进行提取,该方法明显提高了数据处理效率和模型立面的准确率,但面对低矮建筑物中具有相似结构的地物时,仍会出现错误和模型不完整的结果。刘凯斯等[9]针对复杂环境低矮建筑物问题提出二面角滤波法。
基于原始基元重建方法的兴起,弥补了网格结构重建速度慢、效率低的问题,受到研究者的广泛关注。经典的方法是RANSAC[10]算法及其变形,例如Groupsac[11],PROSAC[12]和Multi-Structure Estimation[13]等。该类算法通过迭代从数据集中选择内点集,利用其对模型进行估计。通过不断优化从数据集中选择内点的方式,提高了重建效率,但算法迭代次数较多且不稳定。Jenke等[14]运用RANSAC算法提取基本的几何模型和轮廓候选点,通过优化函数得到边界轮廓。Chen等[15]和Chauve等[16]运用平面近似表面,其中丢失平面用自定义自动补全的方式进行重建。Lafarge等[17]从激光雷达数据中通过重排平面和二次曲面重建建筑物,该方法仅限于2.5D重建。Gallup等[18]提出了一种基于多视角平面扫描的立体视觉算法,借助GPU加速进行实时三维重建。Straub等[19]将场景描述为曼哈顿结构的叠加,使用基于梯度优化的混合Gibbs采样方法来进行重建。Arikan等[20]提出贪婪的更新迭代算法来确定原始基元的内在关系。国内武汉大学将结构模型的相互关系表示为层次拓扑树,在数据不完整的情况下也能生成完整的结构模型[21]。上述方法通过提取基元的方式明显提高了重建效率,然而忽略了基元间的邻接关系,尽管根据先验知识,如共面性,同轴性或并行性等全局关系重新调整模型结构,但得到的平面有可能倾斜,降低了模型的精确度。为此从全局的角度考虑,Aron等[22]提出基于正则集的人造场景重建算法,在提取基元的同时获取基元之间的关系,从而保证较小的主结构不会被较大的主结构覆盖,同时又能兼顾全局结构,最后通过能量函数选择最终的平面集合。
基于正则集的重建算法中初始基元直接影响重建的后续处理,在数据初始化时,研究者通过设计单一的权重函数来剔除局外点。由于数据不同,所以权重函数产生的效果各不相同,这不适用于对建模精度要求较高的情况。故本文提出基于加权约束的建筑物点云表面重建算法,在表面初始化过程中充分考虑数据对结构拟合的贡献。

2 加权约束的正则集点云表面重建算法

本文提出的正则集重建方法首先对初始基元集进行加权约束,从全局的角度考虑面之间的拓扑关系,在此基础上,通过生成结构的规则约束,包括数据拟合约束、正则项约束以及相邻结构的平滑约束来优化模型拟合的精度。

2.1 正则集点云表面重建算法流程

基于正则集的点云表面重建算法主要分为3个步骤：点云的初始化、候选集的生成和正则集的选择。
（1）点云的初始化：给定大规模原始无序点集S,先用区域生长算法对点云集S进行过分割,根据法线一致性得到近似平面的点云块{Sj },j为每个分块点云的索引,再通过初始平面拟合得到该点集的局部初始基元集P : {Pj}。
（2）候选集的生成：由于局部拟合生成的原始基元集P :{Pj }容易受到异常值的影响,从全局结构来看,Sj可能被其他位置的平面模型通过刚性变换更好的拟合,比如基元Pi（Pi为点云块Si初始拟合后的基元平面）旋转90°平移到点云块Sj的几何中心。这样Sj就有一系列新的模型集{Pi→j,…},i =1,2,…。通过如上的规则,在每一个点云块生成更多地平面模型。由此得到了扩充集合={Pi→j,…}, i =1,2,…。
（3）正则集的选择：正则集的选择是从扩充的候选集中选择子集的过程。设二值指示变量χi→j Є {0,1},如图1所示,以二维矩形为例,图1(a)中点云块Si, j, k, ,l的初始拟合平面分别为Pi,Pj,Pk,Pl,点云块Sj的候选模型由Pi,Pk,Pl经过平移旋转得到,图1(b)中,Pi旋转90°后经过平移得到Pi→j,同样地,Pk→j,Pl→j为Sj的候选模型。若Pi→j被选中为点云块Sj的有效拟合模型,则χi→j=1,若未选中,χi→j=0。

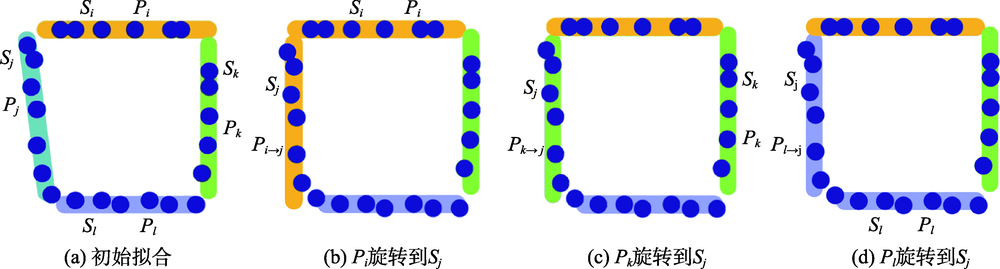

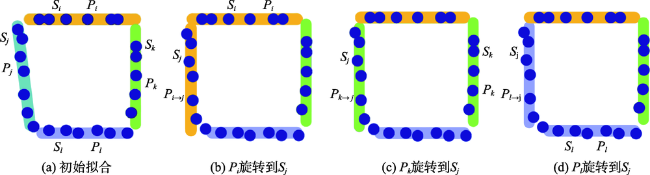

Fig. 1 Graphical illustration of χi→j

图1 χi→j的图示表述

二值指示矢量集合[χi→j,…],i,j=1,2,…表示最终的有效模型集,即正则集。由于建筑物拓扑结构的复杂性,需根据结构相似性分组选择正则集,因此引入指示变量χi Є {0,1},χi表示一组模型中变换的源基元,所以指示变量χi=max j χi→j。此算法将正则集的选择问题转换为最小化能量函数的问题。算法的优化过程同时考虑数据项Edata、非正则项Eirr*和空间平滑项Espat,能量最小化公式为式（1）：
χ i , χ i → j = argmin E : = λ E data χ i χ i → j + 1 - λ E ir r * + E spat （1）
式中： ∑ j ( χ i → j χ i - χ i → j ) ≥ 0 ， ∀i,保证当Pi→j被选中为Sj的有效拟合模型时,该组模型的源基元Si也需有效。λЄ[0, 1],输入高精度数据或经过预处理的数据时,选择接近1的数据项权重,如0.8;当数据中含有大量噪声或数据缺失,选择小的λ值,甚至接近0;一般情况下,取λ近似等于0.5。

2.2 基于变权重的数据项加权约束分析

数据项Edata是用来评价模型对点云数据的拟合准确度,使用待拟合点与模型的拟合误差总和作为评价指标。在初始拟合阶段中,基于正则集的重建算法使用主成分分析[23]（Principal Component Analysis,PCA）将待拟合点到模型的距离误差总和作为评价指标,在含有大量噪声的数据中会出现较大偏差。故本文根据拟合点到模型的距离设定权重,其标准函数为式（2）、式（3）：
E data : = ∑ j ∑ i χ i → j E d P i → j , S j （2）
E d P i → j , S j = 1 p h ∈ S j ∑ p h ∈ S j weights d p h , p i → j 2 （3）
式中：二值指示变量χi→j表示某个候选模型Pi→j是否被选中为点云块Sj的拟合模型;Ed为模型Pi→j到点云块Sj的误差;其中weights是自变量为点到相应模型距离的权重函数,可由式（4）计算得到：
weights ( d * ( i ) ) = f ( d * ( i ) ) （4）
式中：d *（i）为点i到相应平面的距离;f为设定的权重函数;weights（d *（i））为点i得到的权重。
根据点云数据特点的不同,可采用以下几种典型加权函数。根据原始正则集的重建算法,其权重函数可由式（5）表示二次凸型加权主成分分析曲线（Convexity Principal Component Analysis,CnvPCA2）。
weights ( d ) = ( d 2 - 1 ) 2 （5）
比较曲线的曲率,本文在式（5）的基础上提出函数f=（х4-1）2,其曲率大于式（5）,用四次凸型加权主成分分析曲线（Convexity Principal Component Analysis,CnvPCA4）表示,同时参考直线型函数f=|-|х|+1|,用线型加权主成分分析曲线（Line Principal Component Analysis,LinePCA）表示,此外比较曲线弧向下弯曲的函数f=|х2-2|х||+1（凹型加权主成分分析曲线（Concavity Principal Component Analysis,CncPCA））,分析权重函数的曲率对重建效果的影响。
在设定权重函数的方法中,局内点的权重值反应了该点与拟合模型的一致性。理想的权重函数可以抑制异常点/噪声点的参与,同时而不会过度惩罚正常的点。为此,本文根据平面的最大内点数确定最合适的平面 M ˆ ,具体如式（6）所示。
M ˆ = argmax M { ∑ p i ∈ U T ( p i , M ) } （6）
式中：U是总点集;T（pi,M）是局内点的判定函数,计算公式如下：
T ( p i , M ) = 1 d i < d t 0 否则 （7）
式中：di是点到平面距离;dt是距离阈值;用Classic表示。
由于式（7）将阈值之外的点全部舍去,同时也剔除了部分正常点,有可能降低数据质量。故提出式（8）的权重函数：线型递减加权主成分分析曲线（Line Descending Principal Component Analysis,LDPCA）。
weight ( d ) = 1 d ≤ d 1 d 2 - d d 2 - d 1 d 1 < d < d 2 0 其他 （8）
式中：d1和d2是0到距离阈值dt的设定值（如0.2 dt,0.7 dt）。相对于式（8）,较连续的权重函数式（9）是沿着“钟”曲线递减的平滑曲线,即“钟”型递减加权主成分分析曲线（Bell Descending Principal Component Analysis,BDPCA）。
weight ( d ) = exp - d 2 σ d 2 （9）
综上,本文提出模型拟合过程中的权重函数方程如图2所示。

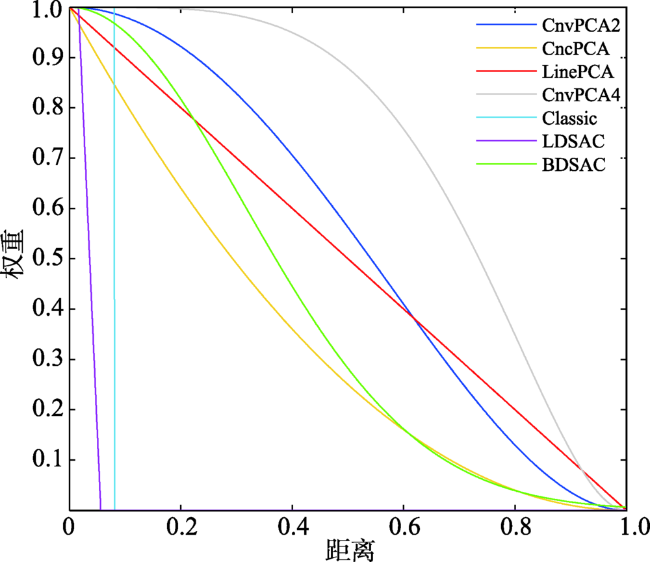

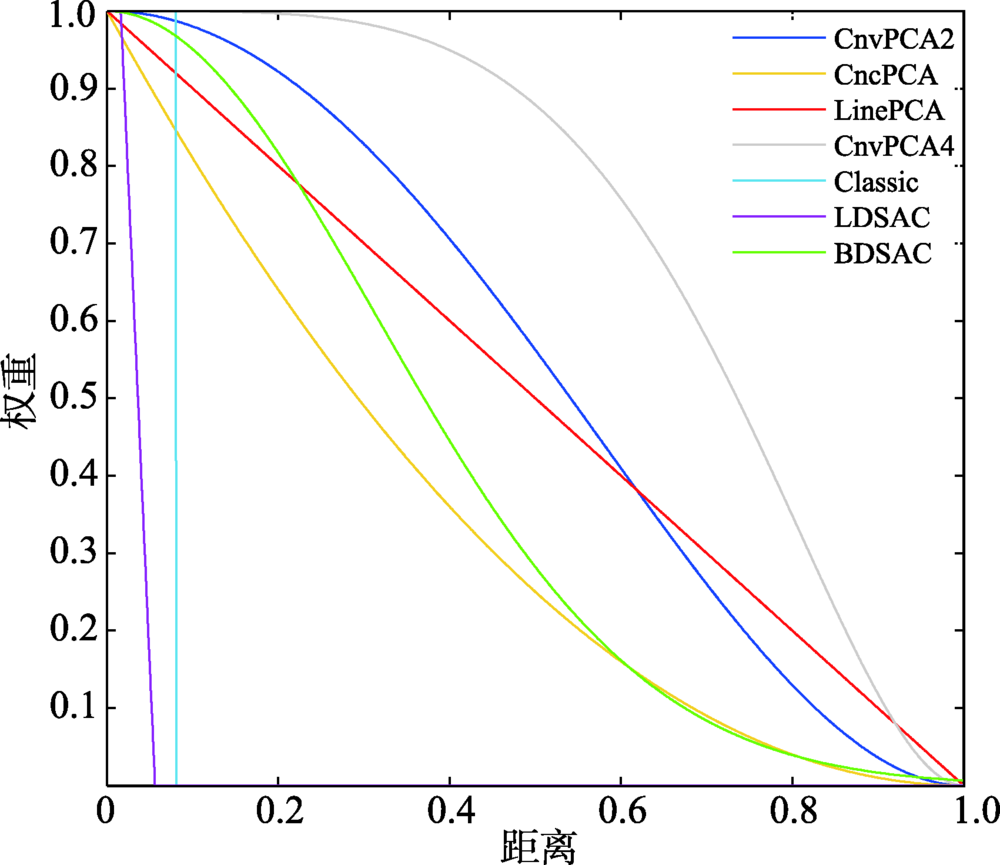

Fig. 2 Image of the weight functions of model fitting at 0-1

图2 模型拟合的权重函数在0-1上的图像

2.3 正则集点云表面重建算法非正则项与平滑项约束

非正则项Eirr*（式（10））用来评价基元模型间的匹配度,非正则项越小模型越准确。
E irr * : = ∑ i , k χ i χ k Irr p i → i , p k → k （10）
式中：Irr（Pi→i,Pk→k）为非正则项函数,Irr（Pi→i,Pk→k）:=f（∠（ni, nk））,定义f（х）:=1-exp（-δх）,χi表示模型Pi→i是否被选择,需满足： ∑ i χ i → j - χ i ≥ 0 , ∀ i 。
空间平滑项将满足距离足够小,并且法矢量方向足够近的2个点云块Sj和Sl合并,平滑项的能量方程为（式（11））：
E spat : = ∑ j , i , l , k ; j ≠ l χ i → j χ k → l neigh S j , S l C spat , C spat = 1 - λ / 10 （11）
式中：Cspat为固定的空间惩罚项。其中, neigh S j , S l : = I min p g ∈ S j ; p h ∈ S l p g - p h < 2 ρ , I ∠ n S j , n S l < τ ,当点云块Sj,Sl距离小于2ρ,且法向量方向夹角小于τ,则认为是邻近点云块。Sj,Sl距离通过2点云块中点PgЄSj,PhЄSl的最小距离来计算。

2.4 算法流程

为了提高算法效率,表1在候选集生成阶段,通过设置阈值控制生成的候选集的数量,并且采用从粗到精的平面提取策略。在粗略的水平上,只考虑较大的初始平面（基于面积）。提取后的平面集的关系被确定,即不允许改变。然后,引入下一级别的候选集,重复之前的提取过程。
Tab. 1 A regular-set point cloud surface reconstruction algorithm with weighted constraints

表1 加权约束的正则集点云表面重建算法

输入：点云分割块{Sj}∈S,局部匹配候选集{Pi→i∈P},角度集θ
输出：正则集P*={Pi→j}, 模型之间的关系集{< Pi→j , Pi→k , rels >}
1：P0：={Pj→j}∈P // (1) 初始化
2：P*：=Ø // 候选集的初始集合
3：θ：=areamax/areaminρ // 估计面积阈值
4：while P*≠ Ø do // (2) 候选集生成
5： Pθ：={Pj→j,s.t.∀j area(Pj→j) > θ}∈P0 // 选择大于阈值的初始候选集
6： P0：=P0\Pθ
7： P˜：=Pθ∪Enrich(Pθ , P*)∪Enrich(Pθ , Pθ ) // 扩充候选集
8： P*：=P*∪{P*⊆P˜} //最小化能量方程 // (3) 选择正则集
if no break in enrich then decrease area threshold θ = θ / 2 // (4) 迭代
9：return P*
10：function Enrich(P, Pfixed , |P˜|max=2300)
11：for each pair < Pj→j ∈ P , Pk→l ∈ Pfixed > do
12： if min r (|θr - ∠(ni,nk)|) < r
13： then P˜：=P˜∪{Pk→j} // 生成新的候选集
14： if |P˜| > |P˜|max then break // 限制变量的数目
15：return P˜ // 候选集扩充结束

3 实验结果及分析

3.1 实验设置

本文的算法在Ubuntu平台上,使用c++编程实现,分别在不同数据源和数据规模上进行实验。其中集装箱,楼房来源于集美大学无人机航拍影像点云数据,欧拉大楼（Euler）,组合箱（Boxunion）为激光雷达点云数据,Euler数据来源于文献[24],Boxunion来自伦敦大学智能几何处理实验室[25];帝国大厦（Empire）、含噪声的组合箱（Boxunion_noise）为含有大量噪声的激光雷达点云数据,其中Empire来源于文献[17],Boxunion_noise在Boxunion的基础上加了高斯噪声。
为比较本文所述权重函数对模型拟合误差的影响,主要从2个方面考虑评估误差：几何保真度和覆盖范围,即计算模型与内部点的均方根距离和分配给形状的点的比例。图3为原始数据,表2为实验数据的参数,其中点密度用点之间的平均距离衡量。
Tab. 2 Parameters of the experimental data

表2 实验数据的参数

数据 输入点的个数 点密度/m
集装箱(Container) 81 k 0.08
楼房(Bungalow) 71 k 0.3
欧拉大楼(Euler) 586 k 0.004
组合箱(Boxunion) 100 k 0.02
帝国大厦(Empire) 1.2 M 0.0025
噪声的组合箱(Boxunion_noise) 100 k 0.08

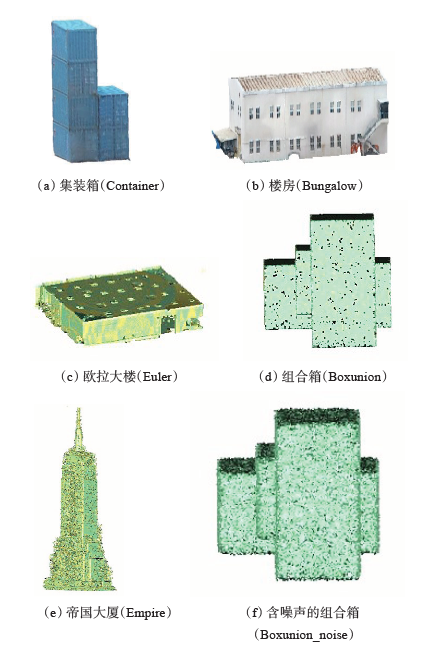

Fig. 3 Experimental data

图3 实验数据

3.2 实验结果分析

第一组在影像点云集装箱上进行实验,图4为集装箱在以上所述权重函数下的可视化实验结果,各种方法在正视图上效果相差不大,侧面的效果图显示,除CnvPCA2和CnvPCA4外,均有多余的一个小平面。表3显示了各种方法的误差对比。可以看出,CnvPCA2使数据达到最大利用率,分配给形状的点的比例远超过其他方法,均方根误差最小。上凸型曲线CnvPCA2给予正常点较大的权重,使其对平面拟合有更大的贡献。相比CnvPCA2,CnvPCA4给所有点的权重更大,容易受到异常值的干扰,从而误差变大。Classic将一定阈值之外的点全部去掉,拟合效果严重依赖于此阈值的设定,但其值难以准确判定。CncPCA,LinePCA,LDPCA更关注距离模型较远的点的抑制,LDPCA通过分段给拟合点分配权重,距离模型足够近的点给予充分大的权重,其余点的权重在一定阈值范围内随距离单调递减,抑制效果较好。曲率较小的曲线BDPCA对距离模型较远的点抑制作用不明显,在分配给形状的点比例较小的情况下产生了较大的均方根误差。图5为楼房的可视化重建效果。
Tab. 3 Comparison of result errors using weight functions of model fitting

表3 模型拟合的权重函数的结果误差对比

方法 均方根误差/m 分配给形状的点的比例/%
CnvPCA2
CncPCA
LinePCA
CnvPCA4
Classic
LDPCA
BDPCA		 7.975
14.072
14.065
12.165
15.039
14.002
14.334		 72.83
26.97
26.98
49.33
13.19
26.94
26.01

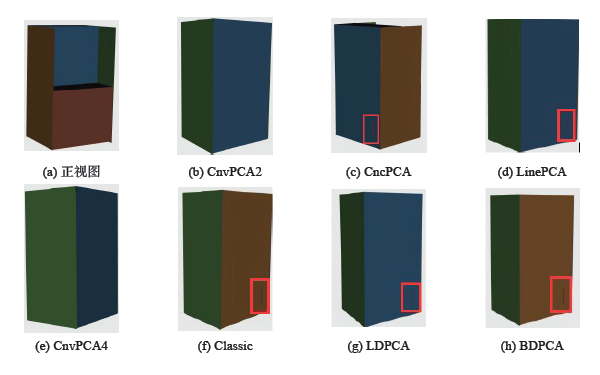

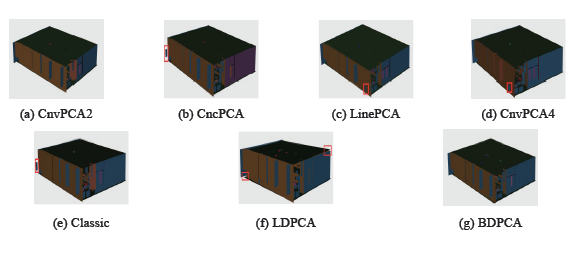

Fig. 4 Visual reconstruction effect of container

图4 集装箱的可视化重建效果

Fig. 5 Visual reconstruction effect of Bungalow

图5 楼房的可视化重建效果

第二组在激光点云Euler上进行实验,图6为Euler在以上所述权重函数下的可视化结果。表4显示了各种方法的误差对比。对于激光点云数据,由于原始数据精度较高,各种权重函数对拟合结果的影响相差不大。 抛物线非线性加权方法CnvPCA2分配给形状的点的比例最大,拟合误差小于其他方法。如图6所示,CncPCA和Classic方法中,建筑物Euler的墙面出现了碎片。LinePCA 和 CnvPCA4方法没有完全重建侧面墙上的板。 LDPCA在水平面和垂直面的邻接部分出现较明显的空隙。图7为Boxunion的可视化重建效果。
Tab. 4 Comparison of result errors using weight functions of model fitting

表4 模型拟合的权重函数的结果误差对比

方法 均方根误差/m 分配给形状的点的比例/%
CnvPCA2
CncPCA
LinePCA
CnvPCA4
Classic
LDPCA
BDPCA		 0.0614
0.0654
0.0632
0.0647
0.0689
0.0703
0.0627		 77.614
77.019
76.437
77.612
77.014
76.462
77.612

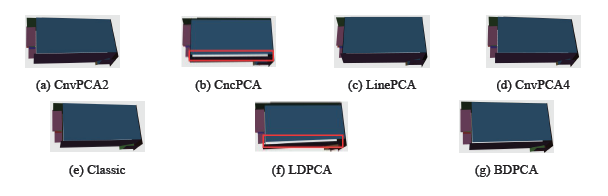

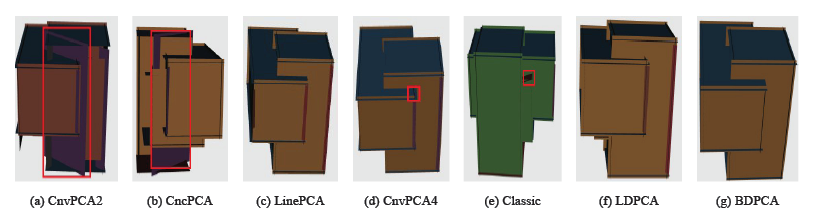

Fig. 6 Visual reconstruction effect of Euler

图6 欧拉大楼的可视化重建效果

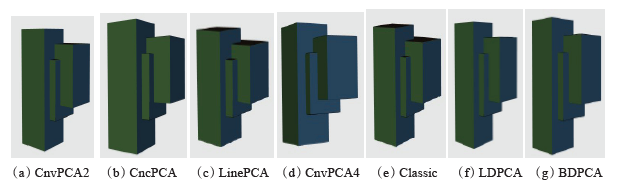

Fig. 7 Visual reconstruction effect of Boxunion

图7 组合箱的可视化重建效果

第三组在带有噪声的激光点云Empire上进行实验,图8-图9为Empire在以上所述权重函数下的可视化实验结果。表5显示了各种方法的误差对比。对于含有噪声的激光点云数据,如前两类数据的实验结果,CnvPCA4比CnvPCA2误差较大。Classic使得更多的噪声点参与到模型拟合中,误差明显增大,图9（e）Classic的实验结果所示,Empire的顶部小圆柱体各个面较分散。曲率小的曲线BDPCA分配权重时,随拟合点到模型的距离增大而缓慢递减,最终模型由各个点贡献的加权和决定,如表5所示整体拟合误差相对较小。CncPCA,LinePCA算法拟合效果相近,下凸型曲线CncPCA较大程度抑制了正常点的贡献率,导致拟合误差大于LinePCA。LDPCA在阈值内直线下降,正常点参与拟合的贡献极低,另外加上大量的噪声点,局外点的干扰,极端情况如图8（f）LDPCA所示,Empire的一个侧面没有生成。图10为Boxunion_noise的可视化重建效果。
Tab. 5 Comparison of result errors using weight functions of model fitting

表5 模型拟合的权重函数的结果误差对比

方法 均方根误差/楼高/m 分配给形状的点的比例/%
CnvPCA2
CncPCA
LinePCA
CnvPCA4
Classic
LDPCA
BDPCA		 0.491
0.499
0.476
0.496
1.724
10.570
0.466		 80.75
80.50
80.64
80.68
80.50
78.62
80.64

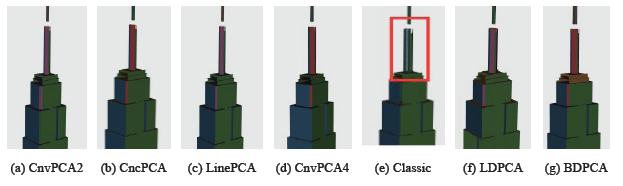

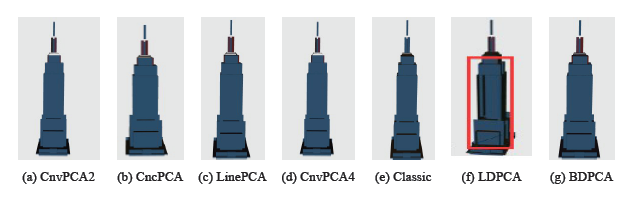

Fig. 8 Visual reconstruction effect of Empire tower

图8 帝国大厦塔身的可视化重建效果

Fig. 9 Visual reconstruction effect of the tower top

图9 帝国大厦塔顶的可视化重建效果

Fig. 10 Visual reconstruction effect of Boxunion_noise

图10 含噪声的组合箱的可视化重建效果

4 结论

建筑物点云表面重建精度受点云质量和复杂结构的影响,传统的单体建筑物点云表面重建精度不高,结构不完整,本文算法使用数据加权约束的策略以及正则集的全局结构约束方法进行重建,主要有以下3个结论：
（1）基于正则集的重建算法提出抛物线非线性权重策略和钟形权重策略。根据数据质量选择相应的加权策略,当原始数据精度较高时,选择抛物线非线性权重函数CnvPCA2进行拟合,点落在模型上的数量可保持在70%,均方根误差可比其他权重函数小,甚至降低一倍;当数据含有大量噪声,选择钟形权重函数BDPCA比Aron等[21]提出基于正则集的人造场景重建算法均方根误差可降低5%。
（2）对含有噪声的数据进行拟合时,如果使用LDPCA直接剔除一定阈值外的所有点,会导致整体模型拟合的均方根误差增高10%,显著影响拟合效果。
（3）通过提取基元的同时获取基元间的关系,从全局角度进行重建,可保留易被主结构淹没的细小结构,有效地构建完整的建筑物模型。
