城市扩张与生态空间非线性动态耦合关系梯度分析模型
马丽莎(1998—),女,云南昆明人,硕士生,主要研究方向为城市发展与资源可持续利用。E-mail: malisha@whu.edu.cn |
收稿日期: 2023-04-05
修回日期: 2023-06-28
网络出版日期: 2023-09-22
基金资助
国家自然科学基金面上项目(42171414)
中央高校基本科研业务费专项资金资助项目(2042023kfyq04)
Modelling Gradient Changes of Non-linear Dynamic Coupling Relationships between Urban Expansion and Ecological Land
Received date: 2023-04-05
Revised date: 2023-06-28
Online published: 2023-09-22
Supported by
National Natural Science Foundation of China(42171414)
Fundamental Research Funds for the Central Universities(2042023kfyq04)
探索城市发展与生态保护的交互耦合关系是科学实施新型城镇化战略的重要支撑。现有研究多关注宏观城市系统要素、结构、功能与生态环境之间的耦合关系,较少从微观尺度尤其是城市圈层结构视角揭示二者之间的非线性动态耦合关系及其空间梯度性。基于此,本文提出了城市扩张-生态空间复合系统的多维度量化指标体系,构建了城市扩张与生态空间演化之间动态耦合协调度的评估模型,分析了1985—2020年武汉市域、绕城高速环线和中心城区等不同空间梯度内城市扩张与生态空间的动态耦合关系变化规律。研究表明,城市扩张与生态空间的动态耦合协调度在武汉市行政区划范围与绕城高速环线-武汉市界范围内整体呈“S”型变化,2010年之前处于缓慢发展状态,之后快速升至高度协调状态;绕城高速环线范围内耦合协调度总体呈现“波浪式”上升,2005年之后在高速极限发展与螺旋式上升阶段波动变化;绕城高速环线范围内以及城市主城区的耦合协调度均接近“S”型,其中绕城高速环线至主城区之间的耦合协调度在2010年之前持续升至螺旋式上升阶段,之后则缓慢下降至高速极限发展阶段,而主城区的耦合协调度在2000—2005年已处于高速极限发展状态,之后则呈现围绕高值上下波动的状态。不同空间梯度内城市扩张与生态空间之间的耦合协调关系存在显著差异性,未来城市空间管控与绿色基础设施规划应因地制宜制定对应措施。
马丽莎 , 刘殿锋 , 刘耀林 . 城市扩张与生态空间非线性动态耦合关系梯度分析模型[J]. 地球信息科学学报, 2023 , 25(10) : 1968 -1985 . DOI: 10.12082/dqxxkx.2023.230178
Exploring the coupling between urban development and ecological protection plays a key role in promoting the new urbanization strategy. The existing studies have largely focused on the coupling of urban system elements, structures, and functions, and the ecological environment at the macro scale, while their nonlinear dynamic relationships have been rarely explored across the spatial gradient. Here, we established a multi-criteria indicator system to quantify the urban-ecological composite system and proposed an integrated analytical framework to assess the dynamic coupling of this composite system. Taking Wuhan city as an example, we investigated the dynamic coupling between the urban expansion processes and the ecological space changes at different spatial domains (i.e., the area within the third-ring road, the area around the high-speed ring road, and the urban center) during the period of 1985-2020. The results show that the area of construction land experienced a continuous growth from 1985 to 2020 with an increasing rate from the urban center to rural areas, while the area of ecological land decreased rapidly. The urban center had a more significant decline in ecological land than other areas. With the rapid urban expansion, the coupling of the urban expansion process and ecological degradation presented a S-shaped change in the urban center area and the area around the high-speed ring road in Wuhan city, which was less obvious before 2010 and afterwards became significant. In the area of the high-speed ring road, the coupling level showed an overall increase with fluctuations, e.g., it fluctuated between the phase of highspeed development and the phase of spiral rise after 2005. For the area between the high-speed ring road and the urban center, the coupling level exhibited an approximate S shape, with a transition from a slow coordination state to the spiral-up state before 2010 and then a decline to the high-speed development state. In the urban center area, the coupling level was already at the stage of the high-speed development during the period of 2000-2005, and then fluctuated around high values. There were significant differences in the changes of coupling of urban-ecological system across spatial gradients of a city, which indicated that future urban space management and green infrastructure planning should be adapted to local conditions.

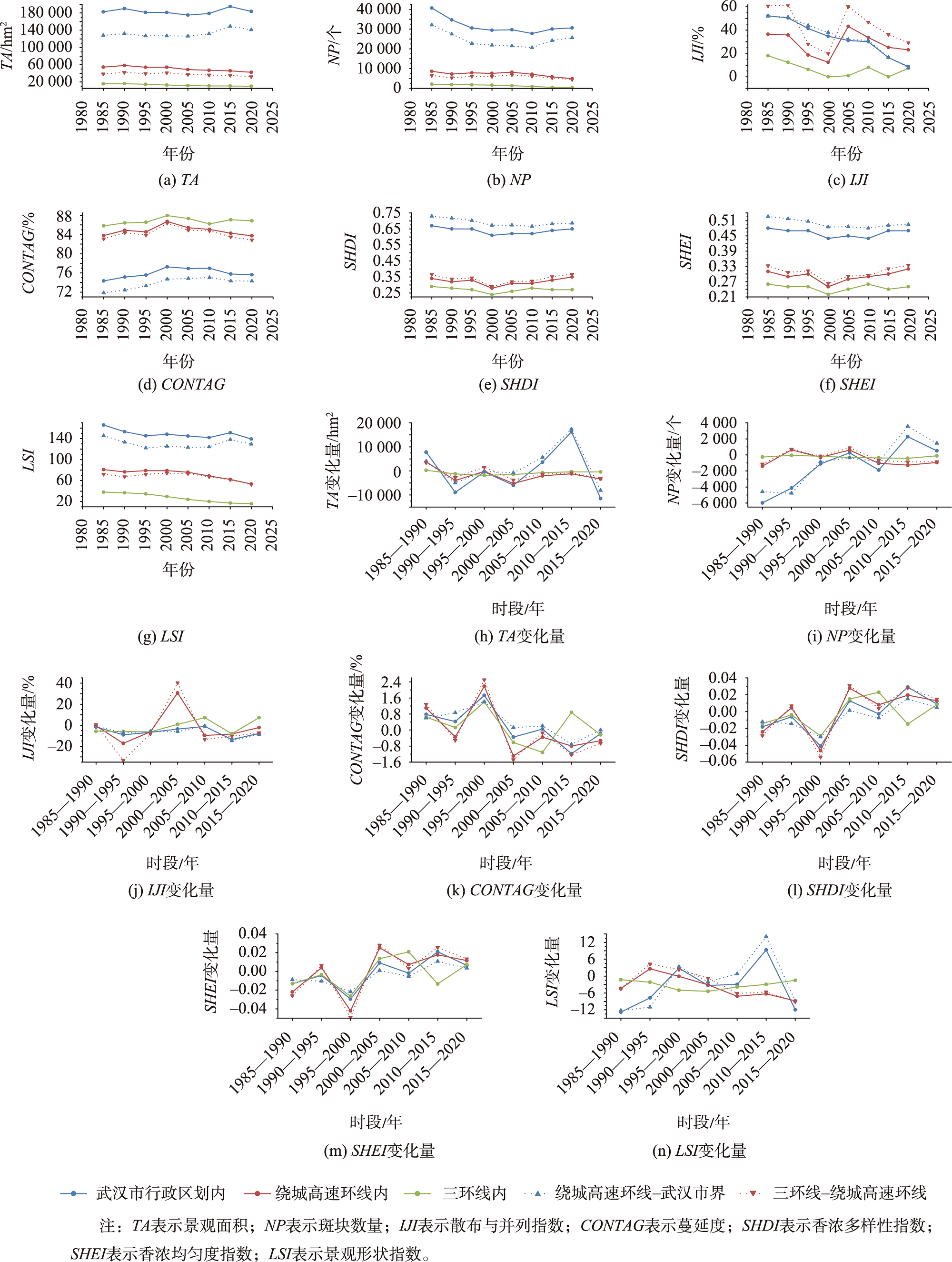

表1 所选取的景观格局指数概览Tab. 1 An overview of the selected landscape indices |
指标名称 | 计算公式 | 变量 | 含义 | 公式编号 |
---|---|---|---|---|
景观面积 | TA= TA>0 | 为类型 斑块 的面积,n为斑块数量 | 描述景观规模大小,揭示景观完整性 | (4) |
斑块数量 | NP=N NP≥1 | N为景观中的斑块数量 | 景观中斑块的总数,描述景观被分割的程度。值的大小与景观的破碎度有很好的正相关性 | (5) |
散布与并列指数 | IJI= 0<IJI≤100 | 为位于斑块i和k之间的边缘总长度,E为整个景观中的边缘总长度(不包括背景部分),m为景观中斑块类型的数量 | 景观隔离和斑块混合的量度,指标越大,不同斑块交替出现的规律越明显,景观斑块分散度越高 | (6) |
蔓延度 | CONTAG= 0<CONTAG≤100 | 是基于双倍法的斑块类型i和斑块k之间的节点数,m是斑块类型数 | 描述景观里不同斑块类型的团聚程度或延展趋势。值较小时,表明景观中存在许多小斑块;值越高,景观中连通度极高的优势斑块类型存在的可能性越大 | (7) |
香浓多样性指数 | SHDI SHDI≥0 | 为斑块类型 的面积比重,m为斑块类型的数量 | 描述景观异质性,值越大,各斑块类型在景观中呈均衡化趋势分布 | (8) |
香浓均匀度指数 | SHEI= 0≤ ≤1 | 为斑块类型 的面积比重,m为斑块类型的数目 | 描述景观各组分的分配均匀程度 | (9) |
景观形状指数 | LSI= ≥1 | E是斑块周长,A是斑块面积 | 景观形状越不规则或越偏离正方形时,值越大 | (10) |

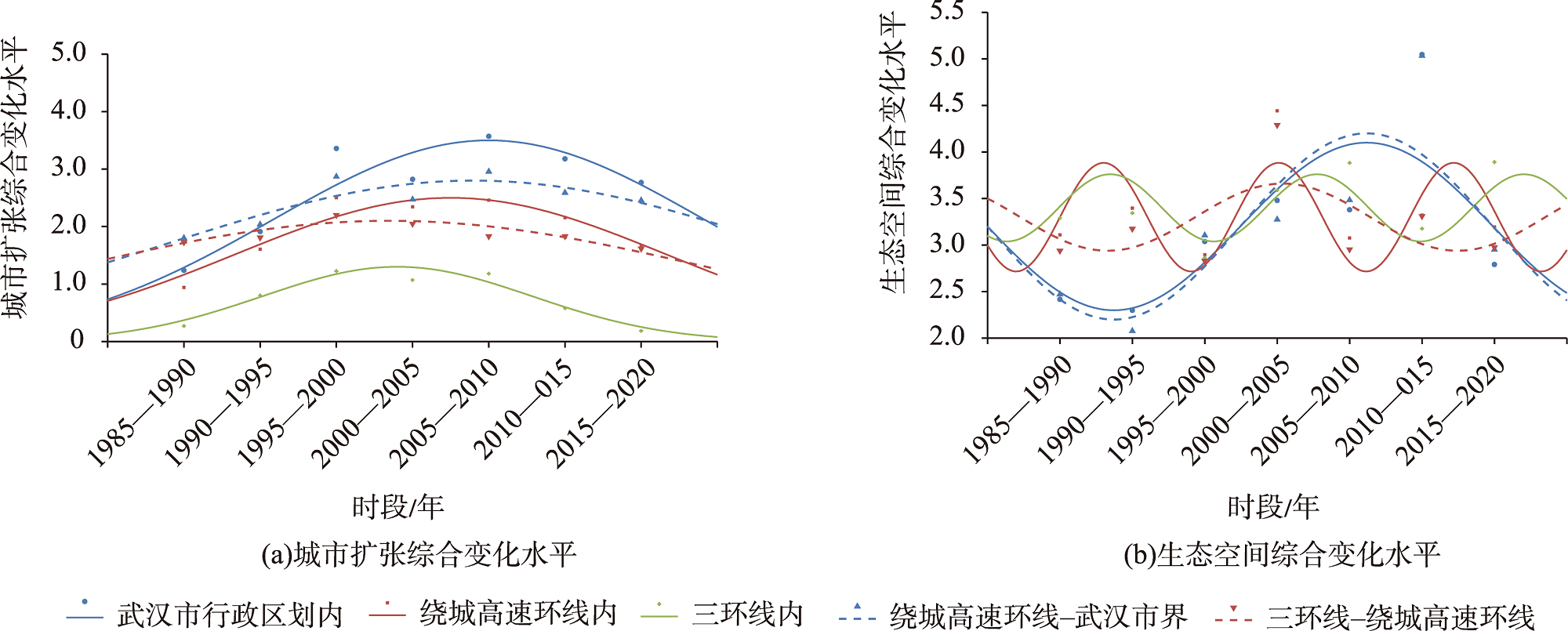

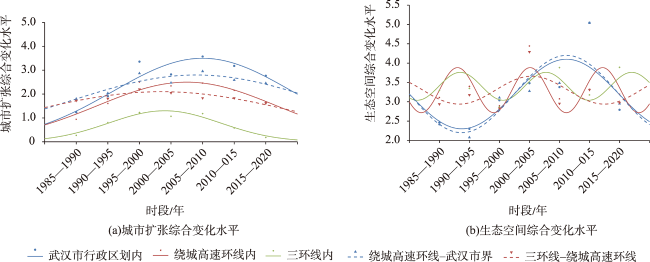

图6 1985—2020年武汉不同区域城市空间扩张与生态空间综合变化水平Fig. 6 Integrated changes of urban expansion and ecological space in different regions of Wuhan from 1985 to 2020 |
表2 武汉市1985—2020年城市空间子系统与生态空间子系统演化趋势拟合曲线Tab. 2 Fitting curves for spatial evolution of urban and ecological subsystems in Wuhan from 1985 to 2020 |
研究范围 | 城市空间扩张变化趋势拟合曲线 | Adjust- R2 | 公式编号 | 生态空间变化趋势拟合曲线 | Adjust- R2 | 公式编号 |
---|---|---|---|---|---|---|
(19) | (25) | |||||
武汉市行政区划内 | 0.868 2 | (20) | 0.659 5 | (26) | ||
绕城高速环线内 | 0.921 7 | (21) | 0.698 5 | (27) | ||
三环线内 | 0.928 9 | (22) | 0.658 0 | (28) | ||
绕城高速环线-武汉市界 | 0.795 6 | (23) | 0.688 4 | (29) | ||
三环线-绕城高速环线 | 0.743 9 | (24) | 0.403 4 | (30) |
注:式(19)是城市空间扩张变化曲线拟合方程的表达式,是指数函数的一般形式,其中e是自然对数函数的底数(欧拉数),t表示时段, 表示峰值, 表示峰值所对应的时间段 表示峰的宽度。式(25)是生态空间变化曲线拟合方程的表达式,是三角函数的一般形式, 表示曲线初始扰动 、 控制曲线振幅; 控制变化周期。y(U)表示城市扩张综合变化水平,y(E)表示生态空间综合变化水平。 |

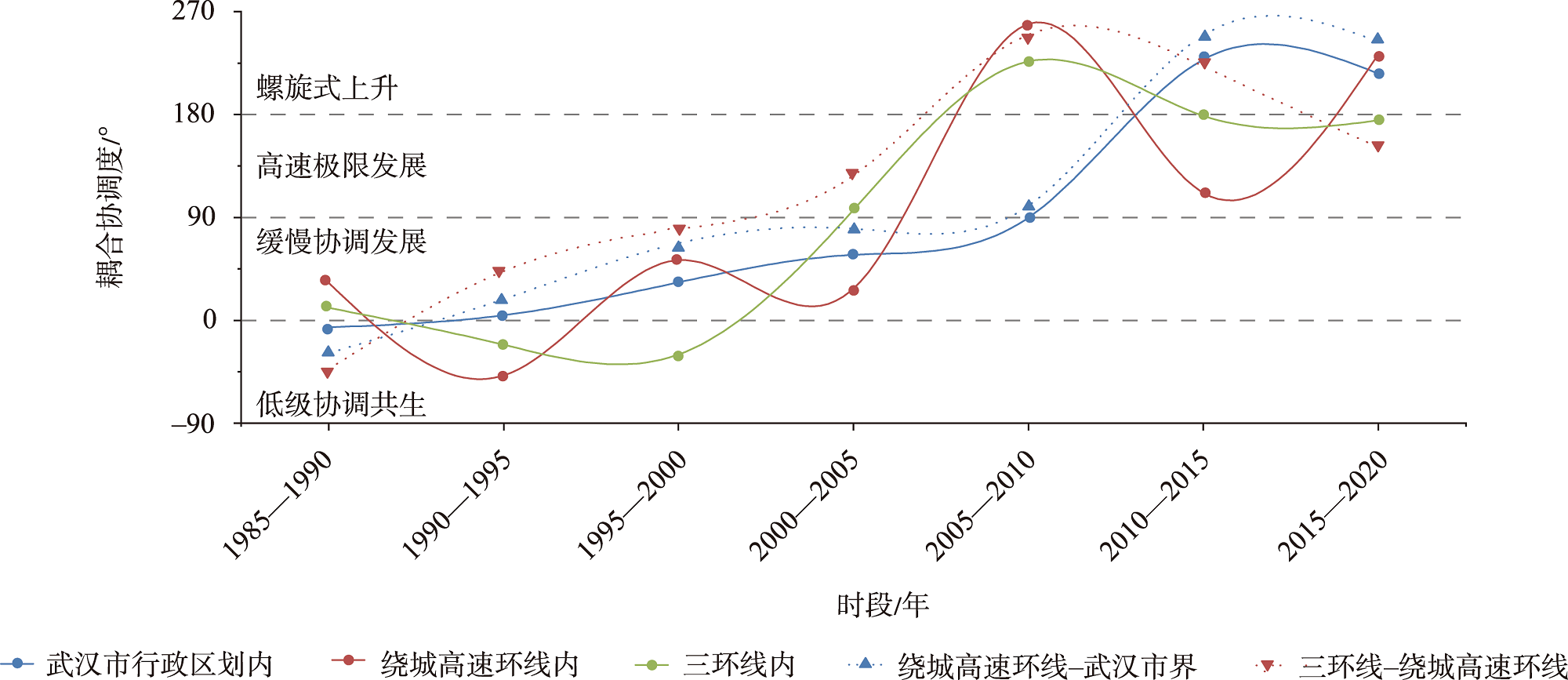

图7 1985—2020年武汉不同区域城市扩张与生态空间耦合演化趋势( )Fig. 7 Coupling degrees of urban expansion and ecological space changes in different regions of Wuhan from 1985 to 2020( ) |
表3 1985—2020年武汉市不同区域城市扩张与生态空间耦合特征Tab. 3 Coupling characteristics of urban expansion and ecological space in different regions of Wuhan from 1985 to 2020 |
时段/年 | 武汉市行政区划内 | 绕城高速环线内 | 三环线内 | 绕城高速环线-武汉市界 | 三环线-绕城高速环线 |
---|---|---|---|---|---|
1985—1990 | I | II | II | I | I |
1990—1995 | II | I | I | II | II |
1995—2000 | II | II | I | II | II |
2000—2005 | II | II | III | II | III |
2005—2010 | II | IV | IV | III | IV |
2010—2015 | IV | III | III | IV | IV |
2015—2020 | IV | IV | III | IV | III |
注:I代表低级协调共生阶段,城市扩张增速低,生态空间变化小,子系统间影响程度低;II代表缓慢协调发展阶段,城市扩张变化速率高,对生态空间发展产生胁迫,子系统间冲突显现;III代表高速极限发展阶段,城市扩张综合变化水平高,生态空间滞后影响效应出现,子系统间牵制明显;IV代表螺旋式上升阶段,城市扩张增速减缓,生态空间水平改善,系统高度协调发展。 |
