Exploring Urban Human Spatio-temporal Convergence-Dispersion Patterns: A Case Study of Shenzhen City

  • YANG Xiping , 1 ,
  • FANG Zhixiang , 1, * ,
  • ZHAO Zhiyuan 1 ,
  • SHAW Shih-Lung 1 ,
  • YIN Ling 2
Expand
  • 1. State Key Laboratory of Information Engineering in Surveying, Mapping, Remote and Sensing, Wuhan University, Wuhan 430079, China
  • 2. Shenzhen Institutes of Advanced Technology, Chinese Academy of Sciences, Shenzhen 518055, China
*Corresponding author: FANG Zhixiang, E-mail:

Received date: 2015-06-24

  Request revised date: 2015-10-07

  Online published: 2016-04-19

Copyright

《地球信息科学学报》编辑部 所有
Fold

Abstract

People′s movement in a city is driven by purpose. Moreover, the distribution of urban spatial structure can cause the phenomenon of human convergence or dispersion, and this phenomenon is always changing over time. Therefore, understand the spatio-temporal patterns of human convergence and dispersion could provide us a good knowledge of human travel demand in the urban context, so that the better decisions can be carried out to meet the demands of citizens. With the rapid development and widespread use of location-aware devices, it becomes relatively easy to collect the large-scale human sensor datasets and to bring new opportunities and challenges to the study of urban human mobility. Especially in recent years, mobile phone data has become a rich resource for research and it is widely used to study the human mobility patterns from various aspects, with regard to its advantage in tracking the long-term and large-volume of urban citizens with low cost. In this paper, taking Shenzhen City as an example, we firstly extracted the origin-destination flow matrix from the mobile phone location data and employed Local Moran′s I to identify people’s convergence or dispersion areas. And then a time series matrix was constructed according to the temporal signatures of these areas. SOM algorithm was selected to cluster the matrix into nine typical human convergence-dispersion patterns. Based on the land use data, we have calculated the percentage of different land use types for each pattern to explain the human convergence-dispersion phenomenon, thus we could understand the relationship between human mobility patterns and urban spatial function. This study helps us to acquire a good knowledge of the daily human convergence and dispersion patterns within different urban functional areas. The findings derived from this study could give us the insights about where and when the convergence and dispersion of people would occur in Shenzhen. This knowledge is helpful for the city planners to improve the urban local planning and makes it more suitable for human mobility applications, such as making targeted adjustments to optimize the urban transportation facilities to improve their service efficiency.

Key words： mobile phone location data; human convergence and dispersion; spatio-temporal pattern; urban spatial structure

Cite this article

YANG Xiping , FANG Zhixiang , ZHAO Zhiyuan , SHAW Shih-Lung , YIN Ling . Exploring Urban Human Spatio-temporal Convergence-Dispersion Patterns: A Case Study of Shenzhen City[J]. Journal of Geo-information Science, 2016 , 18(4) : 486 -492 . DOI: 10.3724/SP.J.1047.2016.00486

1 引言

2012年中国城镇人口首次超过农村人口,快速的城市化出现了交通拥堵、空气质量和幸福感下降等城市问题。传统的人群移动研究是利用交通日志调查数据,但是日志调查数据样本量小、采样周期长,并不能完全实时地反映城市人群的移动。最近,信息与通讯技术（ICT）的发展一方面影响着居民的时空行为[1-3],另一方面使得获取大量的人群移动数据成为可能（手机数据、出租车轨迹、公交卡数据）。这些基于位置感知的大数据为研究人群移动提供了新的机遇与挑战[4-6]。
由于手机数据具有覆盖范围广、更新及时等特点,已成为国内外不同领域的学者进行人群移动研究的重要数据源。例如,统计物理学家先后在Nature和Science杂志上发表了利用手机数据探索城市人群的移动模型和预测性的研究成果,引起了大量的关注[7-8]。地理学家也开始从地理的视角用手机数据探索城市人群移动,如从网络分析的角度利用社区发现算法发现人群移动中的空间社区和区域,所发现的社区边界与行政边界相近[9-10]。一些学者利用机器学习的方法从手机数据中推测城市的土地利用,发现其准确率并不高,还需要其他数据来进行辅助[11-12]。此外,利用手机数据还可以识别城市的职住分布,进而对城市人群的通勤规律进行探索[13]。虽然手机数据在分析城市人群移动、土地利用推测和识别职住等方面具有较大的优势,但仍受采样区域划分方式和单元大小的影响,即空间分析的不确定性问题[14]。这些研究只是从空间的角度来分析人群的移动,而萧世伦等从时空GIS的视野分析了人群行为研究的能力与不足,认为时间与空间分割状态不利于全面理解人群的行为,因此对人群移动进行时空分析是有必要的[15]。
本文以深圳市手机位置数据为例,从人群的聚集与消散的角度来探索城市人群移动,采用自组织图聚类方法（SOM）,发现了9种不同的人群聚散时空模式,并在此基础上结合土地利用数据,分析了人群聚散模式与城市空间结构功能的关系,为深圳市城市规划和交通管理提供基础支持。

2 数据与预处理

实验数据为深圳市某工作日的手机位置数据,用户数约1600万,每一条记录包括用户ID、记录时间以及所在基站的经纬度,其中,用户ID经过隐私处理,采样时间间隔约为1 h。手机数据通过手机基站进行定位,共提取出5952个基站,每个基站赋予唯一编号TowerID。由于基站在城市中分布不均匀,在郊区分布较稀疏,在市中心基站分布较密集,一些基站间的距离甚至小于10 m,基站间信号跳动会产生定位误差,为了尽量减少这种误差带来的影响,用500 m×500 m的网格对深圳市进行划分,排除不包含基站的网格（这些网格主要位于山地、水系等人群活动稀少的区域）,共得到2801个网格,如图1所示,对每个网格赋予唯一编号GridID。

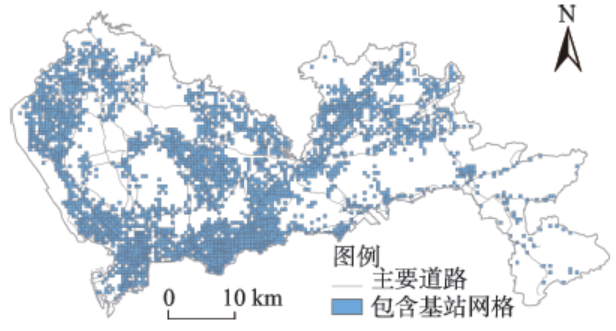

Fig. 1 Grid area containing cell phone towers in Shenzhen

图1 深圳市包含手机基站的网格区域

对每个用户而言,一天的轨迹为 T = ( ( x 1 , y 1 , t 1 ) , ( x 2 , y 2 , t 2 ) , ⋯ , ( x i , y i , t i ) ) ,其中 t i 为记录时间, ( x i , y i ) 为基站的坐标。对于2条相邻时间的记录 ( x i , y i , t i ) 和 ( x i + 1 , y i + 1 , t i + 1 ) ,如果 x i ≠ x i + 1 或 y i ≠ y i + 1 ,即2个相邻记录的基站坐标不一样,则认为该用户发生了移动,产生一个OD对记录为 ( UserID , FromID , ToID , T ) 。其中, FromID 为起点的基站编号, ToID 为终点的基站编号, T 为时段,由于手机定位数据的采用间隔约为1 h,一天共有24个记录,每相邻2 h可以提取出移动的OD矩阵,将每相邻2 h看作一个时段,则一天共有23个时段。综合所有手机用户在时段 T 的OD对,得到该时段城市中任意2个基站间人群移动的OD矩阵记为 ( FromID , ToID , Count , T ) , Count 表示人数。排除掉起点和终点位于同一个网格的OD,则可将基于基站的人群移动OD矩阵综合成以网格为单元的OD矩阵,记为 ( FromGrid , ToGrid , Gcount , T ) ,其中 FromGrid 为起点网格编号, ToGrid 为终点网格编号, Gcount 为流动的人群总量。而对于单个网格GridID而言,可以求出其在时段 T 的人群进去流 Inflow 和出去流 Outflow ,则定义该时段的净流量为Netflow=Inflow-Outflow,表示在该时段这个网格的人群变化量,本文主要关注网格净流量。
本文所采用的土地利用数据为深圳市2012年土地利用现状数据,包括53种详细的土地利用类型。根据中国2012年《城市用地分类与规划建设用地标准》将其综合成7个大类：商业用地（包括商场、酒店和餐饮用地）、工业用地、居住用地、公共用地（包括政府用地、教育用地和医疗用地）、交通用地、农业用地和其他用地（包括军事用地、宗教用地和特殊用地等）。

3 城市人群集聚消散时空模式应用分析

3.1 模式分析方法

3.1.1 局部自相关分析
局部自相关反映要素与其相邻要素之间的相关程度,不仅可识别出变化比较显著的要素,还可识别出在空间位置上的高值集聚和低值集聚区 域[14,16-17]。本研究采用Anselin Local Moran′I来进行局部自相关分析,其计算公式为式（1）。
I i = x i - x ̅ S 2 ∑ j = 1 , j ≠ i N w ij ( x j - x ̅ ) （1）
式中： I i 为局部自相关指标;xi为空间单元要素的属性值,在本文中采用每个网格的Netflow作为要素分析属性; x ̅ 为xi的平均值;wij为空间权重矩阵[18]。
3.1.2 自组织图聚类（SOM）
SOM是属于神经网络中的一种非监督分类方法,包括输入层（节点）和竞争层（神经元）,所有输入层节点与竞争层神经元都有权值连接,通过自身神经元之间的竞争学习来调整权重,自动对输入的数据进行聚类。该方法不需先验知识,可将多维数据投影到一维或二维平面,可用来对多维数据进行聚类、降维、分类和数据挖掘等,因此,SOM方法被广泛应用于地理知识发现、时空数据及地理数据的可视化分析等[19-22]。

3.2 城市人群聚集消散时空模式应用结果与分析

（1） 人群聚集消散区域分析
采用网格的 Netflow 属性作为输入值,运用ArcGIS 10.1空间统计模块中Anselin Local Moran′s I方法对每个时段人群流进行局部空间自相关分析,不仅可识别每个时段城市中人群净流量 Netflow 变化显著的网格,而且可以得到这些显著的网格在城市中不同空间上的集聚分布情况。同时,该方法可将这些人群变化显著的网格分为4类：HH、HL、LH和LL。其中,HH和HL表示中心网格人群净流量 Netflow 较大,即进去流大于出去流,则该中心网格中人群正在聚集（增加）;相反LL和LH表示中心网格人群的出去流大于进去流,认为该中心网格中人群正在消散（减少）。图2为早上通勤时间（07:00-09:00）和下午下班后（17:00-19:00）2个时段城市中人群聚集和消散在城市中的空间分布。

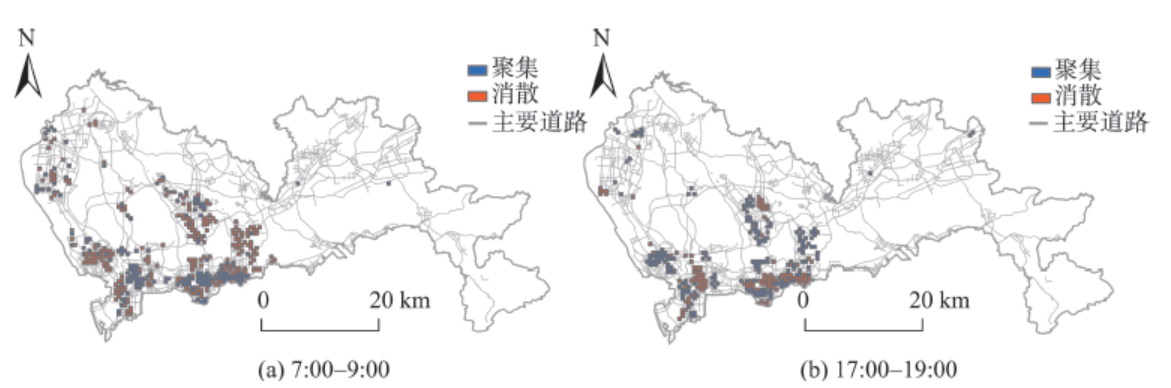

Fig. 2 Distribution of convergence and dispersion

图2 聚集与消散区域分布

从图2(a)中看出,在早上通勤时间,人群聚集的区域主要集中在城市的中心区域,包括福田区的香蜜湖、市民中心和华强北商业区,罗湖区的老街商业区以及南山区的高新科技园区（包括腾讯、百度等IT企业）。由于这些区域提供大量的工作岗位,故在早上通勤时间城市中人群在这些区域聚集。图2(b)为下午下班时间人群聚散情况,可看出许多在早上通勤时间人群聚集的网格区域在下午下班后人群消散,在早上消散的区域下午下班后人群聚集。
（2） 聚散变化时间序列聚类
从人群聚散的空间分布中,并不能看到一天中这些网格人群聚散随时间的变化情况,因此利用SOM对这些网格一天中人群聚散时间变化进行聚类,找出那些具有相似人群聚散变化的区域。
首先排除一天中所有时段都不显著的网格,得到1216个网格,每个网格一天中有23个时段。为了采用SOM法聚类,如果网格在某个时段人群正在聚集则赋值1,人群正在消散则赋值-1,如果网格人群 Netflow 不显著则赋值0,如图3所示,这样组成了一个1216×23的时间序列矩阵。采用SOM法对该矩阵进行训练,使用Davis-Bouldin指数进行聚类数判断,发现当聚类数为9时该指数最小,因此9类为最适合的聚类数。图4为这9种（C1,…,C9）聚散模式在城市中的空间分布。

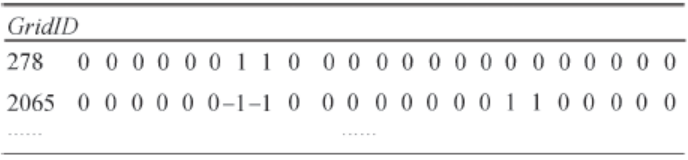

Fig. 3 Time series matrix

图3 时间序列矩阵

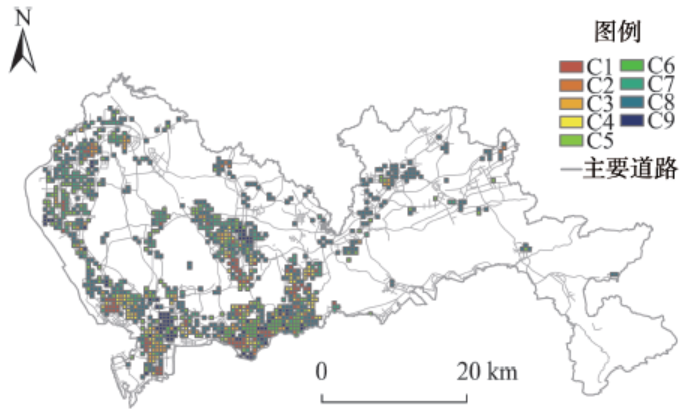

Fig. 4 Spatial distribution of nine convergence-dispersion patterns

图4 9种聚散模式的空间分布

为了清晰地分辨出每种聚散模式人群随时间的变化特点,对每种模式的时间序列进行可视化,借用时间地理学概念[23-25],使用ArcScence在三维空间中显示,如图5所示。其中,Z轴表示时间,二维平面空间坐标（x, y）用相应的网格的中心坐标表示,蓝色表示人群聚集,红色表示人群消散,棕色表示人群变化不显著。

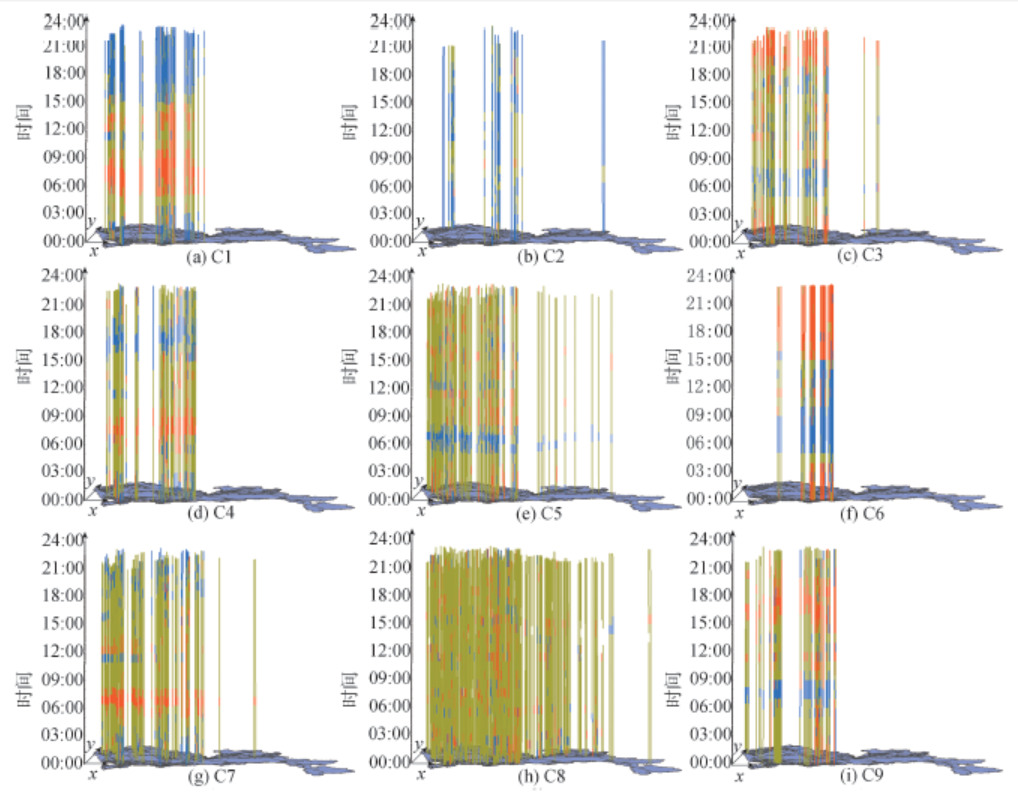

Fig. 5 The time variations of convergence and dispersion for each pattern

图5 每种模式人群的聚散时间变化

从图5可清晰地看出每种模式的人群聚散时间变化特点：C1在早上6:00-10:00之间出现人群持续消散,而在下午16:00后会出现人群聚集且一直持续到凌晨;C2在一天中大部分时段都出现了人群聚集的现象;C3在早上7:00左右出现了人群聚集现象,但只持续了一个时段左右,在下午下班后并没有出现人群消散的现象,而在晚上20:00后会出现人群消散的现象,一直持续到凌晨;C4在早上 7:00-9:00出现了人群消散现象,在下午下班后17:00-19:00之间出现人群聚集的现象,C9与C4具有相反的人群聚散活动;C5在早上7:00左右出现人群聚集的现象,而C7在早上7:00出现了人群消散现象,在中午12:00左右,C5和C7同样出现相反的人群聚散活动,C5是先散后聚,C7是先聚后散;C6在凌晨1:00-3:00出现人群消散,在白天6:00-13:00会出现人群聚集现象,而从下午16:00开始会出现人群消散并且一直持续到凌晨;C8并没有出现明显的人群在某一时段聚集和消散现象,但这不是说明C8没有任何人群活动,只是人群聚散的时间段不集中而已。理解城市不同区域人群的这些聚散模式可帮助管理者进行交通管理、规划等。例如,公交公司可以根据这些聚散的时空模式,调整公交的运营时间或者优化公交站点分布以更好服务人群;出租车公司可根据不同区域人群聚散时间,实时地调度出租车帮司机尽快找到客源。
（3）土地利用类型与人群聚散模式关系分析
城市空间结构功能的分布导致人群在不同空间位置发生聚散,并且不同功能对人群聚散的发生时间、持续时间存在影响。针对上述9种人群聚散模式,结合土地利用数据,解释这9种人群聚散模式,同时,找出每种模式最可能出现的土地利用组合。每种聚散模式都包含多个网格,首先求出每个网格中这7类土地利用各自所占的比例,然后对所有的网格进行平均,得到该聚散模式中这7类土地利用在每个网格中的平均比例,如图6所示。

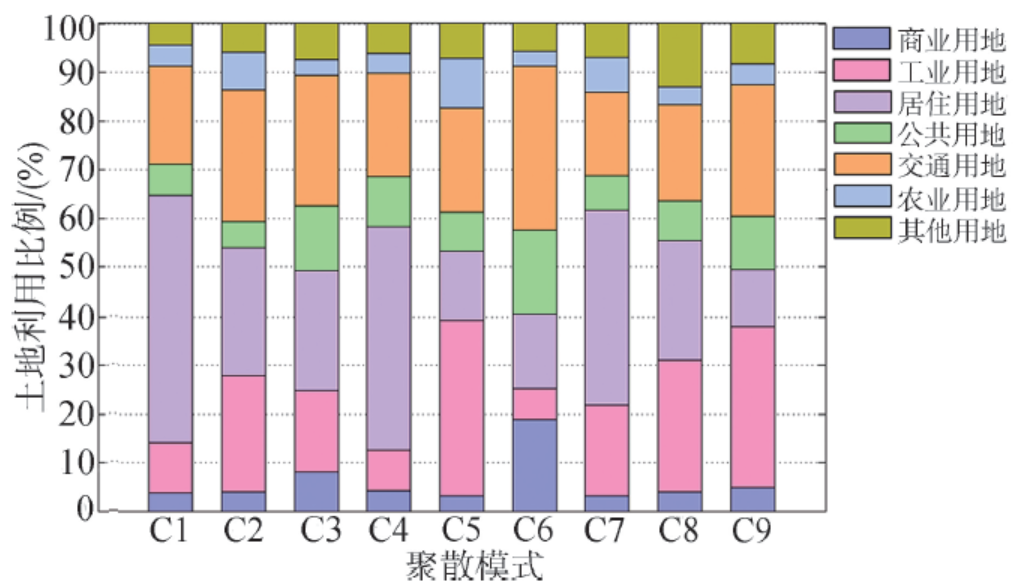

Fig. 6 The land use condition of each convergence-dispersion pattern

图6 聚散模式的平均土地利用分布

从图6可看出,C1、C4和C7平均每个网格中居住用地比例最大,分别为50.44%,45.42%和39.66%,可见这3种聚散模式主要发生在城市中的居住区,在早上通勤时间大量人群离开居住地去上班,因此产生了人群消散现象,在下午下班后会出现人群聚集。这3种模式人群聚散持续时间存在差异,在土地利用上C7的工业用地（18.65%）比C1（10.39%）和C4（8.56%）多,C7主要分布在深圳市的工业园区,居住在这些区域的人群大多都在附近的工厂内上班,所以,C7类人群在早上消散持续的时间最短,约1 h左右,并且在中午12:00左右会出现先聚后散的现象,这是由于人群吃午饭活动引起的。C1与C4在空间分布上临近且土地利用状况相似,可能由于人群的工作性质不同或通勤距离差异导致C1（3 h及以上）在聚集和消散的持续时间上比C4（2 h左右）长。

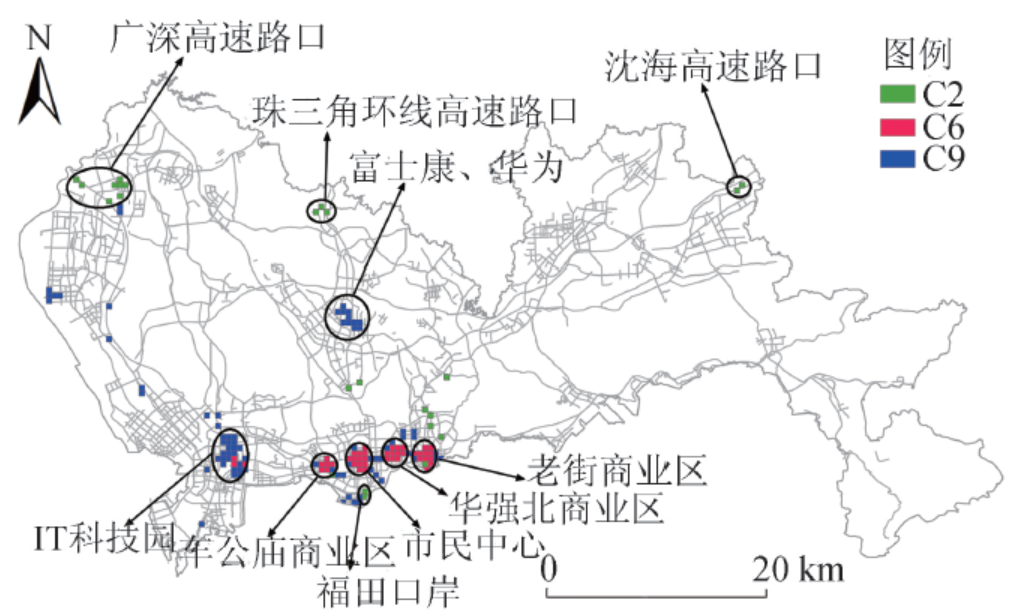

Fig. 7 Spatial distribution of C2, C6 and C9

图7 C2、C6和C9的空间分布

C2平均每个网格中交通用地、居住用地和工业用地的比例较大,分别为27.06%、25.96%和24%。将这些网格与谷歌地图进行结合分析,查看这些网格覆盖区域的实际土地利用情况,发现这些区域大多位于深圳市的边缘,如图7所示,主要覆盖深圳市与外界相连的几个交通要道,包括广深高速路口、珠三角环线高速路口、深海高速路口、福田口岸（通往香港）以及深圳市火车站等。C3与C2相似,交通用地比例最大为26.93%,居住用地和工业用地分别为24.33%和16.71%,C3覆盖了城市中一些重要的地铁站和公交站。与C2相比,C3中的商业用地（8.16%）和公共用地（13.26%）比例较大,因为人群下班后在这些区域使用晚餐或娱乐后坐地铁或公交车回家,所以C3在晚上20:00以后出现人群消散的现象。
C5和C9类土地利用都是以工业用地为主,分别为35.99%和33.28%,与C7类似,C5主要分布在深圳市的工业园区,这些工业园区工人主要在工厂附近,早上会出现人群的聚集且持续时间较短（1 h左右）,并且在中午12:00左右会出现先散后聚的现象。C9的交通用地、公共用地和商业用地比C5多,主要覆盖了城市中IT高新科技企业（位于IT科技园内的腾讯、富士康、华为等）,如图7所示,由于这2类区域的工作性质和通勤距离的不同,C9人群出现聚集或消散的时间持续时间（2 h左右）比C5长。C6类的交通用地（33.83%）比例最大,同时与其他类相比,其商业用地和公共用地是所有模式中占的比例也最多,分别为18.92%和17.03%,C6类区域主要分布在深圳市中最繁华的区域,如图7所示。该区域包括市民中心、车公庙、香蜜湖、华强北和老街商业区等,因此在白天大多数时间会吸引大量的人群,出现人群聚集现象,而在下午16:00后开始出现人群消散现象,一直持续到凌晨。
C8类网格的数量最多,其土地利用工业用地（27.09%）、居住用地（24.37%）和交通用地（19.86%）为主,这3种土地利用混合度较高,人群的聚散活动发生时间多种多样,因此并没有出现人群统一在某一时刻聚集或消散现象。
一个区域的人群的聚散模式与该区域土地利用组合存在一定的关系：（1）当区域土地利用以居住用地为主时,可能产生C1、C4和C7这3种模式,如果该区域位于城市的郊区工业园,最可能发生模式C4,人群的聚散持续时间较短;（2）当区域土地利用以工业用地为主时,可能发生模式C5和C9,如果该区域位于城市的工业园区,则最可能发生模式C5,如果是集中了城市中的高薪科技IT企业等,最可能发生模式C9;（3）在城市的市中心区即商业用地和公共用地集聚的地方发生模式C6。对于城市的一些交通枢纽区的地方发生模式C2和C3;（4）如果一个区域工业用地、居住用地和交通用地的混合度较高,则人群的聚散发生时间会多样。
理解人群活动与土地利用的关系有助于城市规划和交通管理,如在城市规划方面,根据某一区域的土地利用组成来推测其人群的聚散模式,反过来可以进一步帮助优化其土地规划以及周边道路网结构等。在交通管理方面,根据城市中人群聚散的空间分布和时间规律,公交公司可适当调整公交的运营路线和时间,及时提供服务,出租车公司可及时通知司机,城市中哪些区域在什么时间点出现人群消散,从而帮助他们尽快找到客源。此外,还可帮助通讯公司对基站的分布进行合理优化调整或进行应急响应（如在人群聚集区域布置临时信号站等）。

4 结论

本文基于海量的手机位置数据来探索城市人群聚集与消散的时空模式。以深圳市手机位置数据为例,利用自相关分析识别出城市人群聚集和消散的区域,并基于SOM对一天中所有时段人群聚集消散进行聚类,得到9种人群聚散的时空模式;然后,结合土地利用数据,分析了每种聚散模式最可能出现的土地利用组合。本文研究结果能为城市管理者提供关于城市人群活动更详细的知识,展现出了城市局部的人群活动时空动态,帮助其了解城市中不同区域人群聚集和消散的时空分异特点,管理者可根据这些人群聚集消散的时间特点,建设或优化一些基础设施（如设置公交站、地铁站等）,以满足人群的移动需求。
目前,不同领域（交通、地理和规划等）的学者开始用手机数据研究城市人群移动的时空模式,旨在帮助解决交通拥堵、规划不合理等城市问题,提高城市人群的幸福感。此外,手机数据还可用来分析城市人群的时空停留模式,人群在某一位置停留意味着参与某种活动,正是由于人群对于活动的需求导致人群在城市中移动,深入分析人群在城市中的时空活动模式可帮助更深入理解人群移动的内在机制。同时,这些研究大都是基于静态的数据进行挖掘分析,缺乏实时性,而城市变化日新月异,需要实时地向城市人群发布实时道路通畅情况等信息,这些都有待今后深入研究。
