A Method of Deriving the Boarding Station Information of Bus Passengers Based on Comprehensive Transfer Information Mined from IC Card Data

  • SONG Xiaoqing , 1 ,
  • FANG Zhixiang , 1, * ,
  • YIN Ling 2 ,
  • LIU Lihan 1 ,
  • YANG Xiping 1 ,
  • Shih-Lung Shaw 1, 3
Expand
  • 1. State Key Laboratory of Information Engineering in Surveying, Mapping, Remote and Sensing, Wuhan University, Wuhan 430079, China
  • 2. Shenzhen Institutes of Advanced Technology, Chinese Academy of Sciences, Shenzhen 518055, China 3. Department of Geography, University of Tennessee, Knoxville 379960925, USA
*Corresponding author: FANG Zhixiang, E-mail:

Received date: 2015-08-05

  Request revised date: 2015-11-14

  Online published: 2016-08-10

Copyright

《地球信息科学学报》编辑部 所有
Fold

Abstract

Due to the lack of bus operating data, some scholars put forward a method, which uses the orthogonal transfer information between different bus routes, to derive the boarding station information of bus passengers. However, a lot of the bus single trips lack the orthogonal transfer information in practical applications, which lead to the difficulty in deriving the boarding station information of bus passengers. To solve this issue, based on the existing research, this paper put forward a method for deriving the boarding station information of bus passengers based on the comprehensive transfer information mined from IC card data. This method uses the comprehensive transfer information between the subways and buses information mined from the IC card data to confirm the driving direction of buses, and then, divide the passengers of the same single trip into groups. These groups would match the corresponding boarding stations more accurately. We fully take use of the orthogonal transfer information and non-orthogonal transfer information between different bus routes and the transfer information between subways and buses to recognize the fiducial groups and their boarding station information, then, we use the minimum error rule to derive the pending groups′ boarding stations. Using the transfer information to confirm the driving direction could enlarge existing research on how to determine a single trip's driving direction, which makes the method of driving the boarding station information of bus passengers more complete and scientific. In the end, through example analysis, this study greatly increases the number of fiducial groups. This method has a higher reliability and accuracy compared to the method which only uses the orthogonal transfer information between different bus routes to derive the boarding station information of bus passengers. In this study, we use the transfer information to confirm the driving direction of some single trips with the absence of the location data. In addition, we use the transfer information mined from three transfer approaches to derive the boarding station information of bus passengers as well as put forward a series of constraint rules to make the result more accurate and feasible, which are considered to be the most significant innovation and contribution. Deriving the boarding station information of bus passengers is the up-front work in getting the bus passengers' demands and the bus service ability data, which has a guiding significance to urban planning.

Key words： IC Card data; traffic data mining; transfer information; boarding station

Cite this article

SONG Xiaoqing , FANG Zhixiang , YIN Ling , LIU Lihan , YANG Xiping , Shih-Lung Shaw . A Method of Deriving the Boarding Station Information of Bus Passengers Based on Comprehensive Transfer Information Mined from IC Card Data[J]. Journal of Geo-information Science, 2016 , 18(8) : 1060 -1068 . DOI: 10.3724/SP.J.1047.2016.01060

1 引言

公交IC卡（Integrated Circuit Card）在中国许多大城市得到了广泛使用,城市公交IC卡数据具有真实、准确、时效性强、样本量大等特点,能够真实地反映城市公交运营情况和城市居民公交出行特 征[1]。从IC卡数据中提取城市公交客流时空分布信息已成为一种重要的公交数据采集方法[2]。海量的公交IC卡数据为公交出行分析[3]、公交路线与站点规划[4]、评价与服务[5]提供了可行的数据支撑。目前,只有少数城市的IC卡可以记录公交乘客的上下车站点信息,大多数城市的IC卡只记录了车辆编号和刷卡时间等简单信息,而没有记录乘客上车站点、下车站点以及换乘站点等完整信息,对公交分析与优化造成较大困难。因此,如何利用这些不完整的IC卡数据推算公交乘客的上下车站点信息,对公交进行分析与优化是一个棘手的问题。为此,学者们展开了相关研究：于勇、戴霄等[6-8]对IC卡数据进行聚类分析,将聚类分析结果与公交运营资料（包括公交线路走向、站点布局、调度时刻表等公交运营信息）所推算出的车辆到站时间进行时间匹配,确定持卡乘客的上车站点;陈绍辉、徐建闵等[9-10]根据公交车辆GPS数据和公交IC卡数据分别推算站点间运行时间,建立匹配约束规则完成上车站点匹配。
然而,由于某些城市的公交车辆还没有配置车载GPS,而且受路况影响,车辆并非完全按照公交运营时刻表运行,这使上述方法得不到实施或者匹配误差较大。因此,张颂等[11]提出在仅有公交IC卡数据的情况下,利用乘客在公交线间的正交换乘信息（2条公交线路之间有且仅有1个相同的站点提供乘客换乘）推算乘客的上车站点。但是,该方法在实际运用中容易出现单个班次无正交换乘信息因而无法匹配上车站点的情况。因此,本文在此基础上提出一种基于IC卡综合换乘信息（公交线间的正交和非正交换乘信息、地铁和公交线间的换乘信息）的公交乘客上车站点推算方法,以此解决只利用正交换乘信息而存在的某些单个班次仍无法进行站点匹配的困难,该方法对数据完整性要求不高,适用性更广、更合理。

2 基于IC卡综合换乘信息的公交 乘客上车站点推算方法

2.1 数据准备及概念定义

本文使用了2类数据进行推算：（1）核心数据,包括IC卡刷卡数据（路线、闸机编号和刷卡时间等）、公交地铁路线以及站点的地理矢量数据;（2）补充数据,包括公交收费制度、公交时速报道信息等。从补充数据中可得到本文推算方法中所需的判断乘客是否换乘的换乘时间 T tr ,以及公交车的行驶速度 V 。
定义目标公交线为研究对象,某一条公交线（如11路公交线）;目标公交车为目标公交线上的某一辆公交车（如11路公交线上刷卡闸机号为01的公交车）;班次是指公交车从公交线的始发站A驶达终点站B或者从公交线的终点站B驶达始发站A,1个往返班次记为2个班次,一辆公交车一天通常行驶若干个班次。
本文涉及的换乘方式主要有3种：地铁线换乘公交线（图1(a)）,公交线间的正交换乘（图1(b)）,公交线间的非正交换乘（图1(c)）。定义正交换乘为2条公交线路之间有且仅有1个站点提供下车乘客换乘另1条公交线,如图1(b)所示;非正交换乘为2条公交线路之间有2个或者多个站点提供下车乘客换乘另1条公交线,如图1(c)所示。若某乘客在时间上有相邻两条不同路线的刷卡记录,前一条记录的时间为 t 1 ,后一条记录的时间为 t 2 ,若 | t 2 - t 1 < T tr （ T tr 为换乘时间）,则该乘客有一次换乘。综合换乘信息包括：乘客在公交线间的正交和非正交换乘信息、乘客在地铁和公交线间的换乘信息。

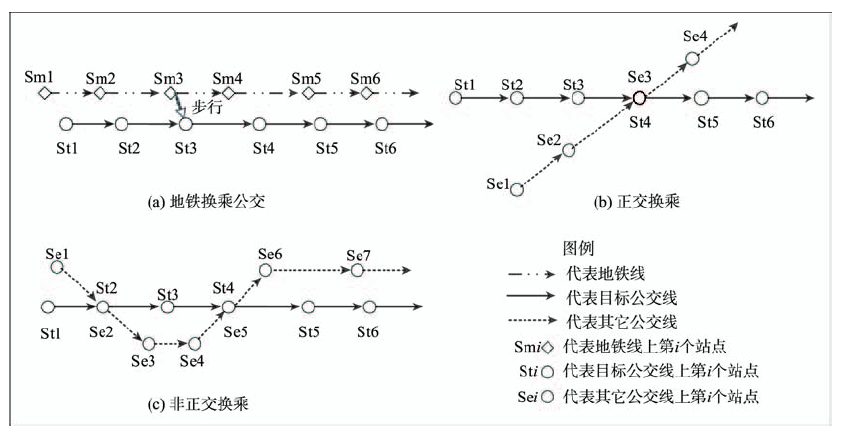

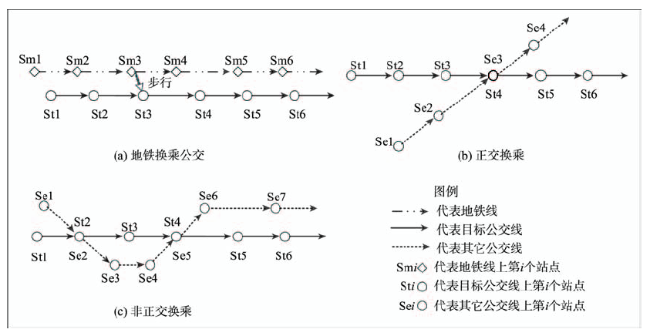

Fig. 1 Three ways of transfering to the target bus line

图1 换乘到目标公交线的3种换乘方式

2.2 算法流程

图2为基于IC卡综合换乘信息的公交乘客上车站点推算方法的流程,具体包括6个步骤：

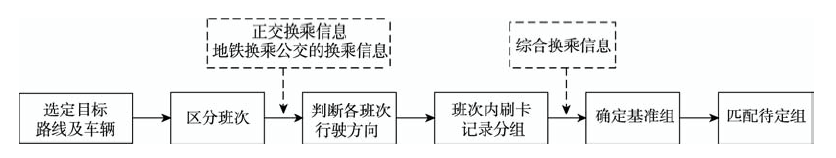

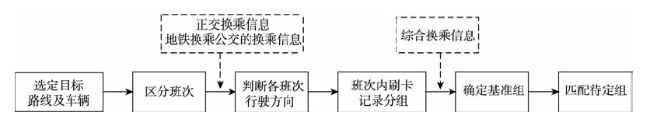

Fig. 2 The process of confirming the boarding stations of bus passengers

图2 公交乘客上车站点的推算流程

（1）选取某一条公交线作为目标公交线、该公交线上的某一辆公交车作为目标车,对目标线的上行路线站点与下行路线站点按站点顺序分别编号（从1开始的正整数）。
（2）区分目标车的班次。对该车闸机一天的刷卡记录按刷卡时间进行排序,分析记录在时间上的分布规律,结合该公交车一个班次的行驶时间 T sg 以及司机到达首末站之后的休息时间 T R （司机休息期间该车闸机不产生刷卡记录）,将一天的记录分布到几个班次上[11]。
（3）判断目标车在各班次的行车方向。利用部分换乘信息依据2.3节识别班次方向的规则判断各班次是上行方向还是下行方向。
（4）同班次内乘客分组。对同一个班次内的乘客按刷卡时间分组。分组思想：①从地理矢量数据中查找目标线上相邻站点间的最小站距 L min ,根据公交车的行驶速度 V ,计算目标车在相邻站点间的最短行驶时间 T min （ T min = L min / V ）,将其设为分组的阈值;②在刷卡时间上相邻的2个乘客,前一个乘客的刷卡时间为 t 1 ,后一个乘客的刷卡时间为 t 2 ,若 | t 2 - t 1 | < T min ,则将这2个乘客划为一组,视为在同一个站点上车,对分组结果按时间顺序编号（从1开始的正整数）,不同班次的分组结果分别编号。
（5）确定分组结果中的基准组及其上车站点。基准组指乘客分组后通过正交换乘、非正交换乘、地铁换乘公交3种换乘信息可以确定上车站点的那部分乘客组。基准站为基准组对应的上车站点。根据2.4节识别分组结果的基准组及其上车站点。
（6）匹配待定组。待定组是指经过基准组识别之后剩余的乘客组。待定站为目标公交线上基准站之外的公交站点。对比组间的刷卡时间间隔与站点间标准行程时间的偏差,利用2.5节最小偏差规则将偏差最小的待定站匹配到待定组[11]。

2.3 判断各班次的行车方向

判断班次的行车方向是匹配上车站点不可或缺的一步,确定站点的序号（确定行驶方向之后站点的编号）。基于换乘信息判断班次行车方向的具体判断过程如下：
（1）分别对目标线的上行路线站点、下行路线站点按站点顺序依次编号。
（2）获取目标车所有班次的正交换乘信息和从地铁换乘到目标车乘客的换乘信息,初步得到部分换乘乘客的上车站点。如图1所示,从地铁换乘到目标车的乘客的上车站点为距离该地铁站最近的公交站点,正交换乘到目标车的乘客上车站点为正交换乘站点,依此识别出这2部分乘客的上车站点。
（3）对比同班次中2个（或以上）乘客的上车时间以及上车站点对应的上行编号、下行编号,识别班次的行车方向。表1是初步识别上车站点得到的部分换乘乘客的上车信息。乘客1的上车时间记为 T 1 ,上车站点在上行路线中的编号记为 U 1 ,在下行路线中的编号记为 D 1 ;乘客2的上车时间记为 T 2 ,上车站点在上行路线中的编号记为 U 2 ,在下行路线中的编号记为 D 2 。
Tab. 1 The boarding station information of some passengers in the same single trip (initially)

表1 同班次中部分乘客上车站点信息(初步)

乘客编号 卡编号 上车站点 上行编号（U） 下行编号（D） 上车时间（T） 班次号
1 0235***91 科技园② 38 16 07:53:03 1
2 3243***02 竹园宾馆① 13 41 08:51:53 1
…
① T 1 < T 2 时,若 U 1 < U 2 （ D 1 > D 2 ）,则目标车在该班次的行驶方向为上行方向,上车站点的序号为上行编号;若 U 1 > U 2 （ D 1 < D 2 ）,则目标车在该班次的行驶方向为下行方向,上车站点的序号为下行编号。
② T 1 > T 2 时,若 U 1 < U 2 （ D 1 > D 2 ）,则目标车在该班次的行驶方向为下行方向,上车站点的序号为下行编号;若 U 1 > U 2 （ D 1 < D 2 ）,则目标车在该班次的行驶方向为上行方向,上车站点的序号为上行编号。奇数号班次行车方向相同,偶数号班次行车方向相同,奇数号班次与偶数号班次行车方向相反。依据以上规则识别出目标车所有班次的行车方向及站点序号。
如表1,T1<T2且 U 1 > U 2 （ D 1 < D 2 ）,目标车在第1班次的行驶方向为下行,站点序号为下行编号。
本文在判断班次行车方向的方法上具有一定的适用性,要求目标车至少有1个班次有2个（或以上）从其他公交线正交换乘到目标车或者从地铁换乘到目标车的乘客。

2.4 确定分组结果中的基准组

确定基准组的步骤为：
（1）获取各个班次中,从地铁换乘到目标车以及从其他公交线的公交车换乘到目标车的乘客换乘信息。
（2）判断基准组及其对应的上车站点。
利用图1中3种换乘方式的乘客的换乘信息判断基准组及其对应的上车站点序号。利用3种换乘方式判断基准组及其上车站点的过程如下：
①从地铁换乘到目标公交车：如图1（a）所示,从地铁出站换乘到目标车的乘客的上车站点为距离地铁站最近的公交站点,可以确定唯一的换乘站点。图中距离地铁站Sm3最近的换乘站点为St3,从地铁站Sm3换乘到目标公交车的乘客所在的组为基准组,St3为基准站。
②从其他公交线正交换乘到目标公交车：如图1（b）所示,从其他公交线正交换乘到目标车的乘客的上车站点为正交换乘站点。图中从Se3换乘到目标公交车的乘客所在的组为基准组,St4为基准站。
③从其他公交线非正交换乘到目标公交车：如图1（c）所示,2条公交线间的换乘站点不止一个,目标公交线的St2和St4站点都是可能的上车站点。班次号记为 tr ,换乘站点序号记为 i ,乘客分组号记为 j ,匹配约束规则：
当某个换乘乘客有且仅有一个 i ≥ j 时,该 i 所对应的站点即为该组乘客（基准组）的上车站点（基准站）。表2是目标车辆在第1班次某2个乘客的换乘站点信息。这2个乘客可能的换乘站点有多个,乘客1的可能换乘站点序号都大于或等于分组号,无法确定准确的上车站点;乘客2有且仅有一个可能的换乘站点序号大于或等于分组号,可确定该乘客的上车站点是14号站点。
Tab. 2 Transfer station information of some passengers (partial information)

表2 乘客的换乘站点信息（部分）

乘客编号 卡编号 换乘前路线 班次号（tr） 分组号（j） 可能的换乘站点序号（i）
1 0203***54 80路 1 5 8、9、10、11、12
2 3266***86 74路 1 13 9、10、14
当 tr 1 = tr 2 、 j 1 = j 2 ,有且仅有一个 i 1 = i 2 时,该 i 所对应的站点即为该组乘客（基准组）的上车站点（基准站）。表3是目标车辆在第2班次某2个乘客的换乘站点信息。乘客1与乘客2的班次号相等、分组号相等（在同一站点搭乘目标车）,且乘客1与乘客2可能的换乘站点序号都有15,可确定上车站点是15号站点。
Tab. 3 Transfer station information of some other passengers (partial information)

表3 乘客的换乘站点信息（部分）

乘客编号 卡编号 换乘前路线 班次号（tr） 分组号（j） 可能的换乘站点序号（i）
1 3252***49 211路 2 12 13、14、15
2 0208***83 82路 2 12 15、16

2.5 匹配待定组

本文参考文献[11]提出的剩余组上车站点的匹配方法进行待定组匹配。识别完基准组之后剩余的乘客组视为待定组,比较待定组和基准组间的刷卡时间间隔与待定站和基准站间的行驶时间,计算二者的差值,将时间偏差最小的待定站匹配到待定组,称为最小偏差规则。按最小偏差规则完成剩余待定组的上车站点匹配,如图3所示。

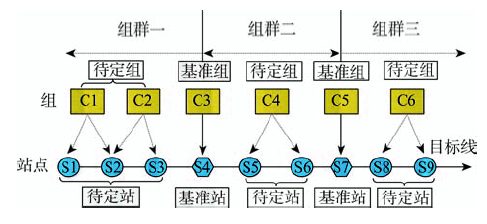

Fig. 3 The process of deriving the boarding stationsfor the pending groups

图3 待定组上车站点的匹配过程

参照图3, S 1 为始发站,以第一个基准组和最后一个基准组为界,将待定组分为3个组群。若只有一个基准组,则分为2个组群（无组群二）。Tm,n为组n的第一个乘客的刷卡时间与组m的最后一个乘客的刷卡时间的差值（n>m）;ta,b为公交车在站点a与b间的标准行驶时间,ta,b =Lab/v（Lab为a与b站距,v为时速报道信息中的公交车时速）。
由于某些站点无乘客刷卡上车,待定组数量小于或者等于待定站的数量。3个组群中若待定组的数量与所对应的待定站的数量相等,则一一对应匹配;若待定组的数量小于待定站的数量,匹配组i时,R（L）代表乘客组i的右（左）相邻基准组,r（l）代表待定站右（左）相邻基准站,Ti,R（TL,i）代表组i与右（左）相邻基准组的刷卡时间间隔,tk,r（tl,l+k）代表待定站与右（左）相邻基准站间的标准行驶时间。则匹配过程如下：
（1）若组i位于第一个组群（图3）,组群1有N1个待定站,则计算yk=|Ti,R-tk,r |,k=1,…, N1。取最小yk所对应的k,组i的上车站点为Sk。
（2）若组i位于中间组群（图3）,组群2有N2个待定站,计算yk=|TL,i -tl,l+k|+|Ti,R -tl+k,r |,k=1,…,N2。取最小yk所对应的k,组i的上车站点为Sl+k。
（3）若组i位于最后一个组群（图3）,匹配算法和组群1相似,匹配顺序和组群1相反。

3 实例分析

本文所涉及的基础数据有：
（1）深圳市2011年8月IC卡数据以及公交地铁路线、站点的地理矢量数据。IC卡数据的字段包括：IC卡卡号、刷卡日期、刷卡时间、刷卡闸机编号、交易类型（地铁进站、地铁出站、公交车刷卡）、实价、原价、路线名称,如表4所示。公交和地铁的地理矢量数据：公交线与地铁线的空间数据与属性数据;公交站点与地铁站点的空间数据与属性数据。
Tab. 4 Shenzhen IC card data record (partial information)

表4 深圳市IC卡数据记录（部分）

卡编号 交易时间编码 闸机编号 交易类型 实价/分 原价/分 路线 站点
0209***79
0209***85
3236***68		 20110801101456
20110801082026
20110801081948		 220001279
268025118
268012115		 31
21
22		 120
0
270		 200
0
300		 836路
1号线
1号线		 无
桃园站
车公庙站

注：交易时间“20110801101456”表示“2011年8月1日10时14分56秒”;交易类型“31”表示公交车上车刷卡,“21”表示地铁入站,“22”表示地铁出站

（2）深圳市公共交通收费制度信息以及深圳市2011年下半年轨道交通二期工程开通后的公交时速报道信息等,如公共交通收费制度给出公交车与公交车、公交车与地铁之间的换乘优惠制度。公交时速报道信息表明,深圳市2011年下半年轨道交通二期工程开通后,高峰期车速提高至28 km/h。这部分数据具有现实意义,可帮助提高研究结果的准确率。
将这些数据存储到数据库SQL Server 2008中,IC卡原始数据中有重复及代刷记录（对于同一张IC卡,连续刷卡时间间隔非常小（<=30 s）即视为代刷记录[12-13]）,构建核心数据的数据仓库[8-9, 14],利用数据库查询检索功能将原始IC卡数据中的重复及代刷记录剔除[15]。
实验数据是深圳市2011年8月1日（周一）的IC卡数据,随机选取深圳市10条公交线,每条公交线随机选取一辆公交车作为研究对象,统计不同换乘方式识别出的基准组数量,如表5所示。最后,实验以深圳市113路公交线为例,给出各班次基准组的识别结果（表6）以及站点匹配的结果。以此验证本文方法的可行性和适用性。
Tab. 5 The statistics of the result for determining the fiducial groups of different routes

表5 不同路线识别基准组结果统计表

线路名 班次数 基准组数量 正交换乘基准组数量 非正交换乘基准组数量 地铁换乘目标车基准组数量
79路 4 13 2 2 9
101路 3 6 0 1 5
113路 6 18 5 3 10
223路 10 19 7 2 10
311路 6 11 4 0 7
320路 6 23 10 6 7
323路 4 12 4 4 4
338路 6 19 4 3 12
383路 8 15 2 4 9
395路 4 13 5 1 7
Tab. 6 The result for determining the fiducial groups of bus line 113

表6 113路识别基准组结果

班次数 班次号 本研究确定的基准组数量 本研究确定的
基准组组号		 正交换乘确定的
基准组数量		 正交换乘确定的
基准组组号
6 1 5 13、15、34、39、40 2 15、39
2 2 11、12 1 11
3 3 11、21、25 0
4 3 17、26、28 1 28
5 3 18、24、27 0
6 2 24、25 1 24
表5中基准组数量是后3列数据的和,是本文提出的3种换乘方式识别之后得到的基准组数量和。与正交换乘数据进行对比,结果表明,得到的基准组数量比只利用正交换乘得到的基准组数量多,这有助于提高站点匹配结果的准确率。并且,公交路线的某些班次不存在正交换乘的乘客,且这种情况比较常见（如表6第3班次、第5班次）,只利用正交换乘信息推算公交乘客的上车站点的方法具有很大的局限性。
将113路公交线视为目标公交线,随机选取113路闸机编号为231010944的公交车作为目标公交车,该车一天有568名乘客,571条刷卡记录。经过调查, T sg 为90 min, T R 为10 min,深圳市收费制度中规定乘车换乘时间 T tr 为90 min,为提高精度,研究中设 T tr 为40 min[16-18]。班次识别后,一天的刷卡记录分为6个班次,如图4所示（相同颜色的记录为同一个班次）。各班次内乘客分组,以班次1为例,如图5所示（相同颜色的记录为同一个组,视为在同一站点上车）。

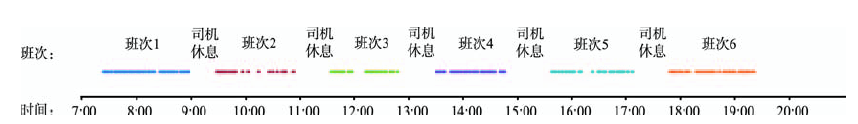

Fig. 4 Dividing the bus passengers into groups of six single trips

图4 刷卡乘客分成6个班次

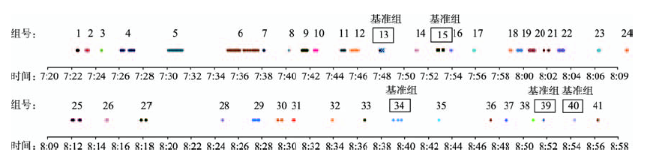

Fig. 5 Dividing first single trip's passengers into several groups

图5 班次1乘客分组

表6为利用换乘信息确定的基准组数量及其乘客组号,由待定组的匹配过程可知,当2个基准组之间的待定组数量与对应的待定站数量相等时,待定组与待定站一一对应,这类待定组等同于基准组。与只利用正交换乘相比,本文可使准确确定上车站点的乘客组数占总乘客组数的比值大大提高,班次1提高了53.7%,班次2提高了4.3%,班次3提高了48.0%,班次4提高了8.6%,班次5提高了16.7%,班次6提高了3.2%,这使站点匹配的准确率有所提高。表6中第3、5班次的正交换乘确定基准组的数量是0,因此,只利用正交换乘无法得到这2个班次的站点匹配结果。
经过上述推算,图6给出本方法乘客上车站点的匹配结果,该方法具有更高的可行性。
结合图4、图5、图6,班次1和班次6刷卡记录相对密集,尤其第1班次有乘客上车的站点最多。深圳市的交通高峰期主要集中在上班族的上下班时间点,早晚高峰一般为上午7-9时（班次1）和下午17-20时（班次6）,中午大多数的上班族在工作单位就餐。此外,研究中发现第1班次第6组和第6班次第14组、26组的乘客数量较多。经过站点匹配和实地调查发现,第1班次第6组乘客的上车站点是蛇口沃尔玛,该站点周边以居住区为主,上班高峰期该站上车人数较多。而第6班次14组和26组乘客上车站点分别为上海宾馆西、深大北门,这2个站点周边以工作区为主,下班高峰期上车人数较多。这些研究分析结果与深圳市居民工作日的出行通勤规律相符,具有较高的可信度。

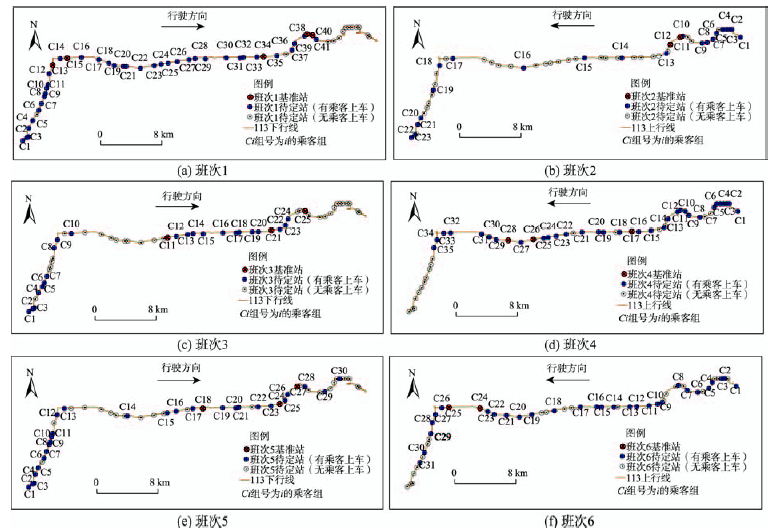

Fig. 6 The results of deriving the boarding stations

图6 上车站点推算结果

4 结语

准确推估公交车乘客的上车站点是获取公交客流量、公交服务能力等信息的前提。在缺少定位数据的情况下,本文提出了一种基于IC卡低成本海量数据综合换乘信息的公交乘客上车站点推算方法。该方法充分利用从IC卡数据中挖掘出的地铁与公交、公交与公交之间的换乘信息识别班次行驶方向、确定基准组上车站点,其优点在于：（1）在缺少定位数据的情况下,利用换乘信息识别班次行车方向,适用性广;（2）基于3种换乘方式得到的换乘信息推算公交乘客的上车站点,并提出了一系列的匹配约束规则,与以往研究相比,具有更高的可行性和准确率,对公交线网以及城市规划具有重要的使用价值。同时,该推算公交乘客上车站点的方法具有一定的局限性。在判断目标车各班次行驶方向以及确定基准组的过程中均用到了换乘信息,故该方法不适用于无换乘乘客的车辆,对于此类公交车的乘客上车站点的推算还有待于深入研究。
