Automatic Recognition of Fold Landform Types Based on Spatial Structure Pattern Matching

  • CHEN Ying , 1 ,
  • LI Anbo , 1, 2, 3, 4, * ,
  • YAO Mengmeng 1 ,
  • LU Guonian 1, 2, 3, 4
Expand
  • 1. School of Geography Science, Nanjing Normal University, Nanjing 210023, China
  • 2. Key Laboratory of Virtual Geographic Environment (Nanjing Normal University), Ministry of Education, Nanjing 210023, China
  • 3. Jiangsu Center for Collaborative Innovation in Geographical Information Resource Development and Application, Nanjing 210023, China
  • 4. State Key Laboratory Cultivation Base of Geographical Environment Evolution (Jiangsu Province), Nanjing 210023, China;
*Corresponding author: LI Anbo, E-mail:

Received date: 2016-02-24

  Request revised date: 2016-04-15

  Online published: 2016-11-20

Copyright

《地球信息科学学报》编辑部 所有
Fold

Abstract

The automatic recognition of fold structure is one of the bases of tectonic interpretation, geomorphology classification and three-dimensional geological modeling. At present, most of the automatic recognition methods used for landform classification are based on the regular statistical unit. These methods, although effectively extract the characteristic landform by using image or terrain data, cannot recognize the tectonic landforms which combined the structural feature and topographical feature. As one of the most general tectonic landforms, fold landform has featured a symmetric repetitive spatial structure, which can be used to recognize the fold. To realize the automatic recognition of fold landform types, this research provides a method based on the spatial structure pattern matching. This method focuses on building scene models of fold structures by using Attributed Relational Graph (ARG) and identifying the fold landform types by defining different spatial structure patterns through the formal grammar. The implementation process is presented as follows. Firstly, extract the long strip scene that may contain the fold structure according to the principles used in choosing fold cores and section lines. Secondly, build and simplify the spatial structure model of the long strip scene by following the ARG approach. Thirdly, convert the ARG model into sentences, and classify the fold types with respect to different grammatical inferences of the sentences. If the sentences cannot be inferred by Anticline Grammar and Syncline Grammar, then it is not a fold. Fourthly, determine the fold landform types by checking whether the terrain containing the fold is a mountain or a valley. The result shows that the proposed method is capable for automatically recognizing the fold landform types in the northern Lushan area. It basically solves the problem in the auto-recognizing of fold landform types for mountainous area, and can be a supplementary reference to the traditional methods used for landform classification.

Key words： fold landform; automatic recognition; spatial structure; formal grammar; pattern matching; Lushan

Cite this article

CHEN Ying , LI Anbo , YAO Mengmeng , LU Guonian . Automatic Recognition of Fold Landform Types Based on Spatial Structure Pattern Matching[J]. Journal of Geo-information Science, 2016 , 18(11) : 1500 -1512 . DOI: 10.3724/SP.J.1047.2016.01500

1 引言

地貌作为地表各自然地理要素相互作用最活跃的界面,是地理学研究的基础内容之一[1-3]。合理的地貌类型划分和特征提取是进行地貌研究的前提[4]。传统的地貌分类主要是在实地勘查获取地貌信息的基础上,通过手工勾绘地貌界线而成[4-5]。这种方法精细准确,但工作量大、历时长,且受限于制图人员的技术和认识,因此许多学者开始探讨地貌类型划分和特征提取的自动化方法[6]。
目前,利用数字高程模型（Digital Elevation Model,DEM）进行半自动化-自动化的地貌识别是地貌分类的研究热点,其主要利用规则统计单元进行地貌形态自动划分[7]或根据地形特征线来分割地貌单元[8-9]等,基本解决了基于形态特征的地貌划分问题。此外,利用遥感数据进行半自动化地貌解译方法的研究取得一定进展,其方法主要是基于各遥感指数[10]或针对形状、纹理等解译特征[11-12]提取典型地物地貌,且相关研究已主要应用于火山[11]、沙漠[11]、岩溶[10]以及珊瑚海岸[12]地貌等影像特征明显的地貌类型。
然而,构造地貌因特有的空间结构特征,使其自动化识别提取有一定难度,目前相关研究较少。构造地貌是指通过内外地质动力的相互作用所形成的具有一定构造特征的地貌形式[13],其中,褶皱构造地貌与断裂构造地貌是2种最基本的构造地貌类型。断裂构造地貌主要包括断块山地、断层谷、断层崖等类型[14-16]。褶皱地貌主要包括背斜、向斜和穹隆等基本类型[14-16]（表1）。
Tab.1 Basic types and characteristics of fold landforms

表1 基本褶皱地貌类型与特征[14-16]

基本褶皱地貌类型 特征
背斜 背斜山 对称重复,外新内老
背斜谷
向斜 向斜山 对称重复,外老内新
向斜谷
穹隆 等轴背斜隆起
目前,针对大型断裂构造地貌的半自动化识别研究有了一定的进展[17-19],但针对褶皱地貌而言,由于其存在以下3方面的特殊性,现有基于DEM或遥感影像的自动化地貌分类方法难以直接应用：（1）褶皱地貌作为一种地层组合结构,其划分不仅需要考虑地形信息,还需要考虑地质构造信息;（2）褶皱构造的主要特点在于其特有的地层“对称重复”空间结构,而常用的单元统计方法主要研究地表形态,对于空间结构问题并不适用;（3）在长期的外力作用下,褶皱可能进一步被侵蚀为逆地貌或再顺地貌[15],与其原生形态已大相径庭。传统的以地形起伏进行地貌类型划分的方法并不能作为褶皱地貌的划分标准。因此,本文从褶皱地貌的地层空间结构特征入手,主要针对背斜和向斜地貌进行识别。
褶皱反映了地壳发展及地貌演化过程,是构造地貌、构造地质等学科的主要研究对象,其自动化识别是构造解译、地貌划分、三维建模等工作的基础。为此,本文拟采用地形地质图、DEM等数据,基于空间结构模式匹配方法解决褶皱地貌的自动化识别问题。

2 研究思路

虽然褶皱构造形态复杂、类型多样,且没有具体的边界,但其本质为一组受力弯曲的地层[20],在剥蚀后呈现出核部中心对称、模式化的特定地层组合结构。为此,可在不同褶皱类型的空间结构模式定义基础上,先通过空间结构模式匹配的方法来实现褶皱构造识别,再结合地形信息确定褶皱构造地貌类型。具体实现步骤如图1所示。

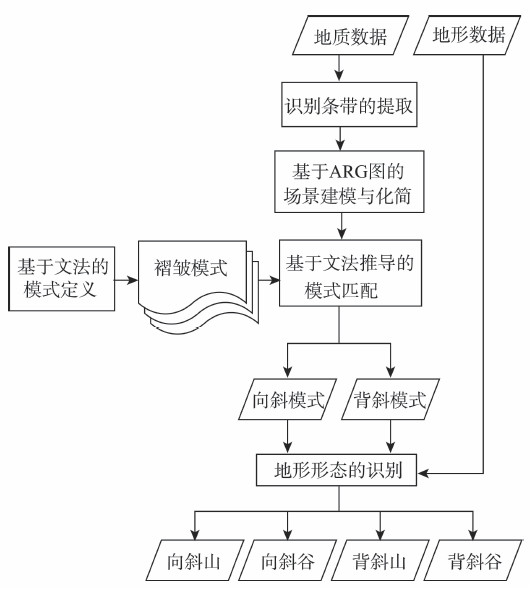

Fig.1 Framework of automatically recognition of fold landform types

图1 褶皱地貌类型自动识别框架

（1）为提高识别准确度及效率,先对可能形成褶皱的区域进行裁取,生成识别条带场景用于建立模型及判别地形。
（2）基于识别条带绘制邻接属性关系图（Attributed Relational Graph,ARG）,建立识别条带场景的ARG模型。为了与褶皱模式进行匹配,需要剔除邻接ARG模型中的后期侵入岩地层对象、第四纪覆盖地层对象以及无关方向上的对象。
（3）给定满足褶皱模式的形式文法定义,将化简后的场景邻接ARG模型表达为2个句子。根据句子能否由模式文法推导出,来判定该场景是否具有褶皱的“对称重复”结构,且依据推导出的最长子句来确定褶皱的范围。通过本环节工作,可根据空间结构模式匹配出背斜、向斜等基本褶皱类型。
（4）根据褶皱构造范围内的局部地形信息,将向斜与背斜构造进一步划分为向斜山、向斜谷、背斜山与背斜谷4个基本褶皱构造地貌类型。

3 研究方法

3.1 识别条带的提取

褶皱结构识别的前提是找到褶皱可能存在的位置,继而锁定可能组成褶皱的地层。可基于2个常用的原则来实现褶皱识别目标的锁定：① 核部地层选取原则（表2）。在地质图上,进行褶皱的人工判别,通常是先找到一个较新或较老的地层（即核部地层）,再观察其左右地层是否存在对称分布的现象[14],因此寻找核部地层是褶皱识别的前提;②剖面线选取原则。横切褶皱所绘制的剖面图能有效地反映褶皱横剖面的形态和地层组合特征[20],其剖面线一般选定地层出露较全的部位,并尽量垂直区内构造和地层走向[21],因此垂直于褶皱走向的剖面线所穿过的一系列地层最可能反映该褶皱的结构。
基于上述原则,本文先获取可能的核部地层,并裁取垂直于核部地层走向的一组地层作为识别条带。识别条带所表达的场景,反映了条带所处区域地理场景的结构特征。对于存在“对称重复”空间结构的条带,可认为该区域存在褶皱构造。从而,可通过识别条带的提取,将整个研究区域内的褶皱识别问题,转化为有限识别条带内的褶皱识别问题。这样通过消除复杂地层多边形的影响,既降低了场景表达的难度,又可提高匹配的效率和准确度。
Tab.2 Rules for identifying core stratums

表2 核部地层识别规则

自然语言描述 形式化语言描述 示例
地层S相对所有邻接地层S邻年代较老或较新 If IsOld(S,S邻) = Ture
Or IsNew(S,S邻) = Ture
Then IsCore(S) = Ture
地层S基本被某邻接地层S邻环绕而内部不存在洞（岛） If IsSurrounded
(S,S邻) = Ture
Then IsCore(S) = Ture
地层S的邻接地层S邻集合中存在地层符号属性一致的地层 If HasSameAge(S邻)
Then IsCore(S) = Ture
识别条带的具体生成步骤为：① 在忽略侵入岩与第四纪覆盖地层的情况下,基于核部地层识别规则（表2）筛选出可能的核部地层;② 基于横切剖面方法,垂直于核部地层的走向绘制剖面线,裁取剖面线一定缓冲域内的地层要素集合作为识别条带。

3.2 基于ARG图的条带场景建模与化简

3.2.1 场景模型
若将识别条带视为一个空间场景,则褶皱识别的问题转化为条带空间场景的建模及基于褶皱场景结构的模式匹配问题。空间场景是空间对象及对象间关系的综合[22],其建模的关键是对场景中的对象和关系进行形式化表达[23-24]。相关研究中,较为代表性的有“逐步转变”模型[25]、SIMDTC算法[26]和ARG[27]等。其中,ARG图是将统计和结构2种方法结合起来的一种场景描述方法,既具有图的直观结构,又包含属性特征信息,描述能力较强[28]。为此,本文选用邻接ARG方法对条带场景逐个建模,进行形式化表达。
在ARG中,G=（V,E）中[24],V为顶点集合,代表对象;E为有向边的集合,代表对象之间的空间关系[29],空间关系模型众多,根据实际情况选取关系模型及含义（表3）。
Tab.3 Relational models used in ARG

表3 ARG中采用的关系模型

关系 描述 备注
T T1（相邻）,T2（相离） 四交模型[31]
A A1（北）,A2（北东）,A3（东北）,A4（东）,A5（东南）,A6（南东）,A7（南）,A8（南西）,A9（西南）,A10（西）,A11（西北）,A12（北西） 十二方向的方位模型[32]
D 地层符号在地层年代中的位置的代数差运算,D>0
本文中,V为地层对象,E为邻接地层间的时空关系,主要包括空间拓扑关系、时间距离关系和空间方位关系,即E={T,A,D},各构模对象含义如下：
（1）地层对象（用V表示）：以质心点代替条带上裁取的地层面要素[30],作为顶点对象存储,其属性为相应地层的属性。
（2）地层间空间拓扑关系（用T表示）：地层要素间仅包含相邻和相离2种拓扑关系,存在边连接的为相邻对象,不存在边连接的即为相离对象。
（3）地层间空间方位关系（用A表示）：用有向边来表示相邻两地层间的方位关系,边由老地层指向新地层,代表新地层相对其相邻老地层的方位,间接表达了地层年代由老变新的方向。
（4）地层间时间距离关系（用D表示）：以地层年代表序列为依据,地层对象的值为地层符号在序列中的位置。有向边终点的地层对象与起点的地层对象的值做代数差,结果作为2个地层对象间的时间距离。
3.2.2 场景ARG建模方法
条带场景由一组地层要素构成,其中包含了地层对象的信息、地层间的关系以及地层组合的结构等,对这些信息进行计算和提取,建立场景的邻接ARG模型。由场景条带建立邻接ARG模型主要包括以下5个环节：
（1）计算场景条带上每个地层要素的质心点,存储为地层对象,将地层要素的属性传给其质心的地层对象;
（2）根据地层年代表,用地层符号Age在地层年代表中的索引AgeId,来代表地层对象的新老,记入属性;
（3）遍历找到每个地层在场景条带上的邻接地层,建立邻接表。邻接表中对象间的空间拓扑关系都为T1;
（4）在邻接表中比较相邻地层对象的新老,以相对老的地层作为起点对象,相对新的地层作为终点对象,生成有向边。计算由起点指向终点的向量的方位角,作为2个地层间的空间方位关系A,存入有向边的属性表;
（5）将有向边终点对象与起点对象的索引值AgeId做差,结果作为2个地层对象的时间距离关系,存入有向边的属性表。
条带场景邻接ARG建模效果如图2所示。其中,圆表示地层对象,其属性包括地层编号、地层符号等;有向边的属性表示了空间邻接对象间的空间方位关系与时间距离关系。

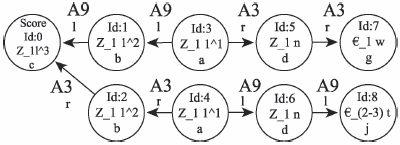

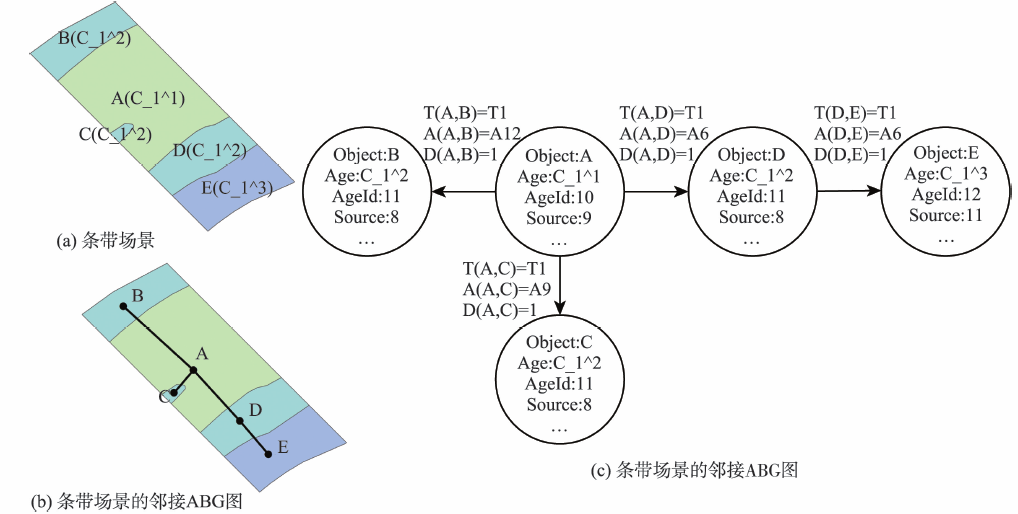

Fig.2 Example of a scene modeling

图2 场景建模示例

3.2.3 场景ARG模型的化简
褶皱形成后,可能遭受后期地质作用的影响,从而在场景ARG模型中出现干扰对象,给基于ARG模型的褶皱结构自动识别带来一定难度。为此,要对相关干扰对象进行化简,并删除无关方向上的对象,将邻接ARG模型还原至原始褶皱地层结构。针对邻接ARG模型的3种主要干扰情况,化简方案如下：
（1）对于邻接地层地质年代属性相同的情况,直接合并处理。
（2）侵入单元与第四纪覆盖等干扰对象的化简,主要是剔除后期侵入单元对象和第四纪覆盖对象,并对其邻接地层进行合并、删除、更新等处理。具体情况如表4所示。
（3）无关方向上的对象。褶皱是垂直走向上一组呈两翼对称关系的地层,对于非垂直方向上的对象及其邻接关系可进行剔除处理。

3.3 褶皱构造的空间结构模式定义

完整出露的褶皱构造,其地层对象在垂向上具有“对称重复”的特定空间结构,且因核部、翼部间的新老关系不同,进一步表现为背斜与向斜2种不同的空间结构模式[33]。基于上述ARG场景建模方法,可建立背斜与向斜2种典型褶皱类型的邻接ARG场景概念模型,其模型如图3所示。其中,An与Am分别表示褶皱两翼由左至右、由右至左的空间方位关系。

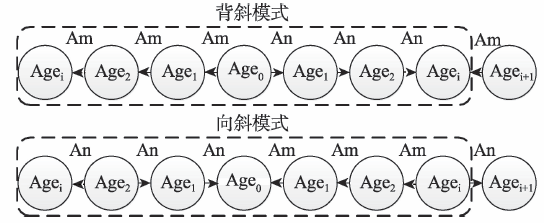

Fig.3 Conceptual model of fold scene based on ARG

图3 基于ARG的褶皱场景概念模型

结构模式匹配的研究多见于制图综合中的路网模式匹配[33-34],采用既定的结构模式进行匹配,以保证综合前后的地图路网的合理性。由上述概念模型可知,褶皱中的地层组合没有固定长度,表现为一种递归的结构模式,难以用邻接ARG的结构模式方法表达其结构模式,而仅用于概念描述。为此,本文考虑采用基于文法定义匹配句子的方法,进行褶皱结构模式的定义和匹配研究。形式文法一方面表现出动态递归的特性,另外也可通过文法定义来约束句子结构[35-36]。
因此,由背斜与向斜的场景概念模型可总结得到2条文法描述：① 地层组合关于核部地层对称;② 褶皱由核部至两翼,地层的新老关系变化单调。对于背斜和向斜2种邻接ARG概念模型,分别有如下文法定义[37]。
3.3.1 背斜模式文法定义
定义1：地层组合模式文法G(S)={VS,VAges,S,PS},其中：
（1）VS是文法非终结符的集合,是一个非空有限集,VS ={S};
（2）VAges是文法的终结符,是一个非空有限集,是进行匹配的基本单位。集合 a 3 , … , a n } 为地层年代表的映射字符串;n为地层年代表内地层符号的个数。如图4,示例地层年代表内的18个地层符号分别与字母 { a , b , c , … , p 一一映射。
（3）S是文法推导的初始符号;
（4）PS是有限个文法产生式的集合,已知褶皱出露的地层组合呈中心对称形式,其定义：
PS:
S→a1Sa1 | a2Sa2| a3Sa3| … | anSan
S→a1aia1 | a2aia2| … | anaian
其中,i=1,2,3,…, n。其最短结构是由3个字符组成的中心对称字符串,中心的核部地层可能为任意字母ai,其中i=1,2,3,…,n。
定义2：新老关系方位模式文法G(A)={VA, VDirectionS,A,PA},其中：
（1）VA是文法非终结符的集合,是一个非空有限集,VA={A};
（2）VDirectionS是文法的终结符,是一个非空有限集。VDirectionS={l,r},该集合表示了由核部到翼部地层对象由老到新的方位关系。取核部向右地层变新的方向为右,记为r,则反向为左,记为l;
（3）A是文法推导的初始符号;
（4）PA是有限个文法产生式的集合,其定义：PA: A→lr | lAr。
3.3.2 向斜模式文法的定义
地层组合模式文法G(S)={VS,VAges,S,PS},与背斜模式相同。
定义3：新老方位关系模式文法G(A)={VA, VDirectionS,A,PA},与背斜模式类似。其中：
（1）文法非终结符集合VA、文法的终结符集合VDirectionS与初始符号A的定义与背斜模式相同;
（2）PA是有限个文法产生式的集合,其定义： PA : A→rl | rAl。

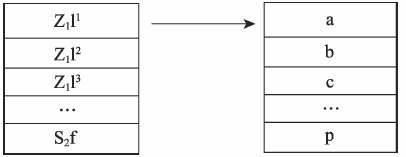

Fig.4 Mapping stratigraphic units to a table

图4 地层年代映射表

3.4 褶皱构造模式匹配

基于上述褶皱模式的文法定义,将褶皱结构模式匹配,转换为文法与句子的模式匹配。对于识别单元的场景模型化简得到的邻接ARG模型,可进一步表达为2个句子;然后,通过判别句子能否由模式文法推导出来,实现针对不同褶皱构造模式的匹配识别。具体流程如图5所示。

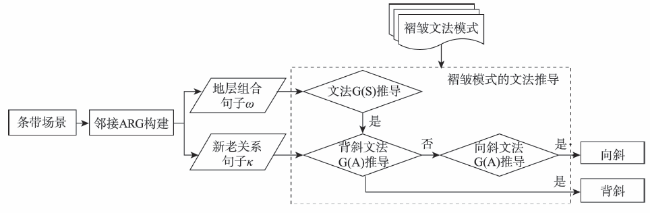

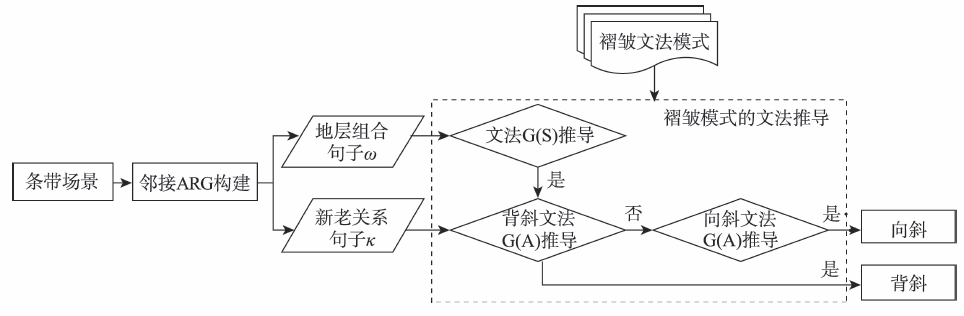

Fig.5 Pattern matching process of fold structure

图5 褶皱构造模式的匹配流程

（1）将邻接ARG模型表达为地层组合句子ω与新老关系句子κ,并明确其核部地层Score。如表4示例模型与其生成的句子,用下划线标识核部地层;
（2）第一次推导,取Score及其左右邻接地层Sleft1、Sright1组成的句子ω1,Score与Sleft1、Sright1的新老关系方位组成句子κ1,判断ω1是否可以通过文法G(S)推导得到,κ1是否可以通过文法G(A)推导得到;
（3）若句子ω1、κ1分别可以通过文法G(S)、G(A)推导得到,则记录当前匹配的地层对象组合SList;若至少有一个句子不能由对应文法推导得到,则当前场景匹配结果为“不是褶皱”,匹配结束。表4的示例1存在可成功推导2个文法的最小子句,示例2则不可以;
（4）进一步,取组合SList的左右邻接地层组成新的句子,判断其地层对象组合句子及新老关系方位句子是否可以通过文法G(S)、G(A)推导得到;若2个句子都可以推导得到,记录当前匹配的新的地层对象组合SList,重复步骤（4）,反之则执行步骤（5）;
（5）保留匹配成功的最长子句,匹配结束。若满足定义1与定义2则为“背斜模式”,满足定义1与定义3则为“向斜模式”。如表5示例一推导得到id编号为“4、2、0、1、3”的最长子句,满足向斜模式。
Tab.4 Simplification scheme of adjacent ARG model

表4 场景邻接ARG模型的化简方案

情景 邻接ARG示例 示例描述 化简方案
化简前 化简后
化简对象位于属性不同的2个对象之间 化简对象B与对象A、C邻接,A与C属性不同 剔除B,剔除关系AB、BC,更新对象A和C的坐标,以及关系AC
化简对象位于属性相同的2个对象之间 化简对象B与对象A、C邻接,A与C属性相同同 剔除B,剔除关系AB、BC,合并对象A和C,更新与A、C关联的关系
化简对象有多于2个邻接对象 化简对象E与对象A、B、C、D、F与G相邻,A与B属性相同且方位与地层走向一致,C与D,F与G情况同上 剔除E,剔除关系AE、BE、CE、DE、FE和GE,合并A与B、C与D、F与G,更新与A、B、C、D、F、G关联的关系
Tab.5 Example of the pattern matching of fold structure

表5 褶皱构造模式匹配示例

示例 句子 待推导子句 推导过程 结果
示例1 jdabcbadg
llrrllrr		 bcb
rl		 S→bcb
A→rl		 201
向斜
abcba
rrll		 S→aSa→abcba
A→rAl→rrll		 42013
向斜
dabcbad
lrrllr		 S→dSd→daSad→dabcbad
不符合文法G(A)		 输出42013
向斜
示例2 edcba
llll		 dcb
ll		 不符合文法G(S)
不符合文法G(A)		 输出
非褶皱

3.5 褶皱形态识别

褶皱地貌类型的确定既需考虑成因,又需考虑形态[38]。确定褶皱构造类型之后,根据褶皱范围内的地形走向,进一步判别出山或谷的地貌形态。
本文基于识别场景的剖面线,通过比较褶皱内核部地层、最左地层与最右地层中心点的海拔,来判别地形。设识别得到核部地层core、最左地层leftn与最右地层rightn对应的海拔位置分别为C、L和R。不同情况的判别规则为：① 若C相对于L、R地势较低,则认为褶皱构造范围内地形以谷为主,如图6中的F1;② 若C相对于L、R地势较高,则认为褶皱构造范围内地形以山为主,如图6中的F2;③ 若C位于L、R高程之间,则褶皱构造范围内地形是坡或山谷并存,此时,判定地形以山为主。判别算法阐述如下：
（1）将剖面线l与褶皱构造（图6中的F1或F2）地层对象相交,计算剖面线在所有地层面要素的中点集P={lefti,lefti-1 … left2,left1,core,right1 … righti-1,righti};
（2）取P中代表最左、核部和最右的点{lefti,core,righti },在DEM上分别求取高程,记为{L,C,R};
（3）比较3点的海拔变化趋势,观察L-C与R-C的正负。若L-C与R-C均为正,则认为核部低于左右,形态近似谷;若L-C与R-C均为负,则认为核部高于左右,形态近似山;若L-C与R-C一正一负,则认为形态为坡或山谷并存,识别为山。
上述工作完成后,可以识别出褶皱构造范围内的地形,继而将褶皱构造识别结果与地形判别的结果综合,确定褶皱地貌类型,并标注褶皱地貌单元的大致范围。
褶皱地貌单元范围的标注,主要分为2种情况进行处理：① 待标注褶皱独立,与其余褶皱地层不重叠时,则以推导最长子句的范围为短轴,以核部地层走向上长度为长轴,划定褶皱单元;② 待标注褶皱与其余褶皱地层有重叠时,重叠的翼部地层为相邻的向斜与背斜共用[16];但为保证褶皱地貌单元的完整性,需要对重叠部分进行划分。则取翼部重复地层的中点均分翼部,将相邻的背斜向斜划分为不重复的单元,并依此确定短轴长度。

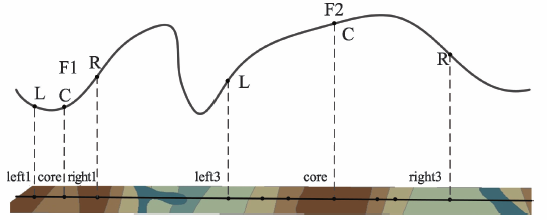

Fig.6 Classification of terrain with fold structure

图6 褶皱构造地形判别

4 实验与分析

4.1 实验区域和实验数据

庐山是典型的断块山,受地壳上升运动和南北水平运动的影响,呈东北-西南向伸展,山体呈椭圆形,长约25 km,宽约10 km。该区地层复杂,跨越年代大,岩浆岩、变质岩、沉积岩均有较多分布。以九奇峰-仰天坪为界,南部以断裂构造地貌为主,北部以褶曲构造地貌为主[39]。庐山北部表现有类型丰富的原生地貌和次生地貌,主要受复背斜构造控制,以南华系下统莲沱组地层为主,形成“三背两向,五岭四谷”的形态[40]。本文实验区选定庐山五老峰以北、仙人洞以东的主要山地地区。
实验采用的是1：50 000的庐山北部地区的地质体面数据（图7）与DEM数据,包括震旦纪（Z）,寒武纪（€）,奥陶纪（O）,志留纪（S）地层,并有穿插覆盖了白垩纪（K）侵入岩单元与第四纪（Q）地层覆盖物。实验数据的属性以行业标准《数字化地质图图层及属性文件格式》（DZ/T 0197-1997）[41]为准,不符合标准的数据需要进行预处理。
依据实验数据,可以根据地层年代表[42]先得到地层年代符号对应的字符。除去侵入单元与第四纪地层,将莲沱组（Z_1l）至茅山组下段（S_3m^1）共18个地层的位置{1,2,3, … ,18},依次赋值为{a,b, c, … ,r}作为地层句子的终结符。
Fig.7 Experimental data

图7 实验数据（庐山北部区域地形地质图）

4.2 实验结果与分析

基于上述方法,在VS.Net 2010平台下,利用C#语言和DotSpatial 1.7组件,开发了原型系统。系统提供了核部地层选取、识别条带提取、条带场景建模等模块,实现了褶皱地貌类型自动化识别的功能,并自动划定褶皱地貌单元。相关实验结果与分析如下。
4.2.1 场景提取
基于实验数据,根据核部地层选取原则,得到36个核部地层,在核部地层垂向上做识别条带（图8）,并记录核部地层的编号和走向。选取的核部地层主要为本区域较老的莲沱组（Z_1l）地层,与较新的坟头组（S_2f）地层,大部分识别条带走向为南东走向。

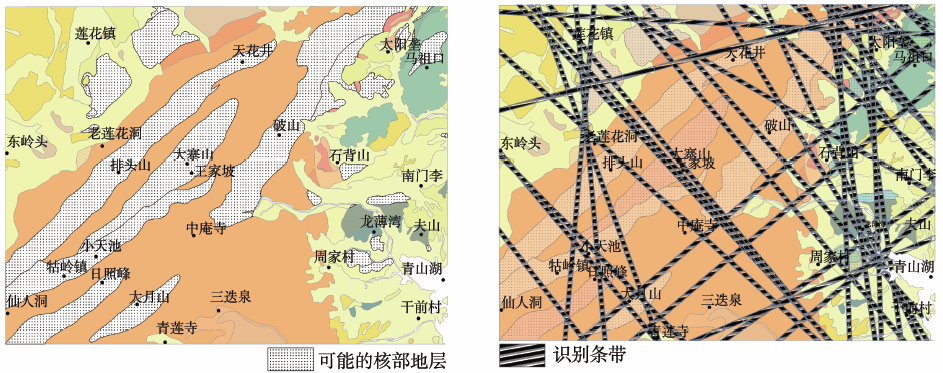

Fig.8 Result of scene extraction

图8 场景提取结果

4.2.2 场景邻接ARG建模与简化
对提取的场景条带进行建模。首先,计算每个地层对象的质心点绘制成点图层,并将地层属性传递给点;其次,计算两两相邻的地层对象间的空间方位关系和时间距离关系,绘制线图层,并将地层关系存储为线属性。示例条带内包含id编号为143至159的17个地层对象,其邻接ARG图与邻接ARG场景模型展示如图9（a）,其中着重表示的9个对象为保留地层对象,id编号为153的地层为核部地层。化简后效果和邻接ARG模型如图9（b）。
4.2.3 褶皱结构自动识别结果
对于化简后的识别场景模型,用褶皱结构模式进行匹配。图10为示例场景模型匹配的结果,红色范围为符合褶皱结构模式的部分,并且可以判断为向斜褶皱。
对全图进行模式匹配,可以得到符合褶皱模式的条带部分有7个,得到的褶皱主要为震旦纪莲沱组的地层与寒武纪乌石门灰岩地层2个年代。匹配的条带场景中的片段展示如图11所示,其化简后ARG模型对应的句子与匹配的子句如表6所示。
Tab.6 Fold structure′s matching result

表6 褶皱构造匹配结果

编号 句子 匹配部分 结果
1 cbcdcblrrll bcdcbrrll 向斜
2 cbcdbcdcbclrrlrrllr cbclr 背斜
3 fecbcdbcrllrrlr cbclr 背斜
4 gcbcdcbcbcllrrllrlr bcdcbrrll 向斜
5 fgdcbcbcilrlllrlrrr cbclr 背斜
6 cbghjhijilrrrlrrl hjhrl 向斜
7 baghjhijilrrrlrlr ijirl 向斜
4.2.4 识别结果与分析
叠加地形形态的判别之后,判别得到基本褶皱地貌类型的结果（图12）。沿核部地层走向进行褶皱地貌单元的简单标注。
针对研究区域,海会幅与庐山幅的地质说明书[42]中明确研究区域内褶皱有7个（图13）,本方法识别出了其中6个,大部分为震旦纪时代以莲沱组为主的地层出露。褶皱天花井背斜的褶皱对称结构因受北东向脆-韧性变形带切割位移而被破坏,未能正确识别。
另外,资料也可能存在遗漏或尺度问题,可能有一些较小的褶皱并未被资料记录。如图12东北部,在向斜山的西侧还识别出1个向斜谷,海会幅地质图说明书[42]中未记载。核对地层信息与产状信息后,推测该向斜谷可能与马祖山向斜山为同一褶皱在地质图上出露的不同部分。

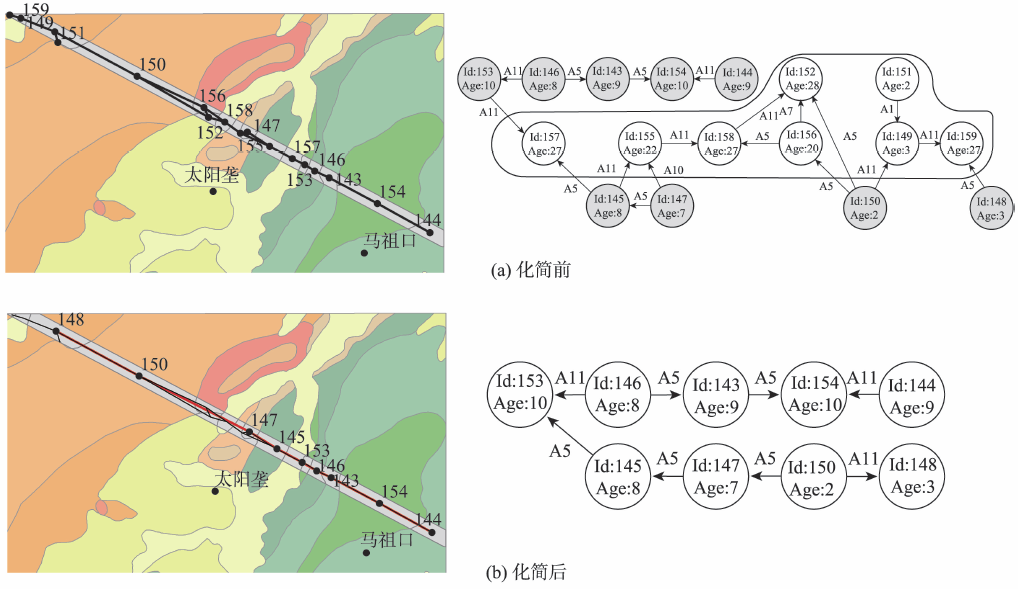

Fig.9 Simplification of adjacent ARG model

图9 邻接ARG场景模型的化简

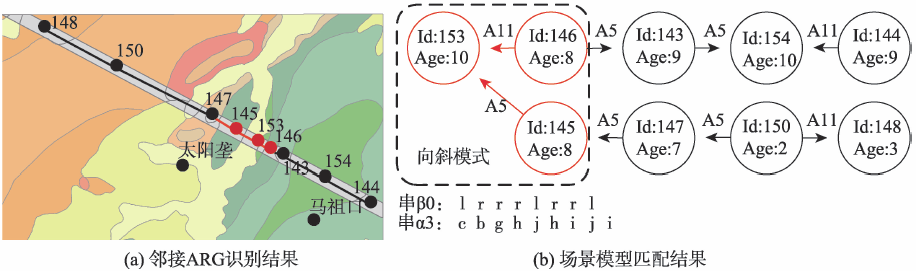

Fig.10 Example of fold pattern matching

图10 褶皱构造模式匹配示例

Fig.11 Identification result

图11 褶皱构造场景条带识别结果

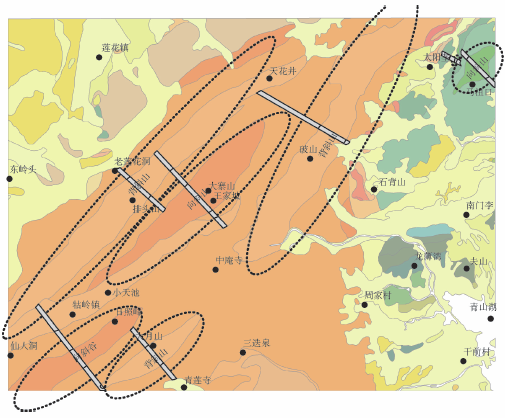

Fig.12 Marking the fold landforms

图12 褶皱地貌类型标注

Fig.13 Fold axis in the experimental area

图13 实验区褶皱轴迹[42]

5 讨论

（1）在提取识别场景条带时,可能会出现选取不到核部地层或岩层属性中不包含走向信息的情形。相关处理方法如下：①搜索不到核部地层时,应基于图幅内所有地层多边形的走向,制作走向玫瑰图,再选取频数最大的角度,等间距裁取图幅生成识别条带,继而利用上述原则在识别条带内部寻找核部地层。②当属性中不包含岩层走向时,可计算多边形走向来替代地层走向。
（2）地貌单元的提取涉及到单元界线的划分,本文方法仅简单划定了褶皱地貌单元的范围。对于褶皱重叠部分,主要以重叠翼部的中点进行划分。此外,相邻的山谷也可能有重叠,亦可作为划分标准。因山谷相邻,彼此过渡,可取山峰最高点与谷地最低点海拔差的中间点作为分界,划分山谷单元。由于篇幅问题,本文仅阐述了大致思路,并褶皱地貌单元进行简单标注。褶皱地貌单元边界的自动化划分,今后将专门进行研究;
（3）本文方法主要适用于基岩山地区域褶皱类型的自动化识别,且着重针对向斜、背斜2种褶皱构造类型进行了研究。对于实质为一等轴背斜隆起的穹隆构造,理论上本文方法也同样适用。

6 结语

本文以基于ARG的褶皱场景空间结构建模方法为切入点,在研究利用形式文法进行不同褶皱空间结构模式定义的基础上,着重形成了一种基于空间结构模式匹配的褶皱构造自动识别方法,进而有效地支持了褶皱地貌的自动识别。本文方法可以有效地识别提取出庐山北部山区对称、完整的褶皱构造地貌单元,基本解决了构造地貌类型的自动化识别问题,是对传统地貌形态划分方法的有效补充。主要研究结论包括：
（1）基于空间结构进行构造地貌类型识别的方法,给具有空间结构特征的地貌类型识别提供了新思路,对其他形态结构地貌类型的自动化识别研究有一定的借鉴意义;
（2）基于邻接ARG建模方法,有效地实现了对地理场景的建模与匹配识别;
（3）基于形式文法,实现对不同褶皱类型的空间结构模式的定义。在将变长、线性的场景ARG模型转化为句子的前提下,利用句子的模式文法推导结果进行判别,有效实现了不同褶皱类型的匹配识别,形成了一种非静态空间结构模式匹配问题的可选方案。

The authors have declared that no competing interests exist.
