The Research on the Method of Combining Images of GF-1 and OLI for FuzzyClassification of Land use

  • ZHANG Cuifen , 1 ,
  • SHUAI Shuang 2 ,
  • HAO Lina , 3, * ,
  • LIU Xi 4
Expand
  • 1. Shandong Women’s University, Jinan 250002, China;
  • 2. Hubei Institute of Land Surveying and Mapping, Wuhan 430010, China
  • 3. Key Laboratory of Geoscience Spatial Information Technology, Ministry of Land and Resources of the P. R .China
  • 4. .Basic Geographic Information Center of Sichuan Province, NASMG, Chengdu 610093, China
*Corresponding author: HAO Lina, E-mail:

Received date: 2016-04-25

  Request revised date: 2016-08-25

  Online published: 2017-01-13

Copyright

《地球信息科学学报》编辑部 所有
Fold

Abstract

In order to improve the phenomenon that different objects perform the same spectral characteristics in land use mapping of high spatial resolution data and the “mixed pixel” problem caused by lower spatial resolution in land use mapping of medium spatial resolution data, this study took GF-1 and OLI as a case and proposed a method of combining high spatial resolution data and medium spatial resolution data for fuzzy classification of land use. Firstly, texture information of GF-1 and spectral information of OLI were compressed and strengthened by principal component analysis (PCA), respectively. Compressed texture information of GF-1 and compressed spectral information of OLI were layer stacked. The combined data of three bands feature was received. Then, the feature combined data was segmented into three different levels of 60, 80, 100 based on texture and spectral characteristics of the different land use types in feature combined data. Finally, the fuzzy logic membership functions of the land use types were built based on texture and spectral difference of the different land use types. In this way, the fuzzy land use classification of the study area was carried out. Results shows that the PCA method compressed and strengthened GF-1 and OLI of study area effectively and the proposed method classified the land use of study area successfully receiving a high total accuracy of 93.52%. The method proposed in this paper offered a new idea for classification feature selecting in object-oriented classification and had some significance for other classification research of combining high spatial resolution data and high spectral resolution data.

Key words： GF-1; OLI; Combined use; Land use; Fuzzy classification

Cite this article

ZHANG Cuifen , SHUAI Shuang , HAO Lina , LIU Xi . The Research on the Method of Combining Images of GF-1 and OLI for FuzzyClassification of Land use[J]. Journal of Geo-information Science, 2017 , 19(1) : 1 -9 . DOI: 10.3724/SP.J.1047.2017.00002

1 前言

土地利用、覆被变化与全球气候变化、生态系统演变及生物多样性变化等关系密切。土地利用类型的变化既是全球环境变化的原因,又是全球环境变化的结果,对全球环境变化有重要的影响[1]。20世纪90年代以来,土地利用、覆被变化的相关研究成为了热点,而遥感分类是其中重要的研究方法之一。
长期以来,TM、ASTER、OLI等中空间分辨率遥感数据因其光谱分辨率的优势,一直是遥感土地利用分类研究的主要数据源[2-3]。随着卫星传感器的更新,遥感数据的空间分辨率不断提高,近年来国产高分系列卫星也相继投入使用,一些学者利用高空间分辨率数据进行地物类型划分并取得了一定成效[4-6]。高分辨率遥感数据的分类方法,从分类对象方面可分为3类：基于像元的分类、基于亚像元的分类以及面向对象的分类[7]。研究表明,针对高分辨率遥感数据,面向对象的分类相比传统分类方法具有以下优势：① 能够充分利用遥感影像的多特征进行分类,更符合人类的思维,更具智能性[8];② 能够根据不同地物特点,在不同尺度下进行信息提取[9];③ 分类精度更高[10]。本文使用的模糊分类方法是面向对象的分类方法的一种。而对于面向对象分类方法,如何有效地选择分割尺度和参与分类的影像特征等问题还有待进一步研究[7]。本文尝试利用“特征协同”的方法解决面向对象分类中分类特征选择问题。
由于遥感成像中瞬时视场的关系,同一传感器难以同时获得高光谱分辨率和高空间分辨率影 像[11]。同时,研究表明中分遥感数据和高分遥感数据在进行土地利用分类时各有优势。宋军伟[6]通过对比GF-1和Landsat-8影像的土地覆盖分类效果,发现在农田与林地、不透水面与裸土的典型样本可分离性方面,Landsat-8优于GF-1;而GF-1对零碎分布地物类型的分类精度高于Landsat-8。高空间分辨率遥感图像光谱统计特征的不稳定性造成了同类地物的光谱异质性和不同种地物的光谱重叠 性[12],进而影响地物分类精度。例如,高分辨率影像上,由于水体和建筑物阴影在可见光和近红外波段上光谱特征相似,常造成二者的混分现象,而中分数据的短波红外波段则可以很好地区分水体和阴影[13]。利用中分辨率数据进行土地利用类型划分时,由于混合像元现象严重,单独依靠光谱信息进行地物分类时也易受到“同物异谱”和“异物同谱”的影响[14],而空间分辨率的提高能有效地改善混合像元作用的影响。
本文以特征协同的方式将高分辨率数据的纹理信息和中分辨率数据的光谱信息进行“协同”,充分发挥二者优势,并利用各地类间的光谱差异性和纹理差异性构建模糊逻辑隶属度函数,对研究区影像进行土地利用类型划分,也为中、高空间分辨率遥感影像上的土地利用类型分类研究及面向对象分类中分类特征的选取提供了一种思路。

2 研究区与数据源

研究区位于山东省青岛市,东经119°41′48″~119°44′00″,北纬35°45′52″~35°47′29″。区内土地利用类型主要为耕地、林地、建设用地、水体和未利用地,其中耕地分布面积最大,其次为林地和建设用地,水体和未利用地零星分布,另外有一条铁路自西向东从研究区南部穿过。
本研究使用的数据源是2014年7月9日采集的高分一号数据（GF-1）和2014年5月26日采集的Landsat-8 OLI数据,GF-1数据全色波段空间分辨率为2 m,多光谱波段包含可见光到近红外4个波段,空间分辨率为8 m;OLI全色波段空间分辨率为15 m,另外有可见光到短波红外7个多光谱波段,空间分辨率为30 m。可见GF-1数据的空间分辨率优于OLI,而OLI数据的光谱分辨率优于GF-1数据。研究区2种类型数据获取质量良好,无云,如图1所示。

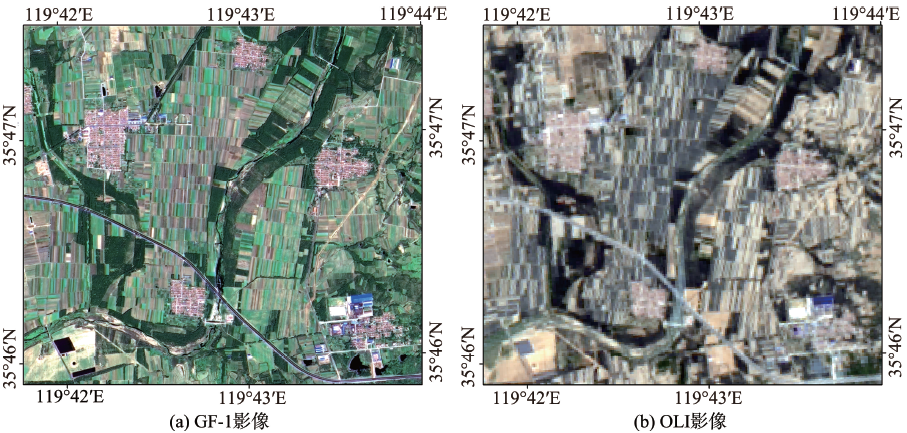

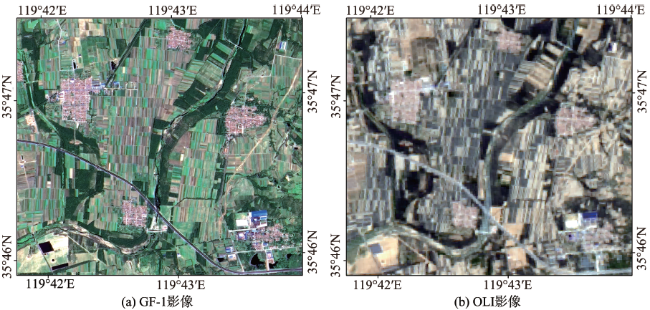

Fig. 1 GF-1 and OLI images of the study area

图1 研究区GF-1影像和OLI影像

3 GF-1影像和OLI影像的协同模糊分类

3.1 数据协同方法

前人研究表明,GF-1数据和OLI数据在土地利用类型划分上各有优势。本文研究的主要思路就是将2种数据的优势“协同”起来,提高影像土地利用类型划分的精度。在分别对GF-1影像纹理信息和OLI影像光谱信息压缩、增强的基础上,将压缩增强后的光谱和纹理信息进行波段绑定,完成GF-1数据和OLI数据的特征协同,具体流程如图2所示。

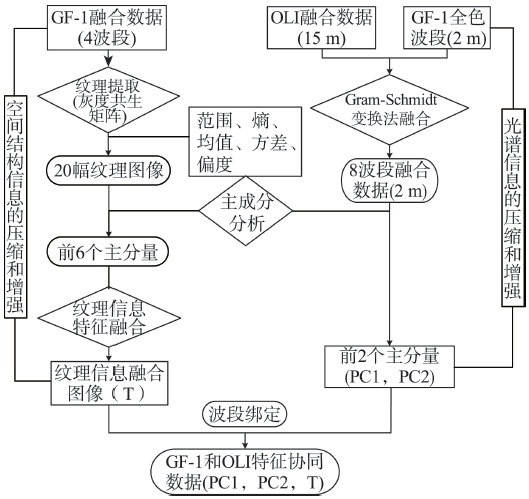

Fig. 2 Feature combined flow of GF-1 and OLI data

图2 GF-1数据与OLI数据特征协同流程

3.1.1 数据预处理
分别对2种影像进行大气校正,保证影像清晰、准确地反应地物的光谱和纹理信息。以空间分辨率更高的GF-1影像为参照,对OLI影像进行几何校正,确保2种数据空间位置上的配准;将2种数据的多光谱波段分别与其全色波段融合,并根据研究区范围进行裁剪。
3.1.2 GF-1影像空间结构信息的压缩和增强
目前图像纹理是反应遥感影像空间结构信息的主要特征。根据GF-1四波段融合数据的范围、熵、均值、方差和偏度5个统计量,采用灰度共生矩阵法[15],选择窗口大小“5”,计算获取了20幅纹理 图像。
前人研究表明,用于提取纹理信息的这5个统计量仍存在信息特征、有效性等方面的重叠[16],进而造成提取的纹理图像数据冗余。这就需要对获取的20幅纹理图像进行信息压缩和增强。主成分变换具有方差信息浓缩、数据量压缩的作用,可以更确切地揭示多波段数据结构内部的遥感信息[17]。对20幅纹理图像进行主成分变换的结果显示前6个主分量的信息量占96.19%,并且完整包含各地物类型的纹理信息。若将6个纹理主分量图像全部加入分类不仅会严重影响分类运算速度,也不易于模糊逻辑隶属度函数的构建。根据靳晓辉[18]的方法,将6个纹理主分量图像按各自权重进行信息特征融合,融合公式如式（1）所示。
T = P C 1 × 0.7638 + P C 2 × 0.0872 + P C 3 × 0.0512 + P C 4 × 0.0267 + P C 5 × 0.0219 + P C 6 × 0.0156 （1）
式中：T为纹理信息融合图像;PC1、PC2、PC3、PC4、 PC5、 PC6为前6个纹理主分量图像,系数为各主分量的权重值。纹理信息融合图像效果如图3所示。

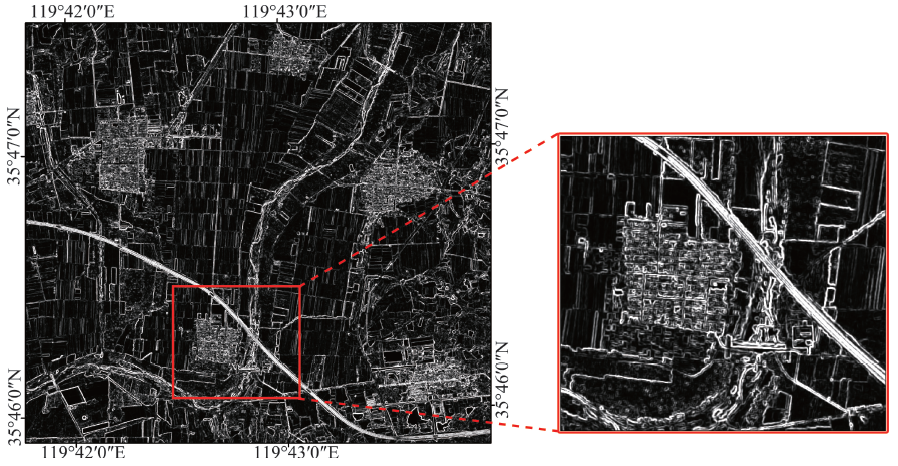

Fig. 3 The texture information fusion image of GF-1 data in the study area

图3 研究区GF-1数据纹理信息融合图像

由图3可看出,纹理信息融合图像较好地融合了20幅纹理图像的信息,并完整地包含了研究区各地物的图像空间结构信息。各地物类型的纹理特征差异较显著,说明该纹理图像的信息融合方法[18]对本研究区的适用性较强。
3.1.3 OLI影像光谱信息的压缩和增强
为了保持空间分辨率的统一,先将15 m分辨率7波段OLI影像与2 m分辨率GF-1全色波段影像进行融合。针对异源数据融合时,由于波谱覆盖范围不同造成的光谱失真问题[19],使用目前常用的融合算法进行试验,并计算试融合结果的光谱扭曲度和相关系数。一般情况下,相关系数越大,光谱扭曲度越小,融合结果的光谱保真度越好。计算结果（表1）显示：Gram-Schmidt变换融合法的相关系数最大,光谱扭曲度最小。最终选择该方法进行OLI数据和GF-1数据的融合。
同样,利用主成分变换的方法对获得7波段 2 m分辨率融合图像进行光谱信息的压缩。主成分分析的结果显示前2个主分量占7波段信息量的96.81%。
在分别对GF-1影像的纹理信息和OLI影像的光谱信息进行压缩、增强的基础上,将OLI主成分变换后的前2个主分量和GF-1的纹理信息融合图像进行波段绑定,形成3波段的GF-1和OLI特征协同数据。
Tab. 1 The correlation coefficient and spectraltwist of fusion images

表1 融合结果相关系数与光谱扭曲度对比表

融合方法 相关系数 光谱扭曲度
主成分变换 0.2242 145.2364
Gram-Schmidt变换 0.2337 128.3545
Pan-sharpen变换 0.2289 136.4752

3.2 多尺度分割

影像的多尺度分割方法考虑了实际地表多层次、多格局的特征,通过建立不同的尺度分割等级,逐层进行分割与信息提取[20]。进行影像多尺度分割时,分割参数的设置直接影响分割和分类的准确性。本文主要考虑分割尺度和波段权重的设定。在设置参与分割的波段权重时,主要考虑研究区内不同地物间的光谱特征和纹理特征的差异性。在主要依据光谱特征区分地物的分割层次,将光谱特征波段权重适当升高。相反,在主要利用纹理特征区分地物的分割层次,则将纹理特征波段权重调高。选择分割尺度时的主要思路是,对分割对象内部的同质性与对象间的异质性进行分析,选取一个合适的尺度,使达到对象内同质性最大且对象间异质性最大[20]。选取训练区,进行尺度50-140（间隔为10）的分割试验,以各待分类地物最大面积对象的标准差来表征其同质性,标准差越大同质性越差,计算结果如表2所示。
Tab. 2 The standard deviation of the maximumarea of multi-scales

表2 各尺度最大面积标准差

尺度 水体 林地 建设用地 农田 铁路
50 5.07 4.57 10.38 4.23 16.68
60 5.07 4.57 10.38 9.83 16.68
70 5.07 4.57 10.38 9.83 20.35
80 5.07 6.56 16.24 9.83 42.36
90 6.58 8.15 16.24 18.60 42.36
100 6.58 8.15 18.71 18.60 42.36
110 6.58 18.97 18.71 27.58 48.26
120 27.07 18.97 25.97 27.58 48.26
130 27.07 20.00 25.97 33.26 48.26
140 27.07 20.00 25.97 33.26 48.26
表2中各地物类型的分割对象的同质性随分割尺度增加阶梯状下降。研究区内各地物类型的同质性较好的分割尺度范围,水体为50-110,林地为50-100,建设用地为50-70,农田为50-80,铁路为50-70。在以上区间内进行再试验,以各类地物边界清楚、避免分割不完全或分割过于破碎为原则,结合各类地物的光谱、纹理特征确定了多尺度分割的层次和各分割层的参数（表3）。
Tab. 3 Multi-scale segmentation levels andparameter settings

表3 多尺度分割层次和参数设置

分割层次 尺度 波动权重（PC1:PC2:T） 形状 紧密度
Level 1 100 1:2:1 0.1 0.6
Level 2 80 2:2:1 0.1 0.6
Level 3 60 1:1:2 0.2 0.6
分割层次1的分割尺度为100,为较大尺度分割,用于将水体和陆地分开。经分析,水体的特征波段为PC2,所以将该波段权重设置为2。层次2在层次1基础上有所细分,分割尺度设置为80,用于分割出林地和耕地。经分析,PC1波段容易区分林地和耕地,所以将PC1权重设置为2。层次3的分割尺度进一步缩小,设置为60,用于分割出铁路和建设用地。经分析,铁路与建设用地的纹理特征区分度较高,所以将纹理波段T权重设置为2。

3.3 模糊分类与结果分析

模糊分类方法是在面向对象的分割基础上,结合模糊数学进行图像分类的方法。研究中对研究区特征协同影像进行多尺度分割后,通过构建模糊逻辑隶属度函数进行地物类型分类。
首先确定研究区土地利用类型分类中的具体类别。根据土地利用类型划分相关标准,结合研究区实际情况,将研究区土地利用类型分为水体、林地、耕地、建设用地、铁路和未利用地6类。6种土地利用类型的模糊逻辑隶属度函数构建情况 如下：
（1）分割层次1偏重利用OLI光谱信息主成分变换后的第二主分量（PC2）,用于分割出水体,经过分析,水体在PC2与其他地物区分明显,通过试验,在PC2对象均值80-125区间内,可以很好地区分出水体。
（2）分割层次2中,OLI光谱信息主成分变换后的第一主分量（PC1）占比重较大,该分割层次主要将林地和耕地分出,将林地分出需要结合利用PC1和PC2,PC1中林地对象的均值分布在49-99区间内,但在此区间内也存在一些水体对象,增加PC2对象均值区间（133-172）限制条件,可将水体排除。耕地在PC1特征明显,其在PC1的对象均值特征区间为99-127。
（3）分割层次3则偏重利用GF-1纹理信息融合波段（T）,主要区分出建设用地和铁路。建设用地和铁路的纹理特征与其他地物类型差异明显。在T中对象均值4.4-13区间内,可较好地区分出建设用地。同时,在T中对象均值19-23区间内可区分出铁路。其他未分类地物被定义为未利用地。分类效果如图4所示。

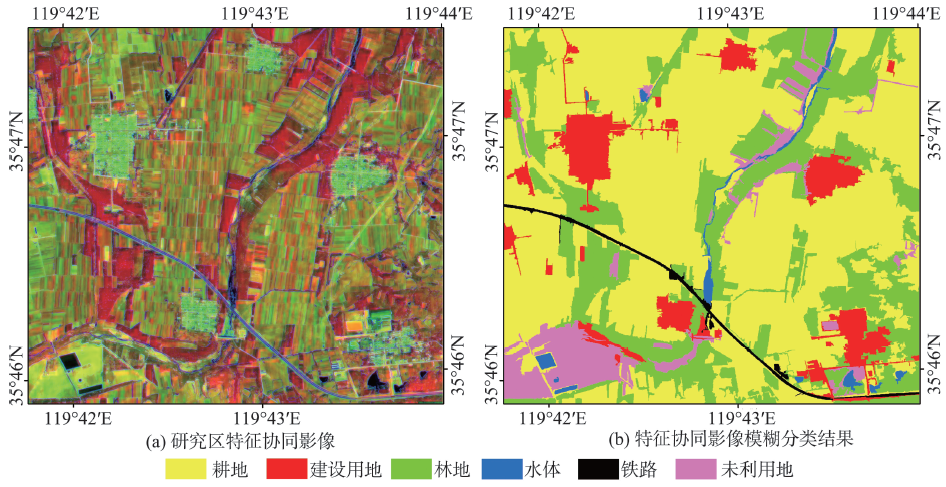

Fig. 4 The land use classification results of the study area

图4 研究区土地利用类型分类效果图

3.4 精度评价与分析

研究中利用混淆矩阵的总体分类精度、生产者精度、用户精度和Kappa系数的分类精度评价方法对本文分类结果进行了精度评价。在评价样本选取上,为了避免均匀采样方法和随机采样方法中,一些类型采样不足引起的样本重叠和空白区域等问题[21],本文使用全域检验[22]的方式,将全部24 664个像元作为样本进行精度检验。具体做法如下,结合研究区的土地利用数据以及野外调查资料,在高空间分辨率遥感影像上,利用目视解译方法获得了研究区各土地利用类型的矢量范围,将矢量数据转换为栅格文件,该栅格文件在几何上与遥感图像严格匹配（坐标系和像元大小完全相同）。栅格文件的像元值由地类属性确定,并转化为可与分类图像比较的数据形式,并以此栅格文件为基准逐像元的检验分类图像各像元的分类正误。精度评价结果如表4所示,总体精度为93.52%,Kappa系数为0.89。
Tab. 4 Confusion matrices of the classification results

表4 研究区特征协同影像模糊分类结果精度评价

土地利用类型 耕地 建设用地 林地 水体 铁路 未利用地 总计/行 用户精度/%
耕地 14 047 225 0 5 0 255 14 532 96.67
建设用地 38 1777 0 0 8 110 1933 91.88
林地 225 188 5351 37 0 315 6116 87.49
水体 0 0 0 276 0 0 276 100.00
铁路 13 0 17 6 208 0 244 85.25
未利用地 69 61 0 25 0 1408 1563 90.08
总计/列 14 392 2251 5368 349 216 2088
生产者精度/% 97.60 78.94 99.68 79.08 96.30 67.43
分类评价结果显示,本文提出的GF-1影像和OLI影像的协同模糊分类方法的分类结果较准确地反映了研究区的土地利用类型分布情况。从单地物类型看,耕地的分类精度最高,生产者精度和用户精度分别达到了97.60%和96.67%。主要错分源于林地中的个别耕地对象被误分为林地以及一些长有规则稀疏植被的未利用地被误分为耕地。林地的分类情况也较好,生产者精度为99.68%,用户精度为87.49%。用户精度较低的原因是,未利用地中一些植被覆盖较好的河流边滩被误分为了林地。建设用地分类的用户精度较高,为91.88%;而生产者精度较低,为78.94%,这是因为一些面积较大的厂房顶棚光谱信息与裸地接近,加之纹理信息又不丰富,被误分为了未利用地。水体分类的用户精度为100%,而生产者精度为79.08%,这是因为一些面积较小的池塘被淹没在其他地类中。铁路分类的生产者精度较高,为96.30%,用户精度相对较低,为85.25%,这是铁路边缘一些纹理信息较丰富林地被误分为铁路造成的。研究区的未利用地主要包含裸地、河流中的沙洲、两岸的滩地以及部分有零星植被覆盖的空闲地等。未利用地分类的用户精度为90.08%,生产者精度较低为67.43%。一些有零星植被的沙洲被误分为耕地,水流交错的边滩被误分为建设用地,植被覆盖度较高的河流滩地误分为林地都是造成生产者精度较低的原因。

4 结论

本文提出的GF-1影像和OLI影像的协同土地利用模糊分类方法,旨在将GF-1数据的纹理信息优势与OLI影像的光谱信息优势相结合进行土地利用类型划分,并获得较高的分类精度。首先,利用主成分变换的方法对20幅GF-1纹理图像和7波段OLI多光谱影像进行了压缩和增强,获得了绑定的3波段GF-1和OLI特征协同数据;然后,对特征协同数据进行了尺度为100、80、60共3个层次的分割;最后,根据研究区各地物类型光谱特征和纹理特征的差异构建了各地物的模糊逻辑隶属度函数,完成了研究区土地利用类型的划分。实验结果显示,该方法较好地结合了GF-1影像的纹理信息和OLI影像的光谱信息,并准确地划分了研究区的土地利用类型,总体分类精度达到了93.52%。
相比于传统基于像元的分类方法,本文方法根据各地物类型间的光谱、纹理特征差异设计了分类层次,实现了在不同尺度进行不同类型地物的信息提取,更具针对性;相比于其他面向对象的分类方法,本文方法利用主成分变换的方法将遥感数据的光谱、纹理信息压缩、增强并结合,为面向对象分类中分类特征的选取提供了一种思路。另外,本文方法以特征协同的方式将异源遥感数据各自光谱、空间结构探测优势相结合,成功划分了研究区土地利用类型,可推广用于更大区域的高分辨率数据土地利用类型划分,也可为其他高空间分辨率与高光谱分辨率遥感数据协同分类研究提供一定借鉴意义。
