徐智邦
, 王中辉, 闫浩文
XU Zhibang, WANG Zhonghui, YAN Haowen
通讯作者:
收稿日期: 2017-08-21
修回日期: 2017-11-7
网络出版日期: 2018-03-02
版权声明: 2018 《地球信息科学学报》编辑部 《地球信息科学学报》编辑部 所有
基金资助:
作者简介:
作者简介：徐智邦（1991-）,男,硕士生,主要从事地图自动综合研究。E-mail: xuxugis@foxmail.com
展开
摘要
人们对道路重要性的认知与道路周边设施有重要关系,针对现有地图综合道路选取方法中对语义特征考虑不足的问题,将POI数据引入到道路的语义特征分析中,提出一种综合考虑道路空间特征和语义特征的道路综合自动选取方法。首先,结合POI位置数据构造了道路语义特征度量的3个新参量：设施点密度、重要设施比率和专题设施比率;然后,与道路长度、连接值、总深度值、平均线密度等反映道路几何、拓扑和分布特征的度量参量一起,通过归一化和熵值法赋权进行整合计算,得到道路重要性值;最后,综合考虑道路重要性值、道路stroke构成和stroke连通度的约束条件进行道路的分步选取。实验结果表明,该方法在保留主要道路、保持道路分布疏密特征和道路连通性的同时,较好地顾及了道路的语义特征信息。
关键词：
Abstract
People's cognition of the importance of roads is closely related to the facilities around the road. Aiming at the problem of lack of semantic features in the existing study on automatic selection in road generalization, the POI data is introduced into the semantic feature analysis of the road. A method of road automatic selection considering road spatial and semantic feature is proposed. Firstly, three new parameters of the road semantic feature measure are constructed by combining the POI position data. Then, three new parameters are combined with other metric parameters such as connection values and average linear density to calculate the road importance values. Finally, the road importance values, the composition of road stroke and the stroke connectivity are regarded as the constraint condition of automatic selection. The road is selected step by step. The experimental results show that the proposed method takes into account the semantic features of the road while retaining the main road, maintaining the density of the road distribution and the connectivity of the road.
Keywords：
在新的数字环境下,利用地图综合技术从大比例尺的地图或地理数据库中导出小比例尺的地图或地理数据库,仍然是空间信息科学理论研究的重点和难点[1]。道路网作为承载人类活动的重要地理空间要素,一直以来都是地图综合的主要目标。道路网综合的过程包括道路目标的选取和化简,其中,道路目标的选取是化简的前提,是道路网综合的重点。
道路网选取包括“选多少”和“选哪些”2个过程。前者多使用方根模型[2]解决,后者即是本文研究的重点,通过科学的度量方法决定需要保留哪些道路。目前,对于道路网自动选取的方法主要有 5类：基于语义等级的选取方法[3]、基于stroke的选 取方法[4,5,6,7]、基于图论的选取方法[8,9,10,11]、基于网眼密 度的选取方法[12]及由以上方法组合使用的复合方法[13,14,15,16]。经分析,现有道路网选取方法尚存在以下缺陷：① 在选取时对道路的语义特征考虑不足。现有方法通常不能有效兼顾道路的全部空间特征,复合方法虽能较全面地顾及道路网的几何特征(如长度)、拓扑特征（如连通性）和分布特征（如分布密度）,却对语义特征的考虑仍旧不足。分析其原因：一方面,传统基于语义等级的选取方法仅考虑道路等级、类型等语义信息,选取结果难以满足要求[3,7];另一方面,道路语义数据的获取难度较大、数据完整性较差,影响了最终的选取结果。② 未能将与 道路网密切联系的居民地要素等上下文地物考虑进来。一条道路的重要性,不仅与其几何、拓扑、分布特征及道路等级、类型等语义特征有关,更重要的是与道路邻接的居民地（或设施）也有关联。例如,在商业专题地图的综合中,一条商业步行街的道路长度、连通性和道路等级都不是最佳,但因其两侧聚集了大量的商业场所,在综合的时候需要优先保留。
基于上述分析,在大数据研究快速发展的背景下,本文提出一种结合POI（Point of Interest）数据来综合考虑道路空间特征和语义特征的道路自动选取方法。一方面,POI数据完整性高,数据体量大,且包含设施点的功能信息,可以丰富道路语义特征的度量方式;另一方面,POI数据作为道路周边居民地要素的点状表示,与道路网协同考虑,能够有效提高综合结果的科学性和合理性。

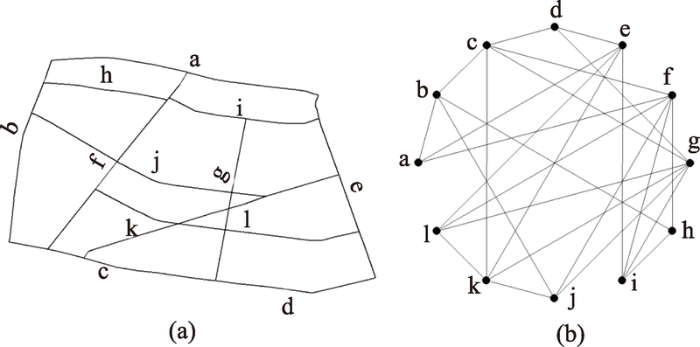

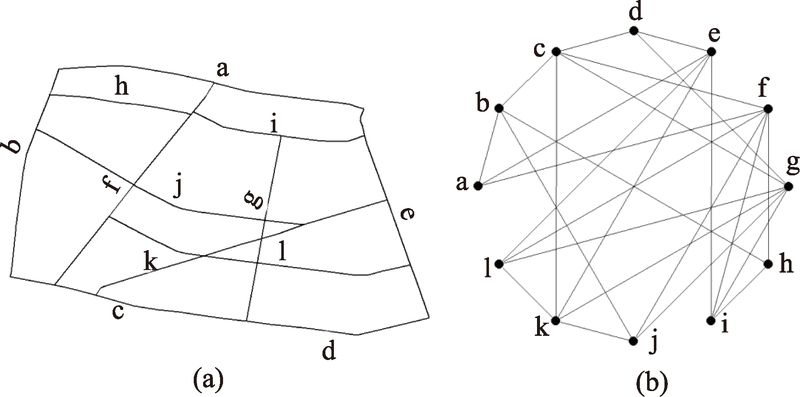

道路网属于交通网络的一种,目前的道路自动选取研究中,主要有2种抽象道路网的方法：① 基于真实的地理网络直接抽象,将道路抽象为线,道路交叉口抽象为点（图1（a））;② 真实路网的对偶表达,即将道路抽象为节点,道路交叉口抽象为线（图1（b））。交通网络具有地理空间结构的特殊性,每个节点在地理空间中都有其对应的空间坐标, 第②种方法所抽象出的图可能存在拓扑同构的其他情况[17];同时,第② 种方法经抽象后丢失了宝贵的几何度量信息,因此只适用于拓扑特征的度量。而本文需要综合考虑道路网的空间特征和语义特征,故本文采用第①种方法进行道路的抽象。
在现有道路自动选取研究中,关于选取的单元主要有2种方法：① 将弧段连接成stroke,以stroke作为选取单元;② 以实际路网抽象出的道路弧段作为选取单元。虽然前者可以有效模拟人工选取中的道路视觉长度[7],但在实际构成stroke的不同弧段可能在道路等级和道路宽度上呈现较大差异,同时缺乏对保持道路网连通性的策略[7,14],对不能构成stroke的零散道路在同一层次上的重要性区分度也不够[15],为此本文使用第②种方法确定道路的选取单元。需要强调的是,本文只是不将stroke作为道路的最小选取单元,并非不考虑stroke,而是将能否构成stroke及构成stroke的连通度作为道路弧段的选取约束策略。
道路网的空间特征反映道路的客观特征,如几何特征、拓扑特征和分布特征。几何特征反映道路的长度和形状,本文使用道路长度和道路宽度来度量;拓扑特征反映道路网的连通性等,本文使用空间句法（Space Syntax）理论中的参量来度量,这是考虑到空间句法侧重于关注网络的拓扑复杂性,借助图论的基本原理建立起一系列空间结构的分析参量[17],有助于定量的描述空间结构,最终选定连接值、控制值、总深度值和全局集成度4个参量;分布特征反映道路网空间分布上的密度差异,本文使用道路区域的平均线密度作为度量参量。道路网空间特征的度量参量信息如表1所示。
表1 道路网空间特征的度量参量
Tab. 1 Metric parameters of spatial characteristics of road network
| 指标 | 解释 | 计算公式 | 变量含义 |
|---|---|---|---|
| 道路长度 | 指一条道路的几何长度 | ||
| 道路宽度 | 指一条道路的几何宽度 | ||
| 连接值 | 指与一条道路相交的其他道路总数。目前普遍认为道路的连接值可以反映道路的重要性[14] | ||
| 控制值 | 表示一条道路对其邻接道路的控制程度或者说是影响程度 | ||
| 总深度值 | 表示空间系统中某节点到达其他所有节点所需要的最小步数总和（步数指拓扑空间的值,即两个邻接节点的距离为一步）通常认为,节点的总深度值越小其在空间系统中越便捷 | TDi表示道路 | |
| 全局集成度 | 反映一条道路与系统内所有其他道路联系的紧密程度,表现了在整个系统中一条道路对其他道路的可达程度 | ||
| 平均线密度 | 线密度表示单位区域内的线状要素的密度,平均线密度指一条道路所经过区域的线密度的平均值 |
相比道路网的空间特征,语义特征更多地反映人类对于道路的主观认知和概括,其对于道路网的自动选取非常重要。例如,北京的王府井大街在道路的长度、宽度、连接值等空间特征上与其他道路相比并不突出,但其作为人们认知中北京的著名商业街,在道路选取时的重要性不言自明。在现有的道路网自动选取模型中,主要使用的语义特征度量参量为道路等级或道路类型,参量不仅少还不易获取。大数据背景下新兴数据的产生和发展给许多问题带来了新的解决思路,新兴数据已被学者应用于道路的更新和提取研究[18,19,20],也可以使用POI数据来辅助度量道路的语义特征。这样做的原因有 2点：① 在人们认知中道路的重要性与其周边的设施场所具有密切关系,深圳的华强北路就因为周边 扎堆的电子通讯卖场而被称为“中国电子第一街”;② POI点数据完整性高、现势性强,分布在道路两侧的POI点与道路具有较高的语义关联[19],其作为道路周边居民地要素的点状表示,在进行选取时与道路网协同考虑,能够有效地提高选取结果的科学性和合理性。据此,本文结合POI数据构建了3个新度量参量（设施点密度、重要设施比率、专题设施比率）,以辅助度量道路的语义特征。
（1）设施点密度：度量了一条道路缓冲区邻域内所有POI设施点的密度,能够反映该道路周围居民地设施的数量分布情况。
式中：
（2）重要设施比率：度量了一条道路上重要设施点占整个区域重要设施点的比重。重点设施点指政府部门这类具有行政等级的POI设施。该类设施无论在普通地图还是专题地图中,都是必须要表示的,将其称为重点地理要素。
式中：
（3）专题设施比率：当面对不同制图需求时,地图上要着重考虑的地理要素不同。因此,此指标是根据制图的专题需求来变化的。例如,当制作教育专题地图时,此指标即指代学校等教育类POI设施的比率,当制作商业专题地图时,该指标即指代商业服务业POI设施的比率。在进行非专题地图的综合时,该度量指标可不予计算。
式中：
数据的预处理包括2部分：① 对道路语义特 征新参量计算所需的POI数据进行提取和重分类;② 对道路网进行stroke预构建,明确哪些道路弧段能够构成同一个stroke,并对构成的stroke的连通度进行计算。
（1）POI设施点的提取。提取出落入道路一定缓冲区范围内的POI设施点,将这些点代表的设施视为影响人们对道路认知的设施场所。此处缓冲区范围的确定至关重要。在城市规划中,有“建筑后退”的概念,其概念中的“退线距离”即指建筑物后退各种规划控制线（如规划道路）的距离[21]。本文在确定道路沿街建筑物范围时,使用的距道路距离要大于“退线距离”的最大值。考虑到不同建筑类别（及不同道路宽度）的“退线距离”不同,这里统一选取所有类型建筑“退线距离”的最大值10 m。此外,张云菲等[18]将POI的30 m缓冲区内的道路作为POI的连接道路。故综合已有研究和标准规范,本文最终将距离道路30 m缓冲区范围内的POI设施作为影响道路语义特征的有效居民地设施。
（2）POI设施点的重分类。鉴于POI数据的来源主要为高德、百度等互联网地图企业,不同企业的POI分类标准各不相同。为了准确区分重要设施或专题设施,需要科学统一的分类体系,故还需对POI数据进行重分类,依据的标准是城市用地分类的国家标准（城市用地分类与规划建设用地标准GB50137-2011）,重分类的结果如表2所示。
表2 POI功能分类
Tab. 2 Classification of POI function
| 设施类别 | 包含的设施场所 |
|---|---|
| 居住类 | 住宅、小区及相应服务设施 |
| 公共管理类 | 政府机关、行政办公 |
| 公共服务类 | 图书馆、文化馆、各级院校科研单位、医疗、体育场、福利院、古迹、宗教、外事用地 |
| 商业服务业类 | 商业、商务、娱乐、油气、电信、邮政等服务设施 |
| 工业类 | 工矿企业 |
| 物流仓储类 | 仓库、附属停车场等 |
| 交通类 | 海陆空场站、停车场等 |
| 公用设施类 | 供电、水、气、热等设施、污水处理、公厕等;消防、防洪 |
| 绿地广场类 | 公园、广场等 |
（3）道路网的stroke预构建。该步骤的目的是顾及道路的连通性,以避免选取后出现过多的断头路。首先,基于原始道路网数据采用常用的偏向角阈值法预构建stroke;然后,将构成同一stroke的道路弧段额外添加同样的数字标记,并统计每个stroke包含的道路弧段数和每个stroke的道路弧段总长度;最后,使用杨敏等[7]研究中的连通度度量方法,即统计每个stroke中的道路交叉口个数,将其同样赋予构成该stroke的每个道路弧段。
完成数据预处理后,进行即道路重要性评价。首先需要计算空间特征和语义特征的各个度量参量。借助ArcGIS软件中的工具可以完成道路长度、道路宽度及平均线密度的计算,连接值、控制值、总深度值和全局集成度4个参量可以借助Jiang 等[3,10]研发的Axwoman插件完成运算。计算完成后,考虑到不同特征参量的量纲不同,需要首先进行归一化操作。在归一化时,需要考虑不同参量与道路重要性的关系,对呈正相关和负相关的2种情况选用不同的归一化方程（式（4））。之后,由于不同特征参量对道路综合重要性的影响程度也不同,因此需要设定不同的权重。本文使用熵值法来确定权重,熵是信息论中对不确定性的一种度量。信息量越大,不确定性越小,熵越小;信息量越小,不确定性越大,熵越大。作为一种客观赋权法,熵值法可根据各指标观测值所提供的信息量的大小来确定各指标的权重。根据各度量参量的计算结果和对应的权重,利用式（5）可计算出道路的重要性值。
（4）
式中：
传统的做法是按照计算得到的道路重要性值由大到小排序,保留满足道路弧段选取数量的道路。由于本文将道路弧段而非stroke作为道路的最小选取单元,但stroke在模拟人工选取中的道路视觉长度和保持道路完整性方面具有优势,因此本文将道路stroke构成和stroke连通度用做道路选取的额外约束条件,在基于道路重要性值的基础上,通过约束条件使道路网选取过程中尽可能保持路网的连通度并接近人们的视觉感知。
约束条件1：与当前判定弧段构成同一stroke的道路弧段总数中如有超过70%已在集合S中,则将同构成该stroke的剩下未被初选的弧段纳入已选集合S,当补选后数量超出目标要求时,优先补选道路重要性值高的道路。
约束条件2：与当前判定弧段构成同一stroke的道路弧段总数中如有超过80%在已选集合S或候选集合H中,则将同构成该stroke的剩下未被选择的弧段纳入已选集合S,同样当补选后数量超出目标要求时,优先补选道路重要性值高的道路。
据此构建的道路选取详细步骤如下：
（1）进行数据的预处理,包括POI的提取、重分类和道路网的stroke预构建。
（2）计算道路空间特征和语义特征的各个度量参量,在归一化的基础上结合熵值法确定的权重整合计算得到道路重要性值,并将其从大到小排序。
（3）完成上述步骤后,每条道路弧段不仅包含其道路特征属性（道路长度、道路宽度、连接值、控制值、总深度、全局集成度、平均线密度、道路等级、设施点密度、重要设施比率）,还包含其所构成的stroke的属性（编号、连通度、总长度、包含道路弧段个数）。
（4）根据选取目标确定要选取的道路总数目或者弧段总长度。
（5）按照道路重要性值从大到小排序选择满足选取目标的道路记为集合A,按照stroke连通度从大到小排序选择满足选取目标的道路记为集合B,按照stroke总长度从大到小排序选择满足选取目标的道路记为集合C。
（6）取集合A、B、C的交集,直接加入已选集合S。对集合S中的道路按照道路重要性值从大到小依次遍历,进行条件一的判定并补选,完成遍历后如集合S的数量符合目标要求则跳至步骤（9）,否则,取A∩B-S的道路弧段加入候选集合H并执行步骤（7）。
（7）对集合S+H按照道路重要性值从大到小排序,并依次遍历进行条件二的判定。如完成遍历后S达到选取要求,则跳至步骤（9）,否则执行步骤（8）后重新执行此步骤。
（8）按照此步的执行次数,依次将集合B∩C-S、集合A∩C-S、集合A-S、集合B-S、集合C-S加入候选集合H。
（9）道路选取完成,集合S为最终选取的道路。
通过实验来进一步验证以下问题：① 新构建的参量在选取时能否帮助人们认知中的重要道路提高被选取的几率;② 本文的选取方法能否在选取前后有效保持道路的连通性;③ 与人工选取的结果相比,应用本文方法选取出的道路精度如何。
选择兰州市城关区的中心城区为实验区,区内共903条道路弧段,道路总长度为380.338 km。使用的POI点数据从高德开放平台（http://lbs.amap.com/）借助Pyhton爬虫获取,共提取到道路缓冲区内的POI点40 217个。需要注意的是,获取到的点数据预先根据相关规定进行了偏移,因此本文在使用时首先对其进行了纠偏操作。设定构建stroke的偏向角阈值为45°,实验区共生成750个stroke。得到的实验区内道路周边POI分布和道路网stroke构成如图2所示。使用实验区内道路的各度量参量,通过熵值法最终确定出各参量的权重如下：道路长度0.100、道路宽度0.113、连接值0.087、控制值0.095、全局集成度0.123、总深度值0.125、平均线密度0.129、道路等级0.074、设施点密度0.112、重要设施比率0.042。

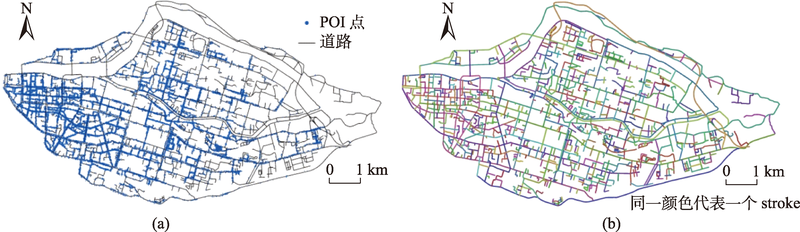

图2 道路周边POI分布（a）及道路网stroke模型（b）
Fig. 2 POI distribution of roads (a) and road network stroke model (b)
图3显示了考虑道路周边POI设施点前后道路重要性值排序的变化,正值代表考虑了POI设施后道路重要性值排序上升,负值代表下降。由图3可知,使用了本文构建的设施点密度和重要设施比率2个参量后,主要商圈和政府机构所在道路的重要性值排序得到了提高。例如,实验区内的主要商圈“西关十字-南关十字”和“瑞德摩尔”,其邻接道路的排序在考虑了POI因素后得到了明显提升,这说明本文提出的语义特征度量参量能提高人们认知中重要道路（如步行街商圈）的被选取几率,使选取结果更合理。

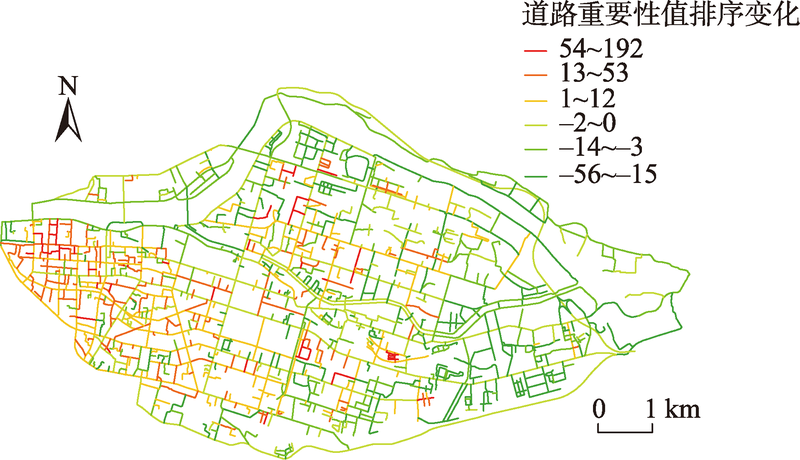

图3 考虑道路周边POI设施点前后道路重要性值的排序变化
Fig. 3 Ranking changes of road importance values after considering the POI facilities around the road
在道路选取时,本文使用道路重要性值结合stroke约束条件分步选取的方法,图4展示了结合约束条件的分布选取过程（图4（b））,通过和只按道路重要性值选取的方法（图4（a））做对比,可发现本文提出的方法,在选取的过程中能够在顾及道路重要性的同时,又能优先选取构成同一stroke的道路弧段,这样可以使已选道路保持彼此连通,这说明本文的方法能在选取前后有效保持道路的连通性、避免断头路的产生。

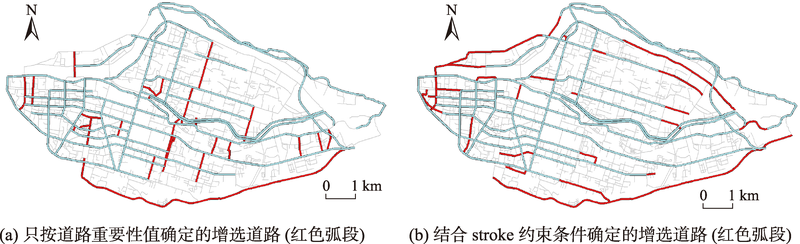

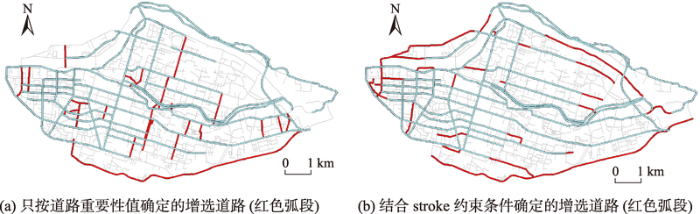

图4 是否结合stroke约束条件的道路选取对比
Fig. 4 Comparison of road selection results combined with stroke constraints
进一步以30%选取比例为例,依照国家基本比例尺地图编绘规范中对公路的选取要求来进行人工选取。邀请专业制图人员依照道路选取的一般方法进行,即保证重要道路的入选,保持道路与居民地的联系,保持道路网平面图形的特征[22]。将结果和用本文方法自动选取的结果进行对比,如图5所示。可发现自动选取的结果的整体覆盖范围与原始路网和人工选取结果较为吻合;在道路分布密度方面,自动选取后依旧能够体现道路选取前分布上的密度差异,与人工选取结果有较高的一致性;主干道路在自动选取中得到了较好地保留;选取后道路的连通性也较好;周边居民地设施密度较高和具有重要居民地设施的街道也得到了较好地考虑。进一步使用“最大相似度”[23]等指标定量计算
选取结果的精度如表3所示,发现自动选取和人工选取的结果具有较高的一致性。

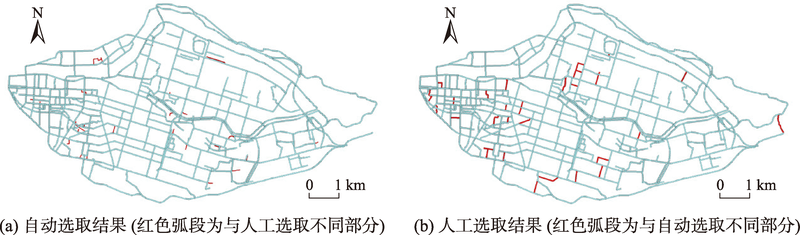

图5 自动选取和人工选取结果对比
Fig. 5 Comparison between automatic selection results and manual selection results
表3 自动选取与人工选取结果比较
Tab. 3 Comparison of two selection results
| 参数 | 数值 |
|---|---|
| 人工选取后道路总长度/ km | 248.052 |
| 自动选取后道路总长度/ km | 242.129 |
| 2种方法选取一致的道路的总长度/ km | 236.569 |
| 最大相似度 | 0.933 |
| 选取一致的弧段数占选取总数的比例/% | 88.93 |
道路的语义特征在道路自动选取中十分重要,人们对道路重要性的认知与道路周边设施有重要关系。本文在道路网综合时将POI数据引入到道路的语义特征分析中,构造了道路语义特征度量的3种新参量（设施点密度、重要设施比率和专题设施比率）,同时结合道路其他特征度量参量,考虑道路stroke构成及stroke连通度的约束,提出了一种综合考虑道路空间特征（包括几何、拓扑、分布特征）和语义特征的道路自动选取方法。经实验,发现该方法选取后能够较好地保留主干道路,能保持道路选取前分布上的密度差异和道路的连通性,同时在选取过程中较好地顾及了道路周边设施和道路的语义特征信息,提高了人们认知中重要道路的被选取几率。
本文的方法对于道路语义特征的度量提供了一种新的思路,构建的度量参量计算简单,若不考虑数据爬取的耗时,相比传统方法所增加的计算时间可忽略不计。需要进一步研究的内容有：道路周边设施的产业规模特征对道路选取的影响;道路周边居民地的聚类方面还有更多的特征信息有待挖掘。同时,针对不同区域的道路网结合其特点进行验证和研究,以完善方法。
