耦合卷积神经网络与注意力机制的无人机摄影测量果树树冠分割方法

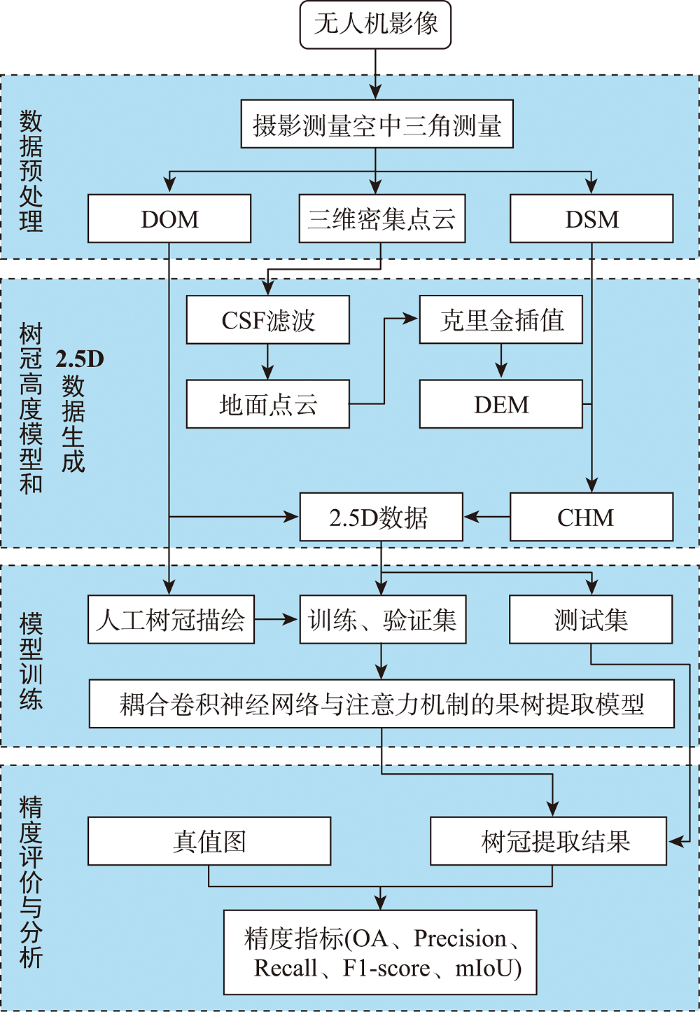

图1 本文技术路线

Fig. 1 Workflow of the proposed method

2.2 树冠高度模型和2.5D数据生成

本研究中，通过无人机摄影测量得到的数字正射影像（Digital Orthophoto Map, DOM）、数字表面模型(Digital Surface Model, DSM)和三维密集点云是果树参数提取和分析重要的数据源。① 利用布料模拟滤波(Cloth Simulation Filter，CSF)方法从三维密集点云中分离出地面点云，并通过克里金插值运算得到表征地形起伏的数字高程模型(Digital Elevation Model, DEM)；② 基于DSM与DEM之间的差分运算，见式（1），得到表征树冠几何结构形态的树冠高度模型^[23](Canopy Height Model，CHM)，见图2； ③ 将CHM与DOM进行通道组合，生成具有树冠高度信息的数据，并定义为2.5D数据。

图2

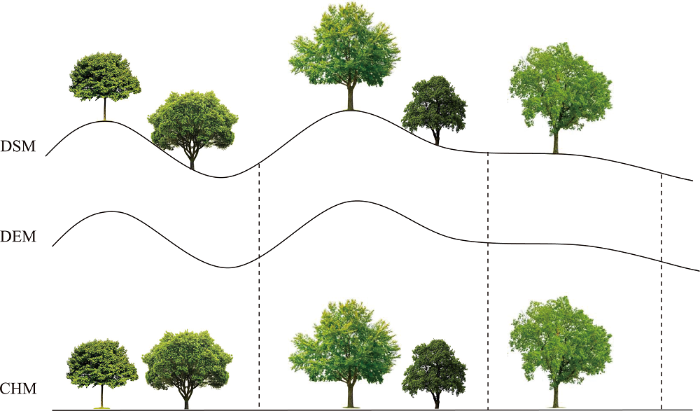

图2 CHM生成过程

Fig. 2 CHM generation process

（1）

C H M = D S M - D E M

2.3 耦合卷积神经网络与注意力机制的复合型神经网络模型

顾及局部和全局上下文信息在果树树冠特征表达与提取方面的优势，本文提出一种耦合卷积神经网络与注意力机制的复合型神经网络模型来分割果树树冠。CNNAMNet网络模型核心部分包括局部与全局语义信息提取、坐标注意力模块和全局与局部特征融合模块等。

相比其它网络，卷积神经网络EfficientNet-V2和注意力机制网络CSwin Transformer由于模型参数量少和计算复杂度低，分别在局部和全局信息提取方面具有显著优势^[24⇓-26]。然而，由于EfficientNet-V2中的卷积核感受野有限，以及CSwin Transformer中的图像切分操作会使不同序列像素之间的信息流动受限，导致EfficientNet-V2和CSwin Transformer在全局和局部信息提取方面仍存在不足。为解决这些问题，本文提出CNNAMNet模型，用于果树树冠分割，网络架构见图3。① 该网络通过EfficientNet-V2和CSwin Transformer提取局部和全局语义特征，并基于坐标注意力^[27](Coordinate Attention，CA)机制的特征重构模块融合局部与全局信息，以及通过CA机制保留目标对象的空间位置信息以达到精确识别树冠边界的目的；② 将融合后的特征输入到特征金字塔网络^[28](Feature Pyramid Networks，FPN)解码器（图4）中，以消除尺度变化对树冠识别效果的影响；③ 本文还引入了一个辅助损失计算解码器^[29]，以增强融合特征的特性；最后，基于损失函数反向传播优化整个网络模型。

图3

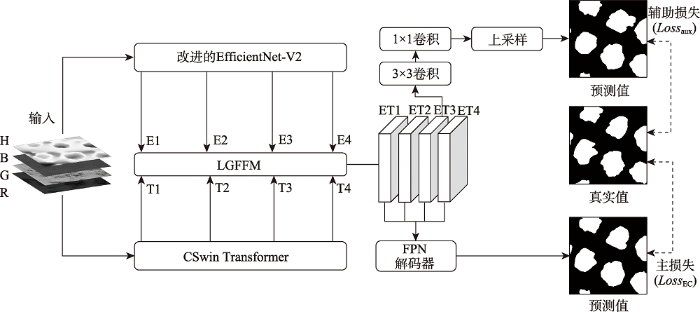

图3 CNNAMNet框架

Fig. 3 Architecture of CNNAMNet

图4

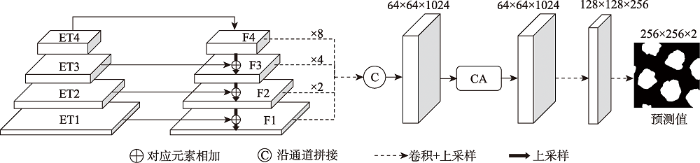

图4 FPN解码器结构

Fig. 4 Structure of FPN decoder

2.3.1 局部与全局语义信息提取

卷积神经网络宽度、深度和图像分辨率是影响深度学习树冠提取性能的主要因素，通常情况下，深度学习网络越深参数越多，网络性能则越好，但特征提取效率却越低。针对这一问题，EfficientNet-V2^[24]通过引入缩放系数优化网络结构，降低网络参数量，能有效提高网络的训练速度，从而较好地兼顾模型识别精度和效率。因此，借鉴EfficientNet-V2强大的局部信息提取能力和强量化的网络结构^[25]，本文通过迁移学习引入该模型提取果树树冠局部语义信息。

尽管EfficientNet-V2具有优异的局部边缘识别能力，但缺乏全局上下文信息提取能力。而Transformer网络可通过全局自我注意力机制提取影像全局上下文信息，有利于增强果树与非果树(如杂草、灌木等)之间的差异，但全局自注意力计算成本高。针对这一问题，Dong等^[26]提出了一种十字形窗口的自注意力机制和CSwin Transformer网络，在水平和垂直条纹内并行计算自注意，并改变Transformer网络不同层条纹宽度，降低计算成本和保持较强的长距离信息建模能力。因此，鉴于CSwin Transformer强大的全局上下文信息提取能力^[26]，本文通过迁移学习引入该模型提取果树树冠的全局语义信息，且该模型也包含局部增强位置编码(Local enhanced Positional Encoding，LePE)，能使CSwin Transformer模型同时具备全局和一定的局部信息提取能力，可增强果树和非果树树冠区分能力。

本文研究结合EfficientNet-V2和CSwin Transformer网络模型，实现果树树冠局部与全局深层次高级语义特征提取。此外，为与CSwin Transformer网络提取的全局信息融合，本文对EfficientNet-V2网络结构进行了改进，见图5，将网络结构前2个MBConv阶段合并为一个阶段，使局部与全局信息提取网络接口一致。EfficientNet-V2主要由特征提取层和解码模块（Decoder） 2部分组成，特征提取层包括MBConv模块和Fused MBConv模块，解码模块主要由不同组合方式的卷积层和上采样层组成。其中，MBConv模块由卷积层、深度可分离卷积（Depthwise Conv）、特征压缩激活模块（Squeeze-and-Exciatation，SE）和Dropout正则化函数组成，Fused MBConv模块由卷积层、特征压缩激活模块和Dropout正则化函数组成，两个模块的网络结构见图6。

图5

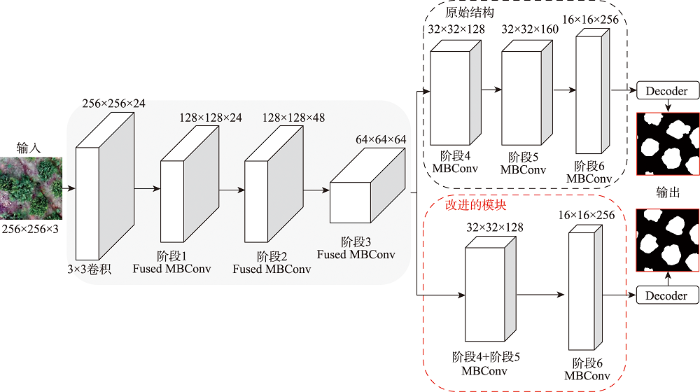

图5 改进的EfficientNet-V2网络框架

Fig. 5 Architecture of improved EfficientNet-V2

图6

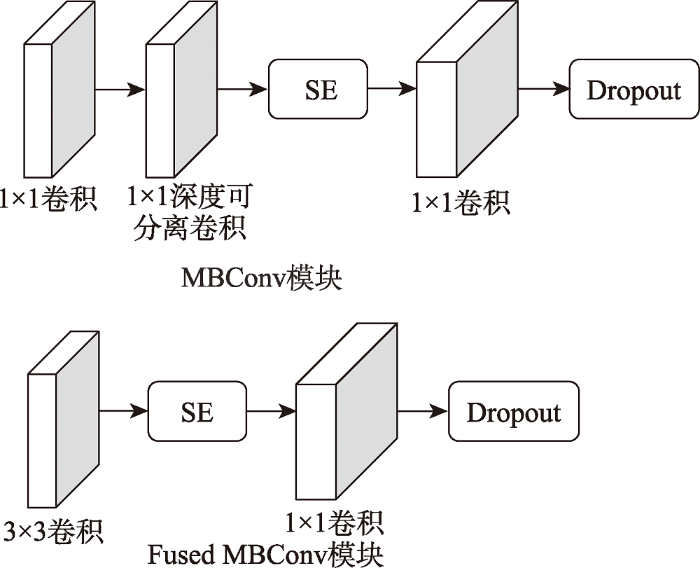

图6 MBConv模块和Fused MBConv模块结构

Fig. 6 Structure of MBConv module and Fused MBConv module

2.3.2 坐标注意力模块

常规注意力机制易忽略目标空间位置信息，本文研究引入CA机制^[27]，以解决模型特征位置信息不足的问题。坐标注意力将通道注意力分解为2个一维特征编码过程，分别沿水平和垂直2个空间方向聚合特征，能捕获长距离相关性和保留精确的空间位置信息。CA结构见图7。其原理为：

图7

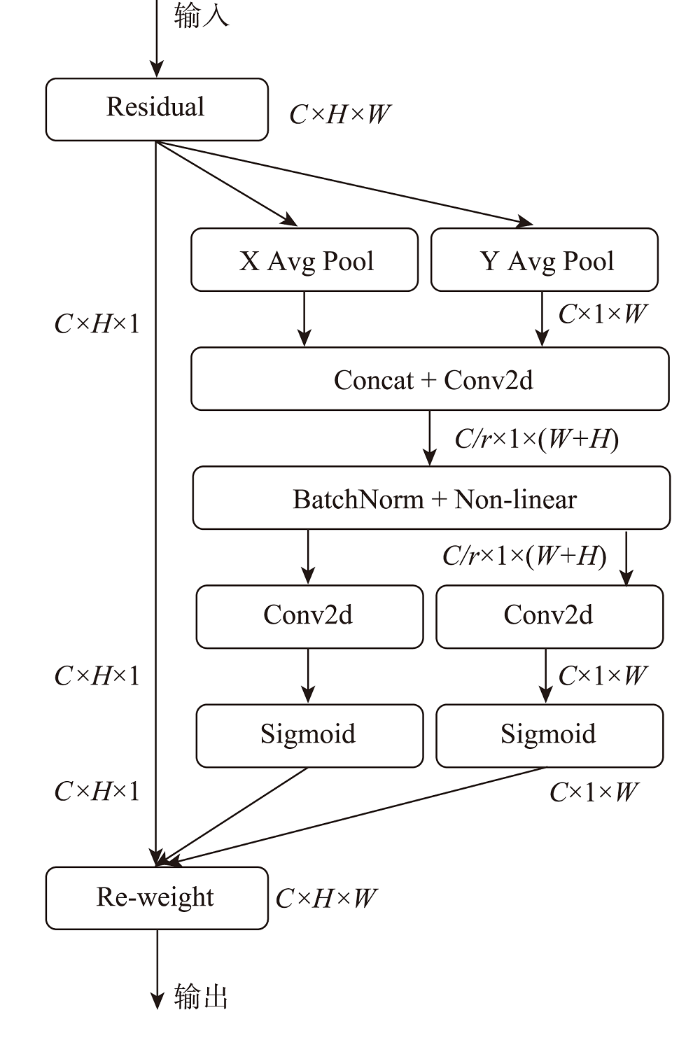

图7 坐标注意机制

注:C、H、W分别表示输入特征图的高、宽和通道数,r表示通道下采样率。

Fig. 7 Coordinate attention mechanism

首先，给定输入层x(大小为H×W×C)，每个通道分别采用大小为(H, 1)或(1, W)的池化内核沿水平和垂直坐标进行编码，高为h宽为w处的第c通道的输出为

（2）

z_{c}^{h} (h) = \frac{1}{W} \sum_{0 \leq i < W} x_{c} (h, i)

（3）

z_{c}^{w} (w) = \frac{1}{H} \sum_{0 \leq j < H} x_{c} (j, w)

式中： $z_{c}$ 是与第c个通道相关联的输出； $x_{c}$ 表示输入x中的第c个通道。

其次，在通道维度上执行级联操作和1×1卷积运算，以压缩通道数量和捕获通道间的特征，得到

（4）

F = δ (f_{1} ([z^{h}, z^{w}]))

式中：F为在水平方向和垂直方向上对空间信息进行编码后的中间特征图； $δ$ 为非线性激活函数； $f_{1}$ 为卷积变换函数；[·,·]表示通道维度级联操作。

然后，对编码的特征图在通道维度进行等分，采用1×1卷积运算将特征图的通道数量恢复到输入时的通道数量，并利用Sigmoid函数计算特征图中每个像素的权重，得到

（5）

g^{h} = σ (f_{1} (F^{h}))

（6）

g^{w} = σ (f_{1} (F^{w}))

式中：g表示对F等分后卷积和激活的权重特征图； $σ$ 表示Sigmoid函数； $F^{h}$ 和 $F^{w}$ 分别表示对F进行等分后的2个输出。

最后，将输出 $g^{h}$ 和 $g^{w}$ 分别扩展并作为注意力权重，对输入x进行加权，得到加权特征图第c个通道像素位置(i, j)上的特征 $y_{c} (i, j)$ ，其计算公式为

（7）

y_{c} (i, j) = x_{c} (i, j) \times g_{c}^{h} (i) \times g_{c}^{w} (j)

因此，CA既能捕获通道之间的关联，也可对位置信息和长程关联进行建模，使得模型能够准确定位和识别目标^[27]。

2.3.3 局部与全局特征融合模块

为有效地融合EfficientNet-V2和CSwin Transformer提取的局部和全局特征，本文设计了一种局部与全局特征融合模块（LGFFM），见图8，该模块采用CA机制以自适应地融合不同尺度的高级语义特征，其原理为：

图8

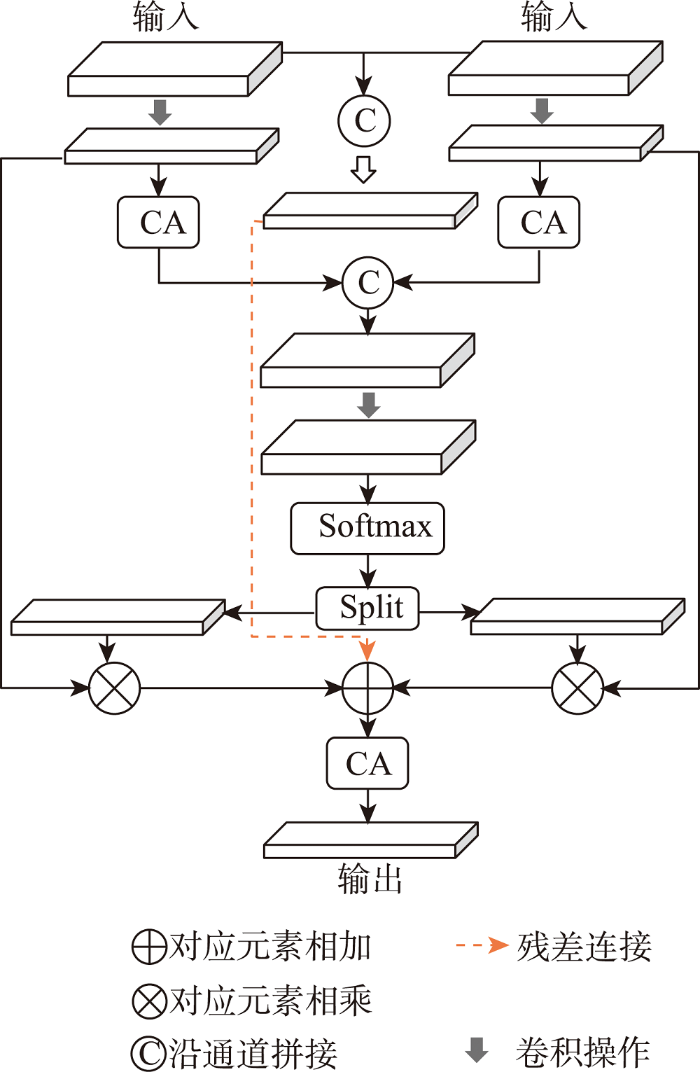

图8 局部与全局特征融合模块

Fig. 8 Local and global feature fusion module

（1）将EfficientNet-V2和CSwin Transformer输出的特征 $x_{Ε}$ 和 $x_{Τ}$ 分别输入到1×1卷积层以保持一致的通道数，通过坐标注意力机制提取特征图中目标对象的空间位置信息，得到具有树冠位置信息的中间特征图 $y_{Ε}$ 和 $y_{Τ}$ 。为加快模型训练收敛，本文引入了残差连接分支来级联 $x_{Ε}$ 和 $x_{Τ}$ ，并通过1×1卷积层压缩通道数量，得到中间特征图 $y_{Ε Τ}$ ，其数学表达式为：

（8）

y_{Ε} = f_{2} (f_{1} (x_{Ε}))

（9）

y_{Τ} = f_{2} (f_{1} (x_{Τ}))

（10）

y_{Ε Τ} = f_{1} ([x_{E}, x_{T}])

式中： $f_{1}$ 为卷积变换函数； $f_{2}$ 为CA函数； $y$ 为中间特征图；x为输入特征图。

（2）在通道维度上将 $y_{Ε}$ 和 $y_{Τ}$ 执行级联操作，并输入到1×1的卷积层中，以实现EfficientNet-V2和CSwin Transformer分支之间的信息交互，采用Softmax函数来计算特征图中每个像素的权重，得到权重特征图。然后，在通道维度方向将权重特征图进行等分（图8中Split），得到通道数一致的EfficientNet-V2和CSwin Transformer分支权重特征图 ${y^{'}}_{Ε}$ 和 ${y^{'}}_{Τ}$ ，其数学表达式为：

（11）

{y^{'}}_{Ε}, {y^{'}}_{Τ} = f_{3} (φ (f_{1} ([y_{E}, y_{T}])))

式中： $φ$ 表示Softmax函数； $f_{3}$ 表示通道维度方向的特征图等分操作。

（3）分别对EfficientNet-V2和CSwin Transformer分支的特征图进行加权操作，并与残差连接中的特征进行逐元素相加，再输入到CA机制中，以提取加权特征图中目标对象的空间位置信息，其输出的特征为：

（12）

x^{'} = f_{2} (f_{4} (f_{1} (x_{Ε}) e {y^{'}}_{Ε}, f_{1} (x_{Τ}) e {y^{'}}_{Τ}, y_{Ε Τ}))

式中：e、 $f_{4}$ 分别表示点乘运算和元素相加运算。

3 实验与分析

3.1 实验设计

为验证CNNAMNet模型在不同地形复杂背景下分割果树树冠的有效性，本文选择了具有代表性的研究区域，见图9，该区域位于江西省信丰县，见图9(a)。研究区属典型的亚热带季风湿润气候、雨量充沛、光照充足，主要经济作物为脐橙，地形主要为丘陵盆地和中低高丘陵2种。

图9

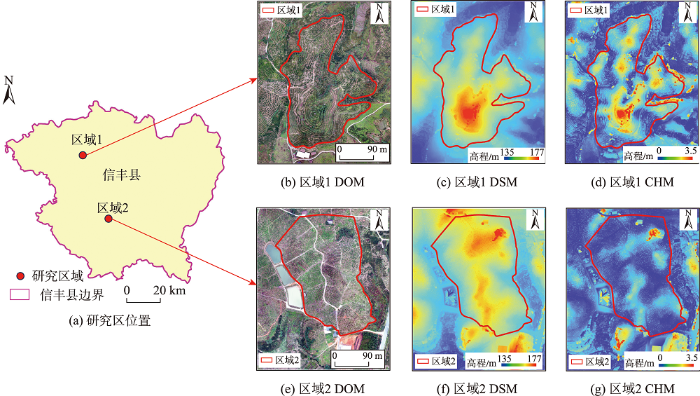

图9 研究区位置、DOM、DSM和CHM

Fig. 9 Location, DOM, DSM, and CHM of the study area

图9(c)中，区域1地形起伏较大（海拔高度范围135~177 m），存在与树冠可见光谱相似的密集杂草或灌木，部分树冠存在黏连现象，树冠密集程度分布不均匀。图9（f）区域2地形相对平坦，树冠间隔相对较大，由于果树种植周期不同，区域内存在较多长势不一的果树。区域1和区域2的面积分别约为3 869 m²和4 052 m²，平均树冠直径分别为3.3 m和3.1 m。研究区中树冠黏连问题使得利用缺乏局部语义信息的纯自注意力机制模型难以准确地识别出树冠边界；而树冠较小的果树与杂草灌木大小形状相似，导致缺乏全局语义信息的经典CNN模型不易区分果树树冠与背景。因此，利用存在树冠黏连和树木长势不一现象的本文区域能够较好地对比验证本文CNNAMNet模型在复杂背景下果树树冠分割效果。

本文研究采用大疆Phantom 4 RTK无人机采集数据(时间：2020年10月9—12日上午)，影像采集时天气晴朗、少云无风，无人机飞行高度约为80 m，航向重叠度和旁向重叠度为80%，飞行速度为5 m/s，地面分辨率为0.03 m，图像分辨率为5 472像素× 3 648像素。

本文采用Agisoft Photoscan 1.4软件进行无人机摄影测量数据预处理，生成研究区DOM、DSM和三维密集点云。为获得网络模型训练与测试样本，本文采用ArcGIS 10.8软件从研究区正射影像中人为边缘标注树冠作为真实样本，共标注出3 559个树冠样本。为获得研究区CHM，采用CSF滤波方法从密集点云中分离出地面点云以消除地表地物等非地形信息影响，利用克里金插值生成DEM，并根据公式(1)计算得到研究区CHM。为突出树冠和复杂背景之间的差异，本文将DOM与CHM进行通道组合，得到具有树冠高度信息的数据，即2.5D数据。

通过迁移学习共享预训练模型EfficientNet-V2和CSwin Transformer的参数，在果树树冠提取精化训练中采用不同地形复杂背景下以256像素×256像素大小的图像块作为训练和测试样本，共获得5 518张影像，将所有样本按4:1的比例划分为训练集和测试集。同时，采用水平与垂直翻转、旋转90°、180°和270°、仿射变换等方式进行数据扩充，共获得26 484张训练样本和6 624张测试样本。

本文模型训练实验环境采用Pytorch1.12.0深度学习框架，利用cuDNN8.2.0来加快模型训练，CPU型号为Intel®i5-12600kf@3.7GHz，GPU为NVIDIA GeForce RTX3060-12G。训练参数方面，采用了AdamW^[30]优化器，以及Poly作为学习率衰减策略，初始学习率、权重衰减率、批次大小和epoch分别设置为0.000 1、0.001、8和50。损失函数为二分类交叉熵(Binary Cross Entropy，BCE)+Dice coefficient loss^[31]的混合损失函数，其中2个损失函数所占总损失比值为0.5。

在大多数分割效果定量评价中，总体精度(Overall Accuracy， OA)、精确度(Precision)、召回率(Recall)、F1评分和均交并比（Mean Intersection over Union，mIoU） 5个评价指标是评价分割精度的常用指标^[12]。在本文中，OA用来表示正确预测的像素点占总像素点的比例，反映了模型的总体预测精度；Precision用来表示冠层像素点中正确预测的冠层像素点占总冠层像素点的比例，反映了模型识别树冠的能力；Recall用来表示冠层像素点中正确预测的冠层像素点占人工标记的冠层像素点数量的比例，反映了模型识别树冠轮廓是否完整；F1评分用来表示精确度与召回率的调和平均值，以更全面地反映模型识别冠层的效果；mIoU用来表示冠层像素点中预测像素点和人工标记的像素点的交集与并集比例的平均值，反映了模型所检测的冠层区域的准确性。这5个评价指标计算公式为：

（13）

O A = \frac{T P + T N}{P + N} \times 100 %

（14）

P r e c i s i o n = \frac{T P}{T P + F P} \times 100 %

（15）

R e c a l l = \frac{T P}{T P + F N} \times 100 %

（16）

F 1 = \frac{2 \times P r e c i s i o n \times R e c a l l}{P r e c i s i o n + R e c a l l} \times 100 %

（17）

m I o U = \frac{1}{K + 1} \sum_{k = 0}^{k} \frac{T P}{T P + F P + F N} \times 100 %

式中：k表示第k个类别；K表示总类别数量；P表示正确预测的像素点；N表示错误预测的像素点；TP表示正确预测的果树树冠像素点；FP表示将背景预测为果树树冠的错误像素点；TN表示正确预测的背景像素点；FN表示将果树树冠预测为背景的错误像素点。

3.2 实验结果与分析

3.2.1 消融实验

为验证局部与全局特征融合模块(LGFFM)、坐标注意力机制(CA)和辅助损失函数(Loss_aux)的有效性和适用性，本文采用2.5D实验数据，对LGFFM、CA和Loss_aux进行了消融实验，实验结果见表1。由表1可知，同时引入3个模块的CNNAMNet模型获得了最高评价指标数值，OA、F1评分和mIoU分别为97.57%、95.49%和94.05%。其中，相比于Baseline (3个模块均未引入)，引入LGFFM模块融合了局部和全局信息，对分割性能提升最大，mIoU指标提高了1.72%；而引入CA增强了感兴趣对象的位置信息，Loss_aux增强了网络的学习特性，mIoU分别提高了1.09%和0.51%，可见引入LGFFM、CA和Loss_aux均能有效地提高果树树冠分割性能。此外，LGFFM模块一方面能有效地减少CNN与Transformer特征融合过程中信息的丢失，也兼顾了树冠局部语义信息和全局上下信息；另一方面引入坐标注意力机制提取树冠的空间位置信息，能增强对树冠边界的感知，整体上提高了树冠提取精度。在模型解码阶段，CA模块能在恢复图像分辨率过程中提取树冠的空间位置信息，减少了空间信息的丢失。而辅助损失函数有助于果树树冠语义信息提取和优化网络训练。

表1 LGFFM、CA和Loss_aux的消融实验结果

Tab. 1 Ablation experimental results of LGFFM, CA and Loss_aux (%)

方法	OA	F₁	mIoU
Baseline	96.33	93.02	91.05
Net + LGFFM	97.19	93.89	92.77
Net + CA	96.97	93.44	92.14
Net + Loss_aux	97.04	92.93	91.56
Net + LGFFM + CA	97.42	94.94	93.61
Net + CA + Loss_aux	97.07	93.74	92.69
Net + LGFFM + Loss_aux	97.21	94.52	93.31
Net + LGFFM + CA + Loss_aux(CNNAMNet)	97.57	95.49	94.05

3.2.2 2.5D数据的树冠分割性能分析

为验证2.5D数据对柑橘果树树冠分割的有效性，本文选用2种分割效果较好的传统方法(即区域生长和分水岭算法)和7种具有代表性的深度学习语义分割模型(即FCN、BiseNet-V2、PSPNet、EfficientNet-V2、DANet、DeepLab-V3、CSwin-Tiny)与CNNAMNet模型进行对比实验，评价指标定量分析结果见表2。由表2可知，CNNAMNet模型的分割精度最高，而区域生长和分水岭算法的树冠分割精度最低，传统方法因不具有高维非线性特征提取能力而难以剔除复杂背景干扰。DANet模型的精度提升最大，F1评分和mIoU分别提高了2.16%和1.91%，这主要是由于模型中的注意力机制能从CHM中提取到全局上下文信息，增强了树冠识别能力。可知，引入2.5D数据能有效地过滤掉低矮杂草和灌木，提高树冠分割精度。此外，本研究提出的CNNAMNet模型在各个评价指标上均比另外7种经典语义分割模型更高。

表2 不同网络模型的2D和2.5D数据树冠分割定量评价结果

Tab. 2 Quantitative evaluation results of 2D and 2.5D data crown segmentation for different network models (%)

方法	数据集	OA	F₁	mIoU
区域生长	2D	80.11	77.12	74.94
分水岭算法	2D	87.38	82.60	80.45
FCN	2D	95.29	88.71	86.97
FCN	2.5D	95.19	90.75	88.39
BiseNet-V2	2D	95.45	89.13	87.40
BiseNet-V2	2.5D	95.64	91.23	89.21
PSPNet	2D	96.85	92.47	91.05
PSPNet	2.5D	97.09	94.41	92.94
EfficientNet-V2	2D	96.89	92.80	91.47
EfficientNet-V2	2.5D	96.75	93.99	92.16
DANet	2D	96.90	92.57	91.17
DANet	2.5D	97.15	94.73	93.08
DeepLab-V3	2D	97.15	93.26	91.85
DeepLab-V3	2.5D	97.06	94.56	92.88
CSwin-Tiny	2D	97.08	93.29	91.96
CSwin-Tiny	2.5D	97.26	94.35	92.95
CNNAMNet	2D	97.20	94.62	93.03
CNNAMNet	2.5D	97.57	95.49	94.05

采用本文CNNAMNet模型的2个区域树冠分割结果见图10， 2个具有代表性的子块见图11，可知，CNNAMNet具有更强的树冠和背景区分能力，较少出现错分和漏分现象，主要原因是引入了LGFFM和CA模块，不仅能够较好地保留局部细节和全局上下信息，也可通过提取树冠空间位置信息来确保树冠边界分割的准确性。而其他网络如FCN由于结构中的池化操作破坏了空间信息，造成模型缺乏树冠的局部细节信息，弱化了树冠边界的识别能力；BiseNet-V2和EfficientNet-V2由于卷积操作感受野有限，无法提取到丰富的全局上下文信息，且网络太深难以保留局部细节信息，造成树冠较多的错分和漏分现象。相比之下，PSPNet、DANet和DeepLab-V3采用了金字塔池化模块、注意力机制和空洞空间金字塔池化模块，在一定程度上缓解了卷积神经网络中全局上下文信息不足问题，能提取出相对完整的树冠轮廓，但仍然无法提取到丰富的全局上下文信息，分割后的树冠存在较多错分现象；而CSwin-Tiny能较好地提取到全局上下文信息，但由于局部信息提取能力有限，分割结果存在许多黏连和错分现象。

图10

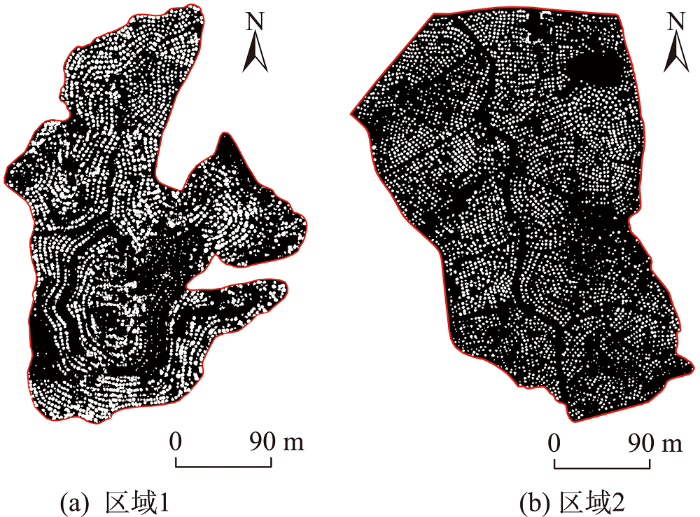

图10 CNNAMNet柑橘果树树冠分割结果

Fig. 10 Segmentation results of citrus tree canopy using CNNAMNet

图11

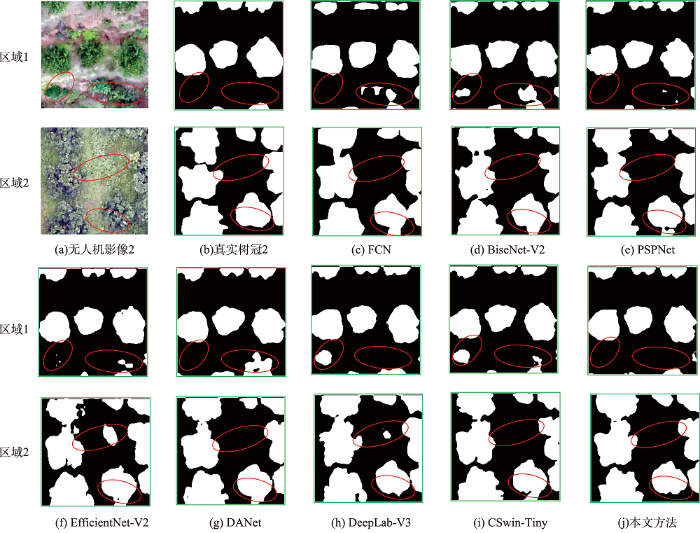

图11 CNNAMNet模型部分柑橘果树树冠分割子块对比

注:红色椭圆表示着重分析的区域。

Fig. 11 Comparison of several patches of citrus tree canopy segmentation in CNNAMNet model

3.2.3 不同背景下树冠分割性能分析

为验证CNNAMNet模型在山区地形、灌木和杂草等复杂背景下柑橘果树树冠分割的可行性，本文采用2个不同背景下的果树进行对比实验，树冠分割子块对比见图12。尽管区域1、2存在大量与果树树冠纹理相似的灌木和杂草，但基于2.5D数据的网络模型仍能精确地分割出柑橘树冠。2个区域定量评价结果见表3，在区域1中，基于2.5D数据得到的mIoU指标比基于2D数据提高了1.27%；而在区域2，果树树冠间距较大、地形平缓，树冠高度信息对树冠分割性能提升相对较小，mIoU指标只提高了0.74%。由定量分析可知，对于地形起伏较大、树冠黏连严重的复杂背景区域，引入树冠高度信息能有效地提升模型果树树冠分割性能。

图12

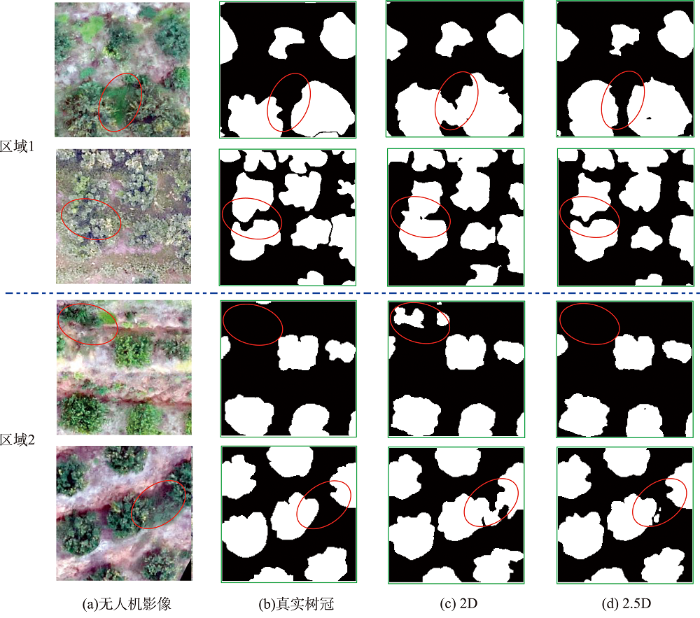

图12 CNNAMNet在不同背景下柑橘果树树冠分割结果对比

注:红色椭圆表示着重分析的区域。

Fig. 12 Comparison of citrus tree canopy segmentation result under different backgrounds using CNNAMNet

表3 CNNAMNet在不同区域和数据的树冠分割定量评价对比

Tab. 3 Quantitative evaluation comparison results of canopy segmentation in different regions and data using CNNAMNet (%)

研究区域	数据集	OA	Precision	Recall	F₁	mIoU
区域1	2D	96.39	92.17	93.94	93.05	91.12
区域1	2.5D	96.94	93.61	94.56	94.08	92.39
区域2	2D	97.92	91.01	91.42	91.22	90.88
区域2	2.5D	98.27	90.95	93.05	91.99	91.62

3.2.4 与先进网络的对比分析

为进一步验证CNNAMNet模型在柑橘果树树冠分割方面的有效性，本文将CNNAMNet与其它CNN和Transformer融合模型，如SegFormer、SETR_PUP、TransUNet、TransFuse和CCTNet进行对比实验，量化结果见表4和图13。相比这5种先进的网络模型，本文提出的CNNAMNet模型mIoU值分别提高了1.79%、8.83%、1.16%、1.43%和1.85%，表明CNNAMNet在复杂背景下分割柑橘果树树冠方面具有优越性。

表4 CNNAMNet与其他先进网络模型对比结果

Tab. 4 Comparison between the CNNAMNet and other state-of-the-art networks (%)

方法	OA	Precision	Recall	F₁	mIoU
SegFormer	97.28	92.18	94.99	93.56	92.26
SETR_PUP	93.59	87.36	89.00	88.17	85.22
TransUNet	97.07	94.12	95.03	94.57	92.89
TransFuse	96.95	93.82	94.89	94.36	92.62
CCTNet	97.26	92.10	94.95	93.51	92.20
CNNAMNet	97.57	94.97	96.02	95.49	94.05

图13

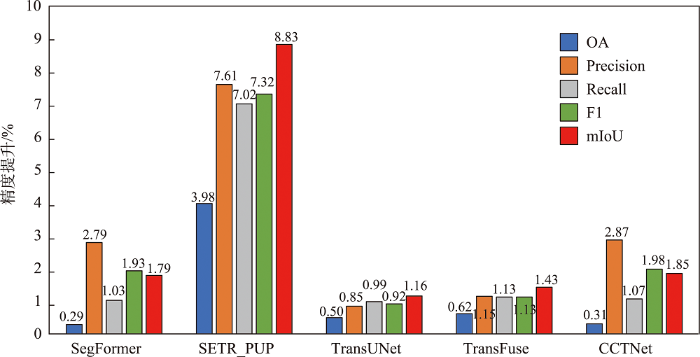

图13 CNNAMNet较已有CNN与Transformer融合方法的精度提升

Fig. 13 Improved accuracy of CNNAMNet compared to the fusion method of CNN and Transformer

此外，柑橘果树树冠分割结果部分子块可视化对比见图14，相比于其他5种模型，CNNAMNet模型误分类像素最少，树冠边界检测效果最好，这是由于CNNAMNet不仅能较好地保留CNN和Transformer各自的优点，也可提取到果树树冠的空间位置信息，有利于精确分割果树树冠。比较而言，其他5种网络模型存在以下问题：① SegFormer和SETR_PUP通过注意力机制编码器来提取图像特征，相比卷积神经网络，局部特征提取能力更弱；② TransUNet由于采用串行结构来融合CNN与Transformer，不能有效地保留CNN和Transformer网络中的局部和全局上下文信息，从而难以精确地检测出果树树冠边界；③ 尽管TransUNet利用跳跃连接能一定程度改善网络模型在解码阶段中空间信息不足问题，但仍未解决特征提取阶段中局部信息丢失的问题；④ TransFuse和CCTNet采用并行结构来融合CNN和Transformer，虽能保留了CNN和Transformer各自的优势，但结构中的采样操作易丢失树冠像素的空间位置信息，导致树冠边界分割不准确。

图14

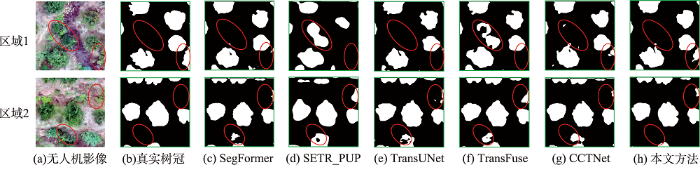

图14 CNNAMNet与先进网络柑橘果树树冠分割的可视化对比

注:红色椭圆表示着重分析的区域。

Fig. 14 Visualization comparison between the CNNAMNet and state-of-the-art networks for citrus tree canopy segmentation

4 结语

本文针对现有深度神经网络难以同时兼顾局部和全局语义信息而无法满足复杂背景下果树树冠分割的问题，提出一种基于2.5D数据的耦合卷积神经网络与注意力机制的复合型神经网络CNNAMNet，以达到复杂背景下果树树冠精准分割的目的。与其他深度网络模型不同，CNNAMNet模型通过引入CHM来增强树冠和复杂背景之间的差异，以消除地形起伏和低矮杂草灌木对果树树冠分割的影响。实验结果表明，本文提出的CNNAMNet模型在OA、Precision、Recall、F1评分和mIoU评价指标上明显优于其它深度网络模型，果树树冠分割较少错分和漏分现象，OA、F1评分和mIoU最高分别达到97.57%、95.49%和94.05%，与SegFormer、SETR_PUP、TransUNet、TransFuse和CCTNet等先进网络模型相比，mIoU指标分别提升了1.79%、8.83%、1.16%、1.43%和1.85%。因此，本文提出的CNNAMNet模型能实现复杂背景下果树树冠准确分割，对于掌握果树生长状况和果园精细化管理具有重要的实用价值，在果树生长监测方面具有广泛的应用前景。
